HELIOS-95 Washdown

Spezifikationen

Technische Daten

Außen-/Innendurchmesser: 99 / 36 mm
Schutzklasse: IP67
Optional: Edelstahl V4A
Gehäuse: Aluminium gefräst, silber eloxiert
Diffusor: PMMA
Gesamtgewicht: 277 g
Betriebs-/Umgebungstemperatur: max. 50 °C empfohlen
IP-Schutzklasse: IP65
Anschluss: M8-Stecker (4-p.) Edelstahl*
Anschlussspannung: 24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Anzahl LEDs: 16
Konformität: CE, RoHS
Lebensdauer der LEDs: Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

Lichtfarbe	Öffnungswinkel	Wellenlänge / Farbtemperatur	Stromaufnahme / max. Konstantstrom	max. Pulsstrom	Bestrahlungsstärke W/m²	Leistungsaufnahme	Risikogruppe
Rot	80°	625 nm	450 mA	3,2 A	–	10,8 W	freie Gruppe
Rot	45°	625 nm	450 mA	3,2 A	–	10,8 W	freie Gruppe
Rot	36°	625 nm	450 mA	3,2 A	–	10,8 W	freie Gruppe
Rot	23°	625 nm	450 mA	3,2 A	–	10,8 W	freie Gruppe
Rot	16°	625 nm	450 mA	3,2 A	–	10,8 W	freie Gruppe
Weiß	80°	5000 K	450 mA	8 A	80 W/m²	10,8 W	1
Weiß	45°	5000 K	450 mA	8 A	–	10,8 W	1
Weiß	36°	5000 K	450 mA	8 A	–	10,8 W	1
Weiß	23°	5000 K	450 mA	8 A	–	10,8 W	1
Weiß	16°	5000 K	450 mA	8 A	–	10,8 W	1
Infrarot	80°	850 nm	450 mA	9,6 A	–	10,8 W	1
Infrarot	45°	850 nm	450 mA	9,6 A	–	10,8 W	1
Infrarot	36°	850 nm	450 mA	9,6 A	–	10,8 W	1
Infrarot	24°	850 nm	450 mA	9,6 A	–	10,8 W	2
Infrarot	16°	850 nm	450 mA	9,6 A	–	10,8 W	–
Blau	80°	470 nm	450 mA	–	–	10,8 W	–
Blau	45°	470 nm	450 mA	–	–	10,8 W	–
Blau	36°	470 nm	450 mA	–	–	10,8 W	–
Blau	23°	470 nm	450 mA	–	–	10,8 W	–
Blau	16°	470 nm	450 mA	–	–	10,8 W	–
Grün	80°	525 nm	450 mA	–	–	10,8 W	–
Grün	45°	525 nm	450 mA	–	–	10,8 W	–
Grün	36°	525 nm	450 mA	–	–	10,8 W	–
Grün	23°	525 nm	450 mA	–	–	10,8 W	–
Grün	16°	525 nm	450 mA	–	–	10,8 W	–

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_HELIOS-95-Washdown_de_en_V3.0.pdf:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ. Pulsstrom 24VDC-Typ / SC-Typ bei t_on < 1 ms, Duty Cycle 1:10.
Weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage. Nicht ausgefüllte Zellen des Originals bleiben offen.

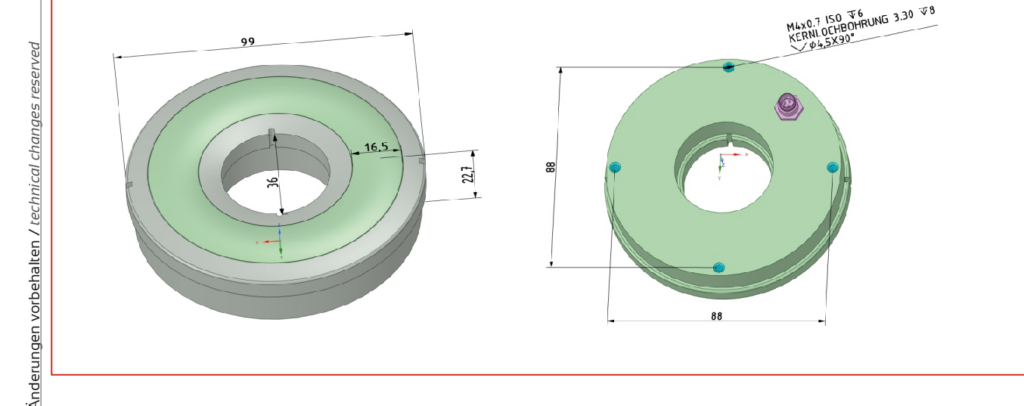

Maßzeichnung

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-

M8 Stecker 4-polig · SC · 1-kanalig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-
4	schwarz / black	schwarz / black	Schalteingang*

* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
4	schwarz / black	schwarz / black	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
2	weiß / white	weiß / white	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

DC-Betrieb an einem passenden Netzteil mit 24VDC
geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestrohmung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung
