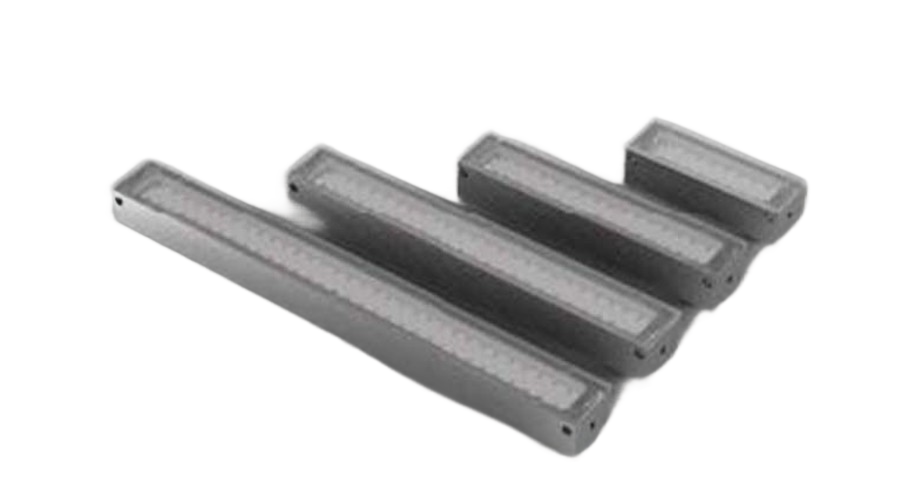

HI-LINE-D1

Hintergrundbeleuchtungen

HI-LINE-D2

  • Gehäusemaß: ca. 134x25x23 mm³
  • Aktive Fläche: ca. 112x15 mm²
  • integrierter Kühlkörper
  • linienförmiges Durchlicht
  • rot
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Gehäusemaß
ca. 134x25x23 mm³
Aktive Fläche
ca. 112x15 mm²
Gehäuse
Aluminium gestrahlt natur eloxiert
Front / Abdeckung
PMMA
Gesamtgewicht
ca. 130 g
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP50
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker (4-polig) / RGB-Ausführung: M8-Stecker (6-polig)*
Anschlussspannung
24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Anzahl LEDs
32 /20 (RGB)
Konformität
CE, RoHS
Lebensdauer der LEDs
Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot635 nm––
Weiß–––
IR850 nm––
Blau470 nm––
Grün525 nm––
RGB–––

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusAusführungLichtfarbeÖffnungswinkelWellenlänge / Farbtemperaturmax. PulsstromRisikogruppe
Kenndaten laut Datenblatt / Pflege–Rot120°635 nm400 mAfreie Gruppe
Kenndaten laut Datenblatt / Pflege–Weiß120°6.500 K400 mAfreie Gruppe
Kenndaten laut Datenblatt / Pflege–Infrarot30°850 nm–freie Gruppe
Kenndaten laut Datenblatt / Pflege–Infrarot50°850 nm–freie Gruppe
Kenndaten laut Datenblatt / Pflege–Infrarot120°850 nm1600 mA–
Kenndaten laut Datenblatt / Pflege–Blau120°470 nm600 mA–
Kenndaten nicht verfügbarRGBRot120°630 nm––
Kenndaten laut Datenblatt / PflegeRGBGrün120°530 nm–freie Gruppe
Kenndaten laut Datenblatt / PflegeRGBBlau120°470 nm–freie Gruppe
Kenndaten nicht verfügbar–Grün–525 nm––
Weitere bisherige Kenndaten · 2 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturRisikogruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigtRot30°617 nmfreie Gruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigtRot60°617 nmfreie Gruppe

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_HI-LINE-D2_de_en_V2.cdr:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing

Anschluss und PIN-Belegung

M8 Stecker 4-polig · SC · 2-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- (Kanal 1 / Channel 1)
(2)(weiß / white)(weiß / white)(- Kanal 2 / Channel 2)

M8 Stecker 6-polig · 24VDC · 3-kanalig · RGB · gemeinsamer Pluspol

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- Blau / - Blue
5grau / greygrau / grey- Grün / - Green
6rosa / pinkrosa / pink- Rot / - Red

M8 Stecker 6-polig · SC · 3-kanalig · RGB · gemeinsamer Pluspol

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- Blau / - Blue
5grau / greygrau / grey- Grün / - Green
6rosa / pinkrosa / pink- Rot / - Red

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- (Kanal 1 / Channel 1)

Einkanalige Ausführung: PIN 4 ist Plus, PIN 3 ist Minus (Kanal 1). Der im Original in Klammern gezeigte optionale zweite Kanal an PIN 2 gehört nicht zu dieser einkanaligen Belegung. Für die zweikanalige Ausführung gilt das gesonderte zweikanalige Profil.

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- (Kanal 1 / Channel 1)

Ausschließlich einkanalige Ausführung: PIN 1 ist +24V, PIN 3 ist Minus (Kanal 1). Der im Original in Klammern gezeigte Anschluss an PIN 4 ist nicht Bestandteil dieser Belegung. Dessen deutsche und englische Kanalnummer widersprechen sich; für eine mehrkanalige Verwendung ist weiterhin eine technische Klärung erforderlich.

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Technische Hinweise

Technische Hinweise – HI-LINE-D2, Original Seite 3
Datasheet_Buechner_HI-LINE-D2_de_en_V2.cdr · Seite 3 · Grafik vergrößern ↗

Ausführungen und Segmentsteuerung

Ausführungen und Segmentsteuerung – HI-LINE-D2, Original Seite 4
Datasheet_Buechner_HI-LINE-D2_de_en_V2.cdr · Seite 4 · Grafik vergrößern ↗

Anwendung und Lichtführung

Anwendung und Lichtführung – HI-LINE-D2, Original Seite 4
Datasheet_Buechner_HI-LINE-D2_de_en_V2.cdr · Seite 4 · Grafik vergrößern ↗
