Koaxialbeleuchtungen
KOAX-One 100-74
- Leuchtfläche: 100 x 74 mm²
- Sensorverhältnis: 4:3
- Für hochauflösende Objektive geeignet
Spezifikationen
Technische Daten
- Leuchtfläche
- 100 x 74 mm²
- Sensorverhältnis
- 4:3
- Gehäuse
- Aluminium schwarz eloxiert/ Aluminium, black anodised
- Gesamtgewicht
- ca. 750 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Anschluss
- M8-Stecker (4-pol.) an Pigtail 10cm*
- Anschlussspannung
- 24 VDC 24 VDC
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs ist sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 633nm | – | – |
| Weiß | – | – | – |
| Blau | 470nm | – | – |
| Grün | 525nm | – | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | weiß | 120° | 5.200 K | 800 mA | 19 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Grün | 120° | 525 nm | 800 mA | 19 W | freie Gruppe |
| Kenndaten nicht verfügbar | Rot | – | 633 nm | – | – | – |
| Kenndaten nicht verfügbar | Blau | – | 470 nm | – | – | – |
Keine Ausführung entspricht diesen Filtern.
Weitere bisherige Kenndaten · 2 Zeilen
Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | Rot | 120° | 625 nm | 730 mA | 17,5 W | freie Gruppe |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | Blau | 120° | 465 nm | 800 mA | 19 W | freie Gruppe |
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Buechner_Datasheet_KOAX-ONE-100-74_V3.0_de_en.cdr:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values

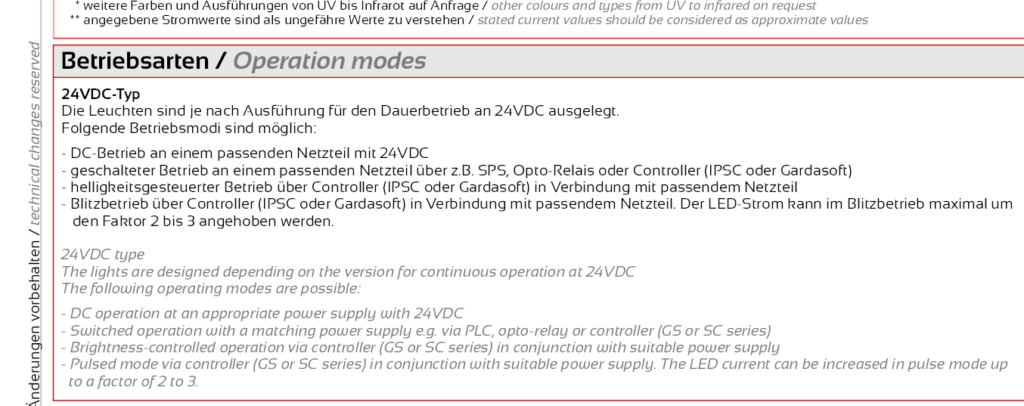

Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 2 | weiß / white | weiß / white | nc |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | nc |
Preis & Bestellcode
KOAX-One 100-74 konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S-0012 | I-Switch Alu 2.5A M8 (external power switch) | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S12-M85M | 5m cable M8-plug straight 4-pole to open wire ends | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S12-M810M | 10m cable M8-plug straight 4-pole to open wire ends | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S540-0200-E | Beleuchtungscontroller HPSC4 |
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
