Koaxialbeleuchtungen
LIGHTPIN-Telecentric
- Gehäusemaß: ca. 33 x 49 x 33 mm³
- Lichtaustritt: ca. 8 mm
- High-Power LED-System
Spezifikationen
Technische Daten
- Gehäusemaß
- ca. 33 x 49 x 33 mm³
- Lichtaustritt
- ca. 8 mm
- Gehäuse
- Aluminium natur eloxiert
- Gesamtgewicht
- ca. 84 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Anschluss
- M8-Stecker (4-pol.)
- Anschlussspannung
- 7 - 35 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Controller
- Anzahl LEDs
- 1 High-Power-LED
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs ist sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Lichtfarbe | Wellenlänge / Farbtemperatur | Stromaufnahme (DC-Typ) | Max. Konstantstrom (SC) | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Einzelfarbe | Rot | 625 nm | 120 mA | 520 mA | 2,0 A | 4000 W/m² | 2,9 W | freie Gruppe |
| Einzelfarbe | Grün | 525 nm | 100 mA | 520 mA | 2,0 A | 387 W/m² | 2,4 W | freie Gruppe |
| Einzelfarbe | Blau | 470 nm | 100 mA | 520 mA | 2,0 A | 1900 W/m² | 2,4 W | freie Gruppe |
| Einzelfarbe | Weiß | 5500 K | 110 mA | 520 mA | 2,0 A | 2450 W/m² | 2,6 W | freie Gruppe |
| Einzelfarbe | Infrarot | 850 nm | 90 mA | 520 mA | 2,0 A | 800 W/m² | 2,2 W | freie Gruppe |
| RGB (nur SC-Typ) | RGB – Rot | 630 nm | – | 350 mA | 650 mA | 150 W/m² | – | freie Gruppe |
| RGB (nur SC-Typ) | RGB – Grün | 530 nm | – | 350 mA | 650 mA | 130 W/m² | – | freie Gruppe |
| RGB (nur SC-Typ) | RGB – Blau | 470 nm | – | 350 mA | 650 mA | 300 W/m² | – | freie Gruppe |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Light-Pin_Telecentric_V2_0_de_en.pdf:
Stromaufnahme gilt für den 24VDC-Typ; max. Konstantstrom ist separat für den SC-Typ angegeben. RGB ist laut Quelle nur als SC-Typ verfügbar.
Pulsstrom SC-Typ: t_on < 1 ms, Duty Cycle 1:10; abhängig von den Blitzbedingungen.
Cirka-Angaben im DC-Betrieb; gemessen direkt auf dem Diffusor. Stromwerte sind ungefähre Angaben. Weitere Farben/Ausführungen von UV bis Infrarot auf Anfrage.

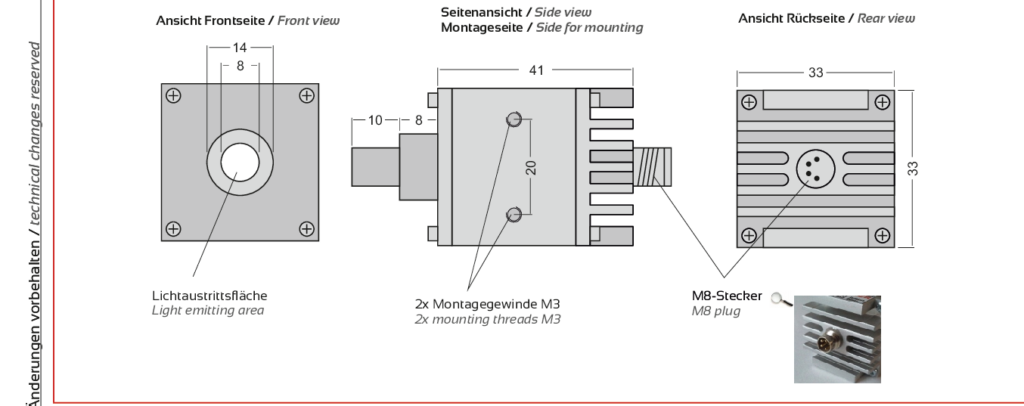

Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang* |
* ON: 3,7V - 24V / OFF: < 3,0V
