MAGNUM-220

Linien- und Balkenbeleuchtungen

MAGNUM-220

MAGNUM
  • Gehäusemaß: 222 x 58 x 55 mm
  • extrem helles High-Power LED-System mit 2 LED-Reihen
  • unterschiedliche Fronten/Diffusoren erhältlich
  • Schutzklasse IP65
  • rot 625nm 16°/23°/36°/80°
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Gehäusemaß
222 x 58 x 55 mm
Gehäuse
Aluminium gefräst, silber eloxiert
Diffusor
PMMA
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP65
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M12-Stecker (4-p.) T-Codiert * M12 plug (4-pin) T-Coded *
Anschlussspannung
24 VDC-Typ: 24 VDC
Anzahl LEDs
20
Konformität
CE, RoHS
Lebensdauer der LEDs
Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot625nm80°–
Rot625nm45°–
Rot625nm36°–
Rot625nm23°–
Rot625nm16°–
Weiß5000K80°–
Weiß5000K45°–
Weiß5000K36°–
Weiß5000K23°–
Weiß5000K16°–
IR850nm80°–
IR850nm45°–
IR850nm36°–
IR850nm23°–
IR850nm16°–
Blau470nm80°–
Blau470nm45°–
Blau470nm36°–
Blau470nm23°–
Blau470nm16°–
Grün525nm80°–
Grün525nm45°–
Grün525nm36°–
Grün525nm23°–
Grün525nm16°–
UV365nm30°–
UV365nm60°–
UV365nm120°–
UV385nm30°–
UV385nm60°–
UV385nm120°–
UV395nm30°–
UV395nm60°–
UV395nm120°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²Leistungsaufnahme
Kenndaten laut Datenblatt / PflegeRot80°625 nm1.000 mA4A80 W/m²24 W
Kenndaten laut Datenblatt / PflegeRot45°625 nm1.000 mA4A300 W/m²24 W
Kenndaten laut Datenblatt / PflegeRot36°625 nm1.000 mA4A410 W/m²24 W
Kenndaten laut Datenblatt / PflegeRot23°625 nm1.000 mA4A490 W/m²24 W
Kenndaten laut Datenblatt / PflegeRot16°625 nm1.000 mA4A520 W/m²24 W
Kenndaten laut Datenblatt / PflegeInfrarot45°850 nm1.000 mA12A–24 W
Kenndaten laut Datenblatt / PflegeInfrarot36°850 nm1.000 mA12A–24 W
Kenndaten laut Datenblatt / PflegeInfrarot16°850 nm1.000 mA12A–24 W
Kenndaten laut Datenblatt / PflegeBlau80°470 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeBlau45°470 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeBlau36°470 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeBlau23°470 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeBlau16°470 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeGrün80°525 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeGrün45°525 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeGrün36°525 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeGrün23°525 nm1.000 mA8A–24 W
Kenndaten laut Datenblatt / PflegeGrün16°525 nm1.000 mA8A–24 W
Kenndaten nicht verfügbarWeiß80°5000 K––––
Kenndaten nicht verfügbarWeiß45°5000 K––––
Kenndaten nicht verfügbarWeiß36°5000 K––––
Kenndaten nicht verfügbarWeiß23°5000 K––––
Kenndaten nicht verfügbarWeiß16°5000 K––––
Kenndaten nicht verfügbarIR80°850 nm––––
Kenndaten nicht verfügbarIR23°850 nm––––
Kenndaten nicht verfügbarUV30°365 nm––––
Kenndaten nicht verfügbarUV60°365 nm––––
Kenndaten nicht verfügbarUV120°365 nm––––
Kenndaten nicht verfügbarUV30°385 nm––––
Kenndaten nicht verfügbarUV60°385 nm––––
Kenndaten nicht verfügbarUV120°385 nm––––
Kenndaten nicht verfügbarUV30°395 nm––––
Kenndaten nicht verfügbarUV60°395 nm––––
Kenndaten nicht verfügbarUV120°395 nm––––
Weitere bisherige Kenndaten · 7 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²Leistungsaufnahme
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot90°850 nm1.000 mA12A–24 W
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot24°850 nm1.000 mA12A–24 W
Quellenreferenz · nicht als bestellbare Ausführung bestätigtweiß80°5.000 K1.000 mA8A38 W/m²24 W
Quellenreferenz · nicht als bestellbare Ausführung bestätigtweiß45°5.000 K1.000 mA8A175 W/m²24 W
Quellenreferenz · nicht als bestellbare Ausführung bestätigtweiß36°5.000 K1.000 mA8A190 W/m²24 W
Quellenreferenz · nicht als bestellbare Ausführung bestätigtweiß23°5.000 K1.000 mA8A200 W/m²24 W
Quellenreferenz · nicht als bestellbare Ausführung bestätigtweiß16°5.000 K1.000 mA8A210 W/m²24 W

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_MAGNUM-220_de_en_V3.0.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme bei 24V ** Supply Current at 24V**
max. Pulsstrom (t <1ms / D: 1:10) *** on max. Pulse Current (t <1ms / D: 1:10) on ***
Beleuchtungsstärke W/m² **** Illumination Intensity W/m² ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme bei 24V** Supply Current at 24V**
max. Pulsstrom (t <1ms / D: 1:10) *** on max. Pulse Current (t <1ms / D: 1:10) on ***
Beleuchtungsstärke W/m²**** Illumination Intensity W/m²****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm

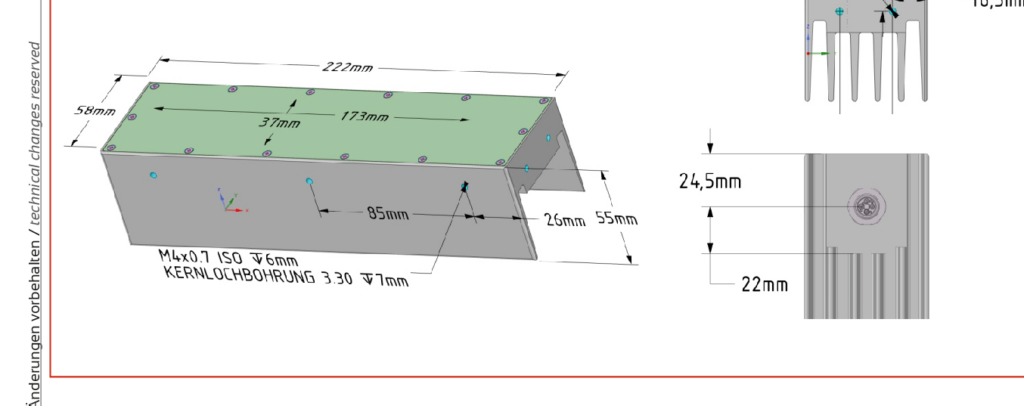

Maßzeichnung

Maßzeichnung MAGNUM-220
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M12 Stecker 4-polig T-Codierung · 24VDC · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blacknc
2weiß / whiteweiß / whitenc

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

Datenblatt als PDF öffnen →
