Flächenbeleuchtungen Auflicht

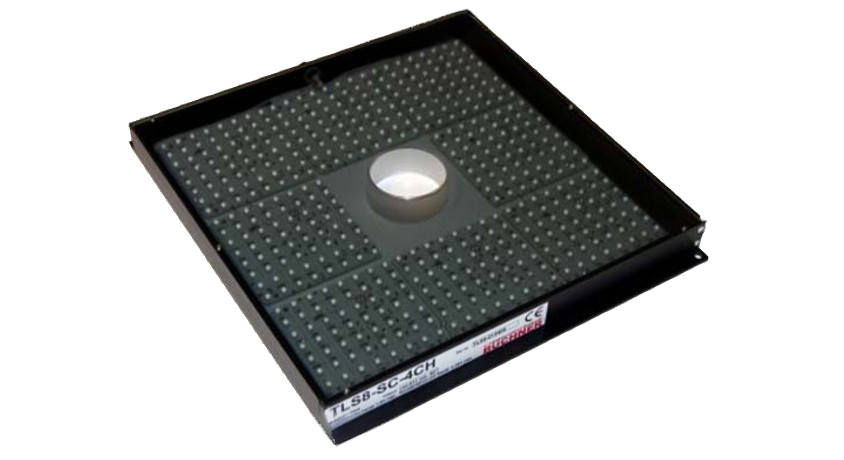

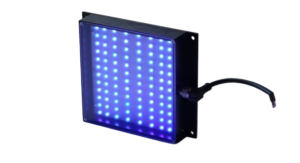

TOP-LIGHT-8-CO
- Gehäusemaß: 260 x 260 x 25mm
- Objektivöffnung: 47mm
- hohe Lichtintensität, großflächig
- unterschiedliche Fronten/Diffusoren erhältlich
- rot 30°, 60°, 120°
Spezifikationen
Technische Daten
- Gehäusemaß
- 260 x 260 x 25mm
- Objektivöffnung
- 47mm
- Gehäuse
- Aluminium gefräst, matt kugelgestrahlt, silber eloxiert
- Diffusor
- PMMA
- Gesamtgewicht
- ca. 1130 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- IP50
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- M8-Stecker (4-polig)*
- Anschlussspannung
- 24 VDC-Typ / 24 V-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
- Anzahl LEDs
- 544
- Konformität
- CE, RoHS
- Lebensdauer der LEDs
- Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 617 nm | 30° | – |
| Rot | 617 nm | 60° | – |
| Rot | 635 nm | 120° | – |
| Weiß | – | 120° | – |
| IR | 850 nm | 30° | – |
| IR | 850 nm | 50° | – |
| IR | 850 nm | 120° | – |
| Blau | 470 nm | 30° | – |
| Blau | 470 nm | 120° | – |
| Grün | 525 nm | 30° | – |
| Grün | 525 nm | 120° | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

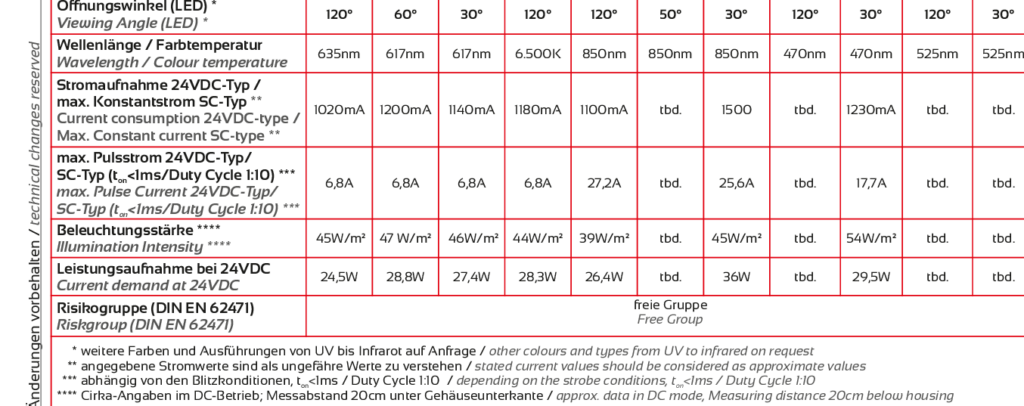

| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | Rot | 120° | 635 nm | 1020 mA | 6,8A | 45 W/m² | 24,5 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Rot | 60° | 617 nm | 1200 mA | 6,8A | 47 W/m² | 28,8 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Rot | 30° | 617 nm | 1140 mA | 6,8A | 46 W/m² | 27,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Weiß | 120° | 5.300 K | 1180 mA | 6,8A | 44 W/m² | 28,3 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 120° | 850 nm | 1100 mA | 27,2A | 39 W/m² | 26,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 50° | 850 nm | – | – | – | – | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 30° | 850 nm | 1500 | 25,6A | 45 W/m² | 36 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Blau | 120° | 470 nm | – | – | – | – | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Blau | 30° | 470 nm | 1230 mA | 17,7A | 54 W/m² | 29,5 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Grün | 120° | 525 nm | – | – | – | – | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Grün | 30° | 525 nm | – | – | – | – | freie Gruppe |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_TOP-LIGHT-8-CO_de_en_V3.1.pdf:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang / switching input* |
* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Zubehör und Optik
Preis & Bestellcode
TOP-LIGHT-8-CO konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S181-13A | Front TOP-LIGHT-8-CO clear antireflection | |
| S12-M85M | 5m cable M8-plug straight 4-pole to open wire ends | |
| S510-0102 | Lighting controller IPSC1 | |
| S181-13S1 | Diffusrer TOP-LIGHT-8-CO 1-sided satin (Trans. 91%) | |
| S12-M810M | 10m cable M8-plug straight 4-pole to open wire ends | |
| S510-0202-E-V2 | Lighting controller HPSC1 | |
| S181-33S0 | Diffuser TOP-LIGHT-8-CO material 017 (Trans. 90%) | |
| S520-0102 | Lighting controller IPSC2 | |
| S181-23S0 | Diffuser TOP-LIGHT-8-CO material 010 (Trans. 68%) | |
| S540-0102 | Lighting controller IPSC4 | |
| S181-43S0 | Diffuser TOP-LIGHT-8-CO material 060 (Trans. 45%) | |
| S540-0200-E | Lighting controller HPSC4 | |
| S181-53S0 | Front clear polarizing filter linear TOP-LIGHT-8-CO |
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
