Dunkelfeldbeleuchtungen
TOP-LINE-Serie
- Innendurchmesser: ab ca. 129/185/241mm
- vielseitig, modular und einstellbar
- jedes Modul kann einzeln angesteuert werden
- kippbare Halterung erhältlich
- rot 30°, 60°, 120°
Spezifikationen
Technische Daten
- Innendurchmesser
- ab ca. 129/185/241mm
- Gehäuse
- Aluminium, schwarz oder natur eloxiert
- Gesamtgewicht
- 2TE: ca. 105 g; 3TE: ca. 160 g; 4TE: ca. 190 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- je nach Ausführung
- Anschluss
- M8-Stecker (4-polig)**
- Anschlussspannung
- 24 VDC-Typ oder 12 VDC-Typ: 24 VDC bzw. 12 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Controller
- Anzahl LEDs
- 2TE: 16; 3TE: 24; 4TE: 32
- Lebensdauer der LEDs
- Die Lebensdauer der LEDs ist bei unseren Leuchten sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.
Angaben gemäß Archivdatenblatt; Aktualität vor Verwendung prüfen.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² |
|---|---|---|---|---|---|---|
| 2TE | Rot | 30° | 617 nm | 70 mA | 200 mA | 25 W/m² |
| 3TE | Rot | 30° | 617 nm | 105 mA | 300 mA | 28 W/m² |
| 4TE | Rot | 30° | 617 nm | 140 mA | 400 mA | 31 W/m² |
| 2TE | Rot | 60° | 617 nm | 70 mA | 200 mA | – |
| 3TE | Rot | 60° | 617 nm | 105 mA | 300 mA | – |
| 4TE | Rot | 60° | 617 nm | 140 mA | 400 mA | 25 W/m² |
| 2TE | Rot | 120° | 635 nm | 50 mA | 200 mA | – |
| 3TE | Rot | 120° | 635 nm | 75 mA | 300 mA | – |
| 4TE | Rot | 120° | 635 nm | 100 mA | 400 mA | – |
| 2TE | Infrarot | 30° | 850 nm | 65 mA | 800 mA | 22 W/m² |
| 3TE | Infrarot | 30° | 850 nm | 95 mA | 1200 mA | – |
| 4TE | Infrarot | 30° | 850 nm | 130 mA | 1600 mA | – |
| 2TE | Infrarot | 50° | 850 nm | 65 mA | 800 mA | – |
| 3TE | Infrarot | 50° | 850 nm | 95 mA | 1200 mA | 20 W/m² |
| 4TE | Infrarot | 50° | 850 nm | 130 mA | 1600 mA | – |
| 2TE | Infrarot | 120° | 850 nm | – | 800 mA | – |
| 3TE | Infrarot | 120° | 850 nm | – | 1200 mA | – |
| 4TE | Infrarot | 120° | 850 nm | – | 1600 mA | – |
| 2TE | Blau | 20° | 470 nm | 85 mA | 320 mA | 5 W/m² |
| 3TE | Blau | 20° | 470 nm | 125 mA | 480 mA | 5 W/m² |
| 4TE | Blau | 20° | 470 nm | 170 mA | 640 mA | 5 W/m² |
| 2TE | UV | 120° | 375 nm | 80 mA | – | 7 W/m² |
| 3TE | UV | 120° | 375 nm | 110 mA | – | 7 W/m² |
| 4TE | UV | 120° | 375 nm | 140 mA | – | 7 W/m² |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datenblatt_TOP-LINE_Serie_V2.0_de.pdf:
Quelle: Archivdatenblatt. Aktualität der technischen Angaben vor Verwendung prüfen.
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage **** angegebene Stromwerte der 24V-Typen sind als ungefähre Werte zu verstehen **** abhängig von den Blitzkonditionen, empfohlene Maximalwerte bei einer Blitzzeit von 1ms **** Cirka-Angaben gemessen im DC-Betrieb; Messabstand 100mm
Sicherheitshinweis! LED-Lichtsysteme können sehr intensive Strahlung erzeugen, die bei unsachgemäßer Verwendung ggf. die Augen schädigen können. Mit ungeschützten Augen nicht direkt in die Lichtkegel blicken! Ggf. Augenschutz benutzen!
Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 12VDC · 1-kanalig
1-kanalig · 12VDC · 1-kanalig · M8 Stecker 4-polig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 2 | weiß | weiß | + 12V |
| 3 | blau | blau | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Zubehör und Optik
Individuelle Anfrage
Wunschausführung zusammenstellen
Teilen Sie uns Ihre Anforderungen mit. Wir bestätigen die passende Ausführung, Artikelnummer und den Preis persönlich.
CAD-Daten für Ihre Planung
Gerne unterstützen wir Sie mit CAD-Daten und Angaben zur mechanischen Integration Ihrer gewünschten Ausführung.
CAD-Daten anfragen →Dokumente & CAD
Downloads
ARCUS-130-DL

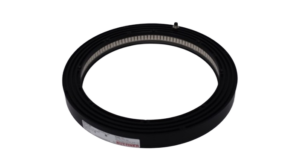

ARCUS-190
