Dunkelfeldbeleuchtungen

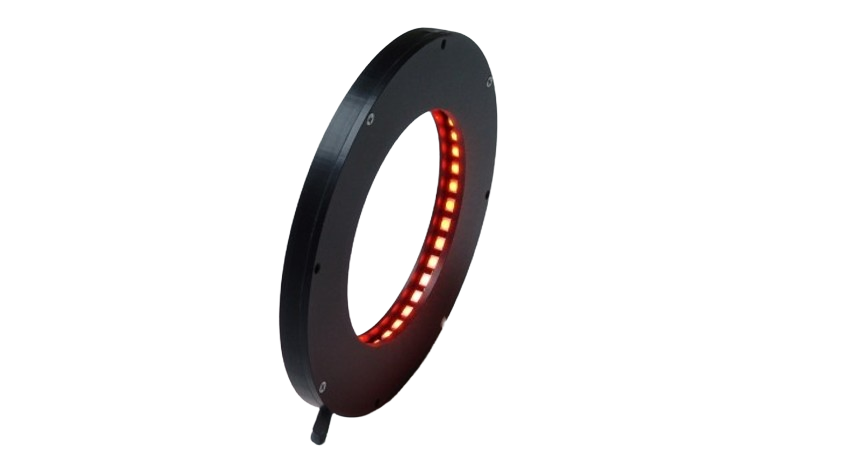

ARCUS-M
- Außen-/Innendurchmesser: 120 / 74 mm
- Optional: 4 Segmente
- Optional: Diffusor und IP65
Spezifikationen
Technische Daten
- Außen-/Innendurchmesser
- 120 / 74 mm
- Optional
- 4 Segmente
- Gehäuse
- Aluminium silber eloxiert
- Front / Abdeckung
- PMMA
- Gesamtgewicht
- ca. 100 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- IP40
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- 1-kanalige Ausführung: M8-Stecker (4-polig) 1-Channel: M8 plug (4-pin)
- Anschlussspannung
- 24 VDC-Typ / 24 VDC-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
- Anzahl LEDs
- 40 (weiß / white), 48 (rot/IR/blau, red/IR/blue)
- Konformität
- CE, RoHS
- Lebensdauer der LEDs
- Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner- lichtsysteme.de
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 615 nm | – | – |
| Weiß | – | – | – |
| IR | 850 nm | – | – |
| Blau | 470 nm | – | – |
| Grün | 525 nm | – | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | Rot | 120° | 615 nm | 100 mA | 0,6 A | 19 W/m² | 2,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | weiß | 120° | 6.500 K | 200 mA | 1,5 A | 32 W/m² | 4,8 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 120° | 850 nm | 150 mA | 2,4 A | 36 W/m² | 3,6 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Blau | 120° | 470 nm | 200 mA | 1,5 A | 40 W/m² | 4,8 W | freie Gruppe |
| Kenndaten nicht verfügbar | Grün | – | 525 nm | – | – | – | – | – |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_ARCUS-M_de_en_V3.0.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing
Maßzeichnung

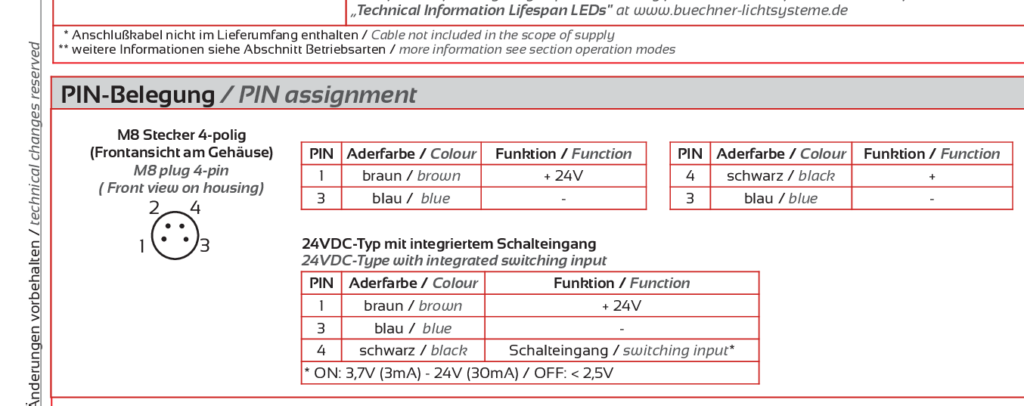

Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang / switching input* |
* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Zubehör und Optik
Preis & Bestellcode
ARCUS-M konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S22-1 | Diffusor 060 gerade für ARCUS-M | |
| S12-M85M | 5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S22-1-1 | Diffusor 060 gerade für ARCUS-M wechselbar | |
| S12-M810M | 10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S22-3 | Diffusor 010 gerade für ARCUS-M | |
| S22-4 | Option IP65 für ARCUS-M inkl. Leuchtfeldabdeckung | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S22-3-1 | Diffusor 010 gerade für ARCUS-M wechselbar | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S540-0200-E | Beleuchtungscontroller HPSC4 |
weitere Adapterringe und Anschlußkabel finden Sie in den gesonderten Preislisten
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
