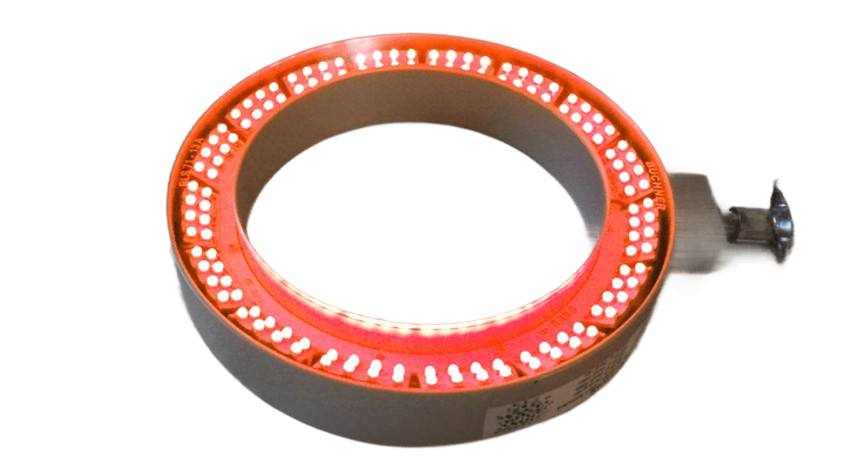

CORONA-180

Ringbeleuchtungen

CORONA-180

CORONA
  • Außen-/Innendurchmesser: ca. 180 / 131 mm
  • LED-Flächen: produktionsseitig 0° bis 45° anwinkelbar
  • IP-Schutz: IP54
  • LEDs: 128
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser
ca. 180 / 131 mm
LED-Flächen
produktionsseitig 0° bis 45° anwinkelbar
IP-Schutz
IP54
LEDs
128
Gehäuse
Aluminium, silber eloxiert
Diffusor
PMMA
Gewicht
ca. 450 g
Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP54
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker 4-polig; Segmentsteuerung M12-Stecker 17-polig
Versorgung
24 VDC-Typ / 24 VDC mit Schalteingang; SC-Typ mit Beleuchtungscontroller
Konformität
CE, RoHS
Montage
4x M4 Montagegewinde
Gesamtgewicht
ca. 450 g
Betriebs-/Umgebungstemperatur
max. 50°C empfohlen
Anschlussspannung
24V-Typ; 24V-Typ mit Schalteingang; SC-Typ
Anzahl LEDs
128
Zolltarifnummer / Ursprungsland
853 951 00 / Bundesrepublik Deutschland
Lebensdauer der LEDs
Siehe Technische Information „Lebensdauer LEDs“.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot617 nm30°–
Rot617 nm60°–
Rot635 nm120°–
Weiß–120°–
IR850 nm30°–
IR850 nm50°–
IR850 nm120°–
Blau470 nm30°–
Blau470 nm120°–
Grün525 nm30°–
Grün525 nm120°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusKanäleLichtfarbeÖffnungswinkelWellenlänge / Farbtemperatur
Kenndaten nicht verfügbar1Rot30°617 nm
Kenndaten nicht verfügbar1Rot60°617 nm
Kenndaten nicht verfügbar1Rot120°635 nm
Kenndaten nicht verfügbar1Weiß120°–
Kenndaten nicht verfügbar1IR30°850 nm
Kenndaten nicht verfügbar1IR50°850 nm
Kenndaten nicht verfügbar1IR120°850 nm
Kenndaten nicht verfügbar1Blau30°470 nm
Kenndaten nicht verfügbar1Blau120°470 nm
Kenndaten nicht verfügbar1Grün30°525 nm
Kenndaten nicht verfügbar1Grün120°525 nm
Kenndaten nicht verfügbar4Rot30°617 nm
Kenndaten nicht verfügbar4Rot60°617 nm
Kenndaten nicht verfügbar4Rot120°635 nm
Kenndaten nicht verfügbar4Weiß120°–
Kenndaten nicht verfügbar4IR30°850 nm
Kenndaten nicht verfügbar4IR50°850 nm
Kenndaten nicht verfügbar4IR120°850 nm
Kenndaten nicht verfügbar4Blau30°470 nm
Kenndaten nicht verfügbar4Blau120°470 nm
Kenndaten nicht verfügbar4Grün30°525 nm
Kenndaten nicht verfügbar4Grün120°525 nm
Kenndaten nicht verfügbar8Rot30°617 nm
Kenndaten nicht verfügbar8Rot60°617 nm
Kenndaten nicht verfügbar8Rot120°635 nm
Kenndaten nicht verfügbar8Weiß120°–
Kenndaten nicht verfügbar8IR30°850 nm
Kenndaten nicht verfügbar8IR50°850 nm
Kenndaten nicht verfügbar8IR120°850 nm
Kenndaten nicht verfügbar8Blau30°470 nm
Kenndaten nicht verfügbar8Blau120°470 nm
Kenndaten nicht verfügbar8Grün30°525 nm
Kenndaten nicht verfügbar8Grün120°525 nm

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Anschlusskabel nicht im Lieferumfang enthalten. Technische Änderungen vorbehalten.

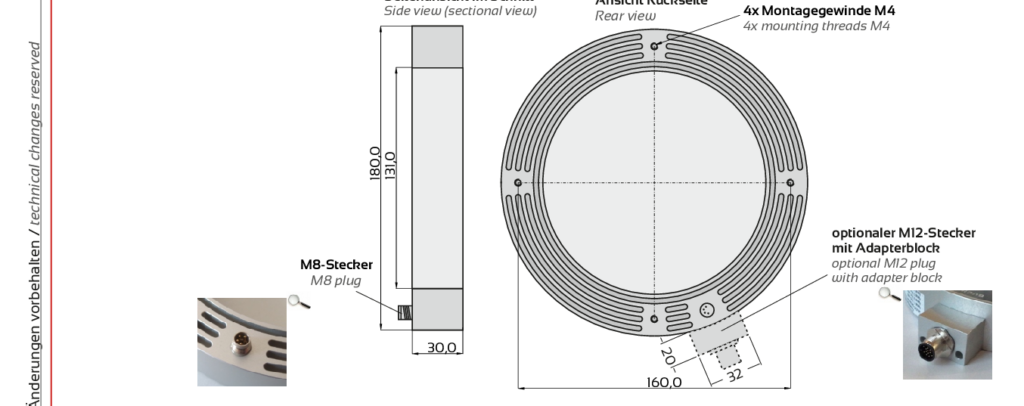

Maßzeichnung

Maßzeichnung CORONA-180
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang / switching input

M8 Stecker 6-polig · 24VDC · 4-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- Kanal 1 / Channel 1
4schwarz / blackschwarz / black- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- Kanal 1 / Channel 1
2weiß / whiteweiß / white- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M12 Stecker 17-polig · 24VDC · 8-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
17weiß-grau / white-greyweiß-grau / white-grey+ 24V
1braun / brownbraun / brown- Kanal 1 / Channel 1
2blau / blueblau / blue- Kanal 2 / Channel 2
3weiß / whiteweiß / white- Kanal 3 / Channel 3
4grün / greengrün / green- Kanal 4 / Channel 4
5rosa / pinkrosa / pink- Kanal 5 / Channel 5
6gelb / yellowgelb / yellow- Kanal 6 / Channel 6
7schwarz / blackschwarz / black- Kanal 7 / Channel 7
8grau / greygrau / grey- Kanal 8 / Channel 8

M12 Stecker 17-polig · SC · 8-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
16gelb-braun / yellow-browngelb-braun / yellow-brown+
1braun / brownbraun / brown- Kanal 1 / Channel 1
2blau / blueblau / blue- Kanal 2 / Channel 2
3weiß / whiteweiß / white- Kanal 3 / Channel 3
4grün / greengrün / green- Kanal 4 / Channel 4
5rosa / pinkrosa / pink- Kanal 5 / Channel 5
6gelb / yellowgelb / yellow- Kanal 6 / Channel 6
7schwarz / blackschwarz / black- Kanal 7 / Channel 7
8grau / greygrau / grey- Kanal 8 / Channel 8

Betriebshinweise

24VDC-Typ für Dauer-, Schalt-, Helligkeits- und Blitzbetrieb; SC-Typ für controllergestützten Betrieb optimiert.

Ergänzende Betriebsbeschreibung aus dem Original-Datenblatt

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestrohmung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Im Originalabschnitt zur Segmentsteuerung nennt der deutsche Text abweichend CORONA-L. Bitte die konkrete CORONA-180-Ausführung anhand der Anschlussbelegung und Konfiguration auswählen.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – CORONA-180, Original Seite 4
Datasheet_Buechner_Corona-180_de_en_V3.0.pdf · Seite 4 · Grafik vergrößern ↗

Zubehör und Optik

Zubehör und Optik – CORONA-180, Original Seite 4
Datasheet_Buechner_Corona-180_de_en_V3.0.pdf · Seite 4 · Grafik vergrößern ↗

Ausführungen und Segmentsteuerung

Ausführungen und Segmentsteuerung – CORONA-180, Original Seite 5
Datasheet_Buechner_Corona-180_de_en_V3.0.pdf · Seite 5 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →

Alternativen

Ähnliche Produkte

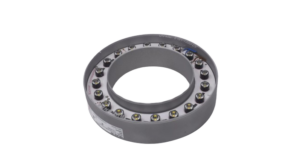

IRIDA-180IRIDA-180CORONA-LCORONA-LHELIOS-150HELIOS-150
