Ringbeleuchtungen

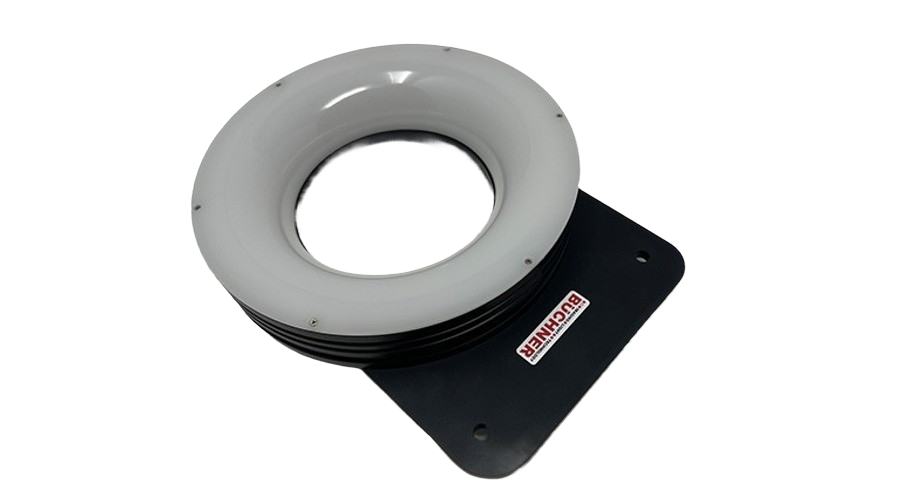

IRIDA-180
- Versorgung: 24 VDC
- Anschluss: M12 12-polig
- IP-Schutz: IP51
- LEDs: 136
- Segmente: 4
Spezifikationen
Technische Daten
- Versorgung
- 24 VDC
- Anschluss
- M12 12-polig
- IP-Schutz
- IP51
- LEDs
- 136
- Segmente
- 4
- Gehäuse
- Aluminium, schwarz eloxiert
- Diffusor
- PMMA
- Umgebungstemperatur
- max. 50 °C empfohlen
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Artikelnummer
- TLS238-MCR5-24-M1212
- Konformität
- CE, RoHS
- Lichtfarben
- Rot, Grün, Blau, UV, IR
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Anschlussspannung
- 24 VDC
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Stromaufnahme je Farbe / Segment | Stromaufnahme je Farbe gesamt | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|
| Rot | 630 nm | 125 mA | 500 mA | 16 W/m² | 12 W | RG 2 |
| Grün | 520 nm | 225 mA | 900 mA | 13 W/m² | 22 W | RG 2 |
| Blau | 465 nm | 140 mA | 560 mA | 14 W/m² | 13 W | RG 2 |
| Ultraviolett | 405 nm | 215 mA | 860 mA | 9,5 W/m² | 21 W | RG 2 |
| Infrarot | 850 nm | 115 mA | 460 mA | 15,4 W/m² | 11 W | RG 2 |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_IRIDA-180_TLS238-MCR5-24-M1212_V3_1_de_en.pdf:

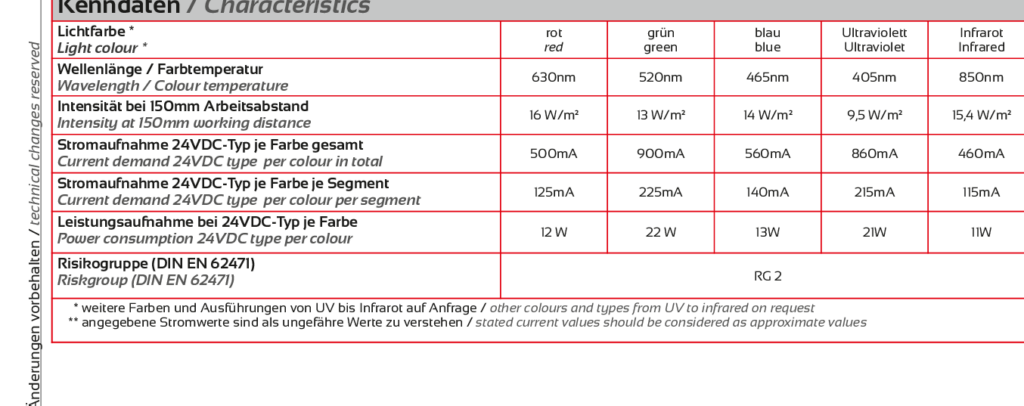

Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ je Farbe gesamt Current demand 24VDC type per colour in total
Stromaufnahme 24VDC-Typ je Farbe je Segment Current demand 24VDC type per colour per segment
Leistungsaufnahme bei 24VDC-Typ je Farbe Power consumption 24VDC type per colour
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values
Stromaufnahme 24VDC-Typ je Farbe gesamt Current demand 24VDC type per colour in total
Stromaufnahme 24VDC-Typ je Farbe je Segment Current demand 24VDC type per colour per segment
Intensität bei 150mm Arbeitsabstand Intensity at 150mm working distance
Maßzeichnung
Anschluss und PIN-Belegung
M12 Stecker 12-polig · 24VDC · 4 Segmente · 5 Lichtfarben
4-kanalig · 24VDC · 4 Segmente · 5 Lichtfarben · M12 Stecker 12-polig

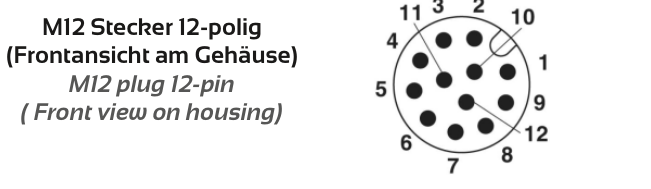

Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun | braun | - Segment 1 |
| 7 | schwarz | schwarz | - Segment 2 |
| 3 | weiß | weiß | - Segment 3 |
| 8 | grau | grau | - Segment 4 |
| 9 | rot | rot | +24V Rot |
| 4 | grün | grün | +24V Grün |
| 2 | blau | blau | +24V Blau |
| 10 | violett | violett | +24V UV 405 |
| 6 | gelb | gelb | +24V IR 850 |
Segment- und Farbleitungen gemäß Originalschaltbild. Thermische Grenzen der gleichzeitig betriebenen Segmente und Lichtfarben in den Betriebshinweisen beachten.
Individuelle Anfrage
Wunschausführung zusammenstellen
Teilen Sie uns Ihre Anforderungen mit. Wir bestätigen die passende Ausführung, Artikelnummer und den Preis persönlich.
Auslegungshilfe
Leuchtfleck-Rechner für Ringbeleuchtungen
Berechnet den theoretischen Leuchtfleck einer geklappten LED-Leiterplatte. Die innerste LED-Reihe bildet den Drehpunkt; die Leiterplatte fällt nach außen zum Werkstück ab. Alle LEDs strahlen senkrecht zur Leiterplattenebene.
Berechnungsdetails
LED-Reihen
| Reihe | Radius | Absenkung | Abstand Werkstück | Kegelberührung | Achsenkreuzung |
|---|
Modellannahme: Die innere LED-Reihe ist der feste Drehpunkt. Die Leiterplatte fällt mit β nach außen zum Werkstück ab. Die LEDs stehen senkrecht zur Leiterplatte; der Öffnungswinkel α liegt symmetrisch um die jeweilige optische Achse. Reale Linsen, Diffusoren und Intensitätsgrenzen können den praktisch nutzbaren Lichtfleck verändern.
Dokumente & CAD
Downloads
CORONA-180
CORONA-L
HELIOS-MProduktanfrage
IRIDA-180 für Ihre Anwendung prüfen
Beschreiben Sie kurz Ihre Prüfaufgabe. Die Anfrage wird per E-Mail an Büchner Lichtsysteme gesendet und nicht als Formulardatensatz in WordPress gespeichert.
