Dombeleuchtungen

DOME-170

DOME

Außen-/Innendurchmesser: 170/114mm
bis zu 16 Segmente getrennt ansteuerbar
äußerst homogene Dome-Beleuchtung
Objektivöffnung mit Wunschdurchmesser 14-36mm
Dauer-, Schalt- oder Blitzbetrieb

Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser: 170/114mm
Gehäuse: Aluminium eloxiert, hochwertiger Kunststoff
Gesamtgewicht: ca. 655 g
Betriebs-/Umgebungstemperatur: max. 50 °C empfohlen
IP-Schutzklasse: je nach Ausführung depending on version
Anschluss: M8-Stecker (4-pol.) / 4-Kanal-Betrieb: M8-Stecker (6-pol.) / 8-/16-Kanal-Betrieb: M12-Stecker (17-pol.)*
Anschlussspannung: 24 VDC-Typ oder 12 VDC-Typ: 24 VDC bzw. 12 VDC 24 VDC-Typ or 12 VDC-TYP: 24 VDC resp. 12 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Controller
Anzahl LEDs: 64
Lebensdauer der LEDs: Die Lebensdauer von LEDs ist sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

Lichtfarbe	Wellenlänge / Farbtemperatur	Öffnungswinkel	Linse / Ausführung
Rot	635 nm	–	–
Weiß	–	–	–
IR	850 nm	–	–
Blau	470 nm	–	–
Grün	525 nm	–	–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

Kenndatenstatus	Lichtfarbe	Öffnungswinkel	Wellenlänge / Farbtemperatur	Stromaufnahme / max. Konstantstrom	max. Pulsstrom	Bestrahlungsstärke W/m²	Leistungsaufnahme	Risikogruppe
Kenndaten laut Datenblatt / Pflege	Rot	120°	635 nm	200 mA	800 mA	33 W/m²	4,8 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	weiß	120°	5.200 K	240 mA	800 mA	40 W/m²	5,8 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Infrarot	120°	850 nm	200 mA	3200 mA	34 W/m²	4,8 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Blau	120°	470 nm	350 mA	2000 mA	37 W/m²	8,4 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	HP blau	120°	470 nm	600 mA	1440 mA	160 W/m²	14,4 W	RG 2
Kenndaten nicht verfügbar	Grün	–	525 nm	–	–	–	–	–

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datenblatt_DOME-170_V3.2_de_en.pdf:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing

Maßzeichnung

Anschluss und PIN-Belegung

M8 Stecker 4-polig · SC · 2-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	- (Kanal 1 / Channel 1)
(2)	(weiß / white)	(weiß / white)	(- Kanal 2 / Channel 2)

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
4	schwarz / black	schwarz / black	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
2	weiß / white	weiß / white	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

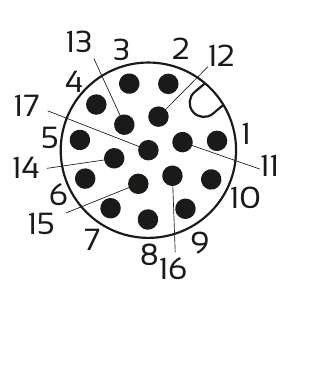

M12 Stecker 17-polig · 24VDC · 8-kanalig

8-kanalig · 24VDC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig

PIN	Farbe	Aderfarbe	Funktion
17	weiß-grau / white-grey	weiß-grau / white-grey	+ 24V
1	braun / brown	braun / brown	- Kanal 1 / Channel 1
2	blau / blue	blau / blue	- Kanal 2 / Channel 2
3	weiß / white	weiß / white	- Kanal 3 / Channel 3
4	grün / green	grün / green	- Kanal 4 / Channel 4
5	rosa / pink	rosa / pink	- Kanal 5 / Channel 5
6	gelb / yellow	gelb / yellow	- Kanal 6 / Channel 6
7	schwarz / black	schwarz / black	- Kanal 7 / Channel 7
8	grau / grey	grau / grey	- Kanal 8 / Channel 8

M12 Stecker 17-polig · SC · 8-kanalig

8-kanalig · SC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig

PIN	Farbe	Aderfarbe	Funktion
16	gelb-braun / yellow-brown	gelb-braun / yellow-brown	+
1	braun / brown	braun / brown	- Kanal 1 / Channel 1
2	blau / blue	blau / blue	- Kanal 2 / Channel 2
3	weiß / white	weiß / white	- Kanal 3 / Channel 3
4	grün / green	grün / green	- Kanal 4 / Channel 4
5	rosa / pink	rosa / pink	- Kanal 5 / Channel 5
6	gelb / yellow	gelb / yellow	- Kanal 6 / Channel 6
7	schwarz / black	schwarz / black	- Kanal 7 / Channel 7
8	grau / grey	grau / grey	- Kanal 8 / Channel 8

M8 Stecker 4-polig · SC · 1-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	- (Kanal 1 / Channel 1)

Einkanalige Ausführung: PIN 4 ist Plus, PIN 3 ist Minus (Kanal 1). Der im Original in Klammern gezeigte optionale zweite Kanal an PIN 2 gehört nicht zu dieser einkanaligen Belegung. Für die zweikanalige Ausführung gilt das gesonderte zweikanalige Profil.

M8 Stecker 4-polig · 24VDC · 1-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	- (Kanal 1 / Channel 1)

Ausschließlich einkanalige Ausführung: PIN 1 ist +24V, PIN 3 ist Minus (Kanal 1). Der im Original in Klammern gezeigte Anschluss an PIN 4 ist nicht Bestandteil dieser Belegung. Dessen deutsche und englische Kanalnummer widersprechen sich; für eine mehrkanalige Verwendung ist weiterhin eine technische Klärung erforderlich.

Betriebshinweise

24VDC-Typ

Die Leuchten sind je nach Ausführung für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

DC-Betrieb an einem passenden Netzteil mit 24VDC
geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais oder Controller (IPSC oder Gardasoft)
helligkeitsgesteuerter Betrieb über Controller (IPSC oder Gardasoft) in Verbindung mit passendem Netzteil
Blitzbetrieb über Controller (IPSC oder Gardasoft) in Verbindung mit passendem Netzteil. Der LED-Strom kann im Blitzbetrieb maximal um den Faktor 2 bis 3 angehoben werden.

SC-Typ

Für Blitzbetrieb, geschalteten oder helligkeitsgesteuerten Betrieb sind die Beleuchtungen optional auch als für den Blitzbetrieb optimierte SC-Ausführung verfügbar. Sie sind in Kombination mit unseren Controllern der IPSC-Serie oder mit Gardasoft-Controllern einsetzbar und ermöglichen eine optimierte bzw. maximale Bestromung, vor allem im Pulsbetrieb. Gerne beraten wir Sie bei der Auswahl der passenden Komponenten.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Ausführungen und Segmentsteuerung

Datenblatt als PDF öffnen →

Preis & Bestellcode

DOME-170 konfigurieren

Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.

Produktdaten werden geladen …

Ihr Kundenpreis

Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.

Anmelden / Registrieren

Artikelnummer–

Ihr Kundenpreis–

Bitte wählen Sie eine Ausführung.

Angebot anfordern →

Varianten durchsuchen

Artikelnummer	Ihr Kundenpreis	Beschreibung

Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.

Zubehör

Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.

Artikelnummer	Bezeichnung / Ausführung	Anfragekorb
S30-13A	Frontabdeckung DOME-170 klar antireflex
S12-M85M	5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden
S510-0102	Beleuchtungscontroller IPSC1
S30-13S1	Frontabdeckung DOME-170 1-seitig sat. (Trans. 91%)
S12-M810M	10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden
S510-0202-E-V2	Beleuchtungscontroller HPSC1
S30-23S0	Frontabdeckung DOME-170 Material 010 (Trans. 68%)
S12-M85M6P	5m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden
S520-0102	Beleuchtungscontroller IPSC2
S30-33S0	Frontabdeckung DOME-170 Material 017 (Trans. 90%)
S12-M810M6P	10m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden
S540-0102	Beleuchtungscontroller IPSC4
S30-43S0	Frontabdeckung DOME-170 Material 060 (Trans. 45%)
S12-M1217P15	1,5m Kabel mit M12-Kupplung gerade 17-polig
S540-0200-E	Beleuchtungscontroller HPSC4
S12-M1217P50	5m Kabel mit M12-Kupplung gerade 17-polig

weiteres allgemeines Zubehör und Anschlußkabel finden Sie in den gesonderten Preislisten

Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
