Dombeleuchtungen

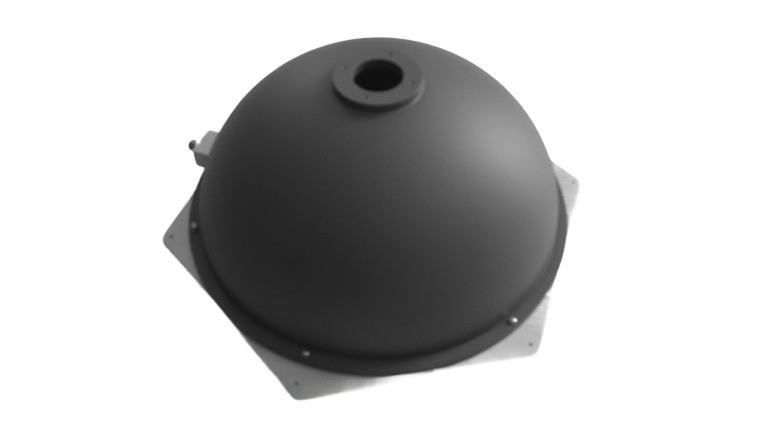

DOME-325
- Außen-/Innendurchmesser: 325/260mm
- bis zu 8 Segmente getrennt ansteuerbar
- 32 High-Power-LEDs
- äußerst homogene Dome-Beleuchtung
- Objektivöffnung 50mm
Spezifikationen
Technische Daten
- Außen-/Innendurchmesser
- 325/260mm
- Gehäuse
- Aluminium eloxiert, hochwertiger Kunststoff
- Gesamtgewicht
- ca. 1810 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- je nach Ausführung depending on version
- Anschluss
- M8-Stecker (4-pol.) / 4-Kanal-Betrieb: M8-Stecker (6-pol.) / 8-/16-Kanal-Betrieb: M12-Stecker (17-pol.)*
- Anschlussspannung
- 24 VDC-Typ oder 12 VDC-Typ: 24 VDC bzw. 12 VDC 24 VDC-Typ or 12 VDC-TYP: 24 VDC resp. 12 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Controller
- Anzahl LEDs
- 32
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs ist sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 617 nm | – | – |
| Weiß | – | – | – |
| IR | 850 nm | – | – |
| Blau | 470 nm | – | – |
| Grün | 525 nm | – | – |
| RGB | – | 120° | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | weiß | 120° | 6.500 K | 1250 mA | 9500 mA | 45 W/m² | 30 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 120° | 850 nm | – | – | – | – | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Blau | 120° | 470 nm | – | – | – | – | freie Gruppe |
| Kenndaten nicht verfügbar | Rot | – | 617 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | Grün | – | 525 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | RGB | 120° | – | – | – | – | – | – |
Keine Ausführung entspricht diesen Filtern.
Weitere bisherige Kenndaten · 1 Zeilen
Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | Rot | 120° | 635 nm | 1800 mA | 6000 mA | 44 W/m² | 43,2 W | freie Gruppe |
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datenblatt_DOME-325_V3.0_de_en.pdf:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing
Maßzeichnung
Anschluss und PIN-Belegung
M12 Stecker 5-polig · 24VDC · 4-kanalig · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 2 | weiß / white | weiß / white | - Kanal 1 / Channel 1 |
| 3 | schwarz / black | schwarz / black | - Kanal 2 / Channel 2 |
| 4 | blau / blue | blau / blue | - Kanal 3 / Channel 3 |
| 5 | grau / grey | grau / grey | - Kanal 4 / Channel 4 |
M12 Stecker 5-polig · SC · 4-kanalig · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | schwarz / black | schwarz / black | + |
| 2 | – | – | - Kanal 1 / Channel 1 |
| 3 | – | – | - Kanal 2 / Channel 2 |
| 4 | – | – | - Kanal 3 / Channel 3 |
| 5 | – | – | - Kanal 4 / Channel 4 |
M12 Stecker 17-polig · 24VDC · 8-kanalig
8-kanalig · 24VDC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 17 | weiß-grau / white-grey | weiß-grau / white-grey | + 24V |
| 1 | braun / brown | braun / brown | - Kanal 1 / Channel 1 |
| 2 | blau / blue | blau / blue | - Kanal 2 / Channel 2 |
| 3 | weiß / white | weiß / white | - Kanal 3 / Channel 3 |
| 4 | grün / green | grün / green | - Kanal 4 / Channel 4 |
| 5 | rosa / pink | rosa / pink | - Kanal 5 / Channel 5 |
| 6 | gelb / yellow | gelb / yellow | - Kanal 6 / Channel 6 |
| 7 | schwarz / black | schwarz / black | - Kanal 7 / Channel 7 |
| 8 | grau / grey | grau / grey | - Kanal 8 / Channel 8 |
M12 Stecker 17-polig · SC · 8-kanalig
8-kanalig · SC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 16 | gelb-braun / yellow-brown | gelb-braun / yellow-brown | + |
| 1 | braun / brown | braun / brown | - Kanal 1 / Channel 1 |
| 2 | blau / blue | blau / blue | - Kanal 2 / Channel 2 |
| 3 | weiß / white | weiß / white | - Kanal 3 / Channel 3 |
| 4 | grün / green | grün / green | - Kanal 4 / Channel 4 |
| 5 | rosa / pink | rosa / pink | - Kanal 5 / Channel 5 |
| 6 | gelb / yellow | gelb / yellow | - Kanal 6 / Channel 6 |
| 7 | schwarz / black | schwarz / black | - Kanal 7 / Channel 7 |
| 8 | grau / grey | grau / grey | - Kanal 8 / Channel 8 |
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Ausführungen und Segmentsteuerung
Preis & Bestellcode
DOME-325 konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S12-M1205P20 | 2m Kabel M12-Kupplung gerade 5-polig auf offene Aderenden | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S12-M12W5P15 | 1,5m Kabel M12-Kupplung gewinkelt 5-polig | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S12-M1217P15 | 1,5m Kabel mit M12-Kupplung gerade 17-polig | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S12-M1217P50 | 5m Kabel mit M12-Kupplung gerade 17-polig | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S540-0200-E | Beleuchtungscontroller HPSC4 |
weiteres allgemeines Zubehör und Anschlußkabel finden Sie in den gesonderten Preislisten
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
Dokumente & CAD
Downloads
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
Originalpreisliste (ohne Kundenrabatt) öffnen

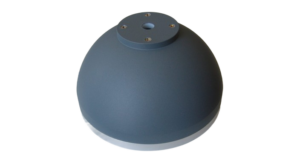

DOME-170
MINI-DOME-100-NG
ARENA-100Produktanfrage
