I-CON

Beleuchtungscontroller / Blitzsteuerung

I-CON

I-CON
  • nachrüstbare Helligkeitssteuerung für 24V-Beleuchtungen
  • Dimmen über Potentiometer und/oder Steuerspannung 0-10V
  • verschiedene Leistungsstufen bis 1,2A erhältlich
  • kompakte Bauform zum Einschleifen in die Zuleitung der Beleuchtung
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Anschluss
M8, 4-polig
Anschlussspannung
24 VDC
Konformität
CE, RoHS

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

AusführungVersorgungsspannungDauerstrom (Ausgang)
S18-0004-300-24-M8424 VDCbis 300 mA
S18-0004-350-24-M8424 VDCbis 350 mA
S18-0004-500-24-M8424 VDCbis 500 mA
S18-0004-600-24-M8424 VDCbis 600 mA
S18-0004-700-24-M8424 VDCbis 700 mA
S18-0004-1000-24-M8424 VDCbis 1000 mA
S18-0004-1200-24-M8424 VDCbis 1200 mA

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datenblatt_I-CON-1A2-V1-1.0.pdf:
Helligkeitssteuerung über Potentiometer und/oder 0–10 V. Steuer- und Beleuchtungsversorgung benötigen dasselbe Nullpotential. Maximaler Laststrom abhängig von der aufgeführten Ausführung.
Pigtail 10 cm laut Quelle; andere Längen auf Wunsch. Gewicht im Original „tbd.“ und deshalb offen. Geräte nur im spannungsfreien Zustand stecken.

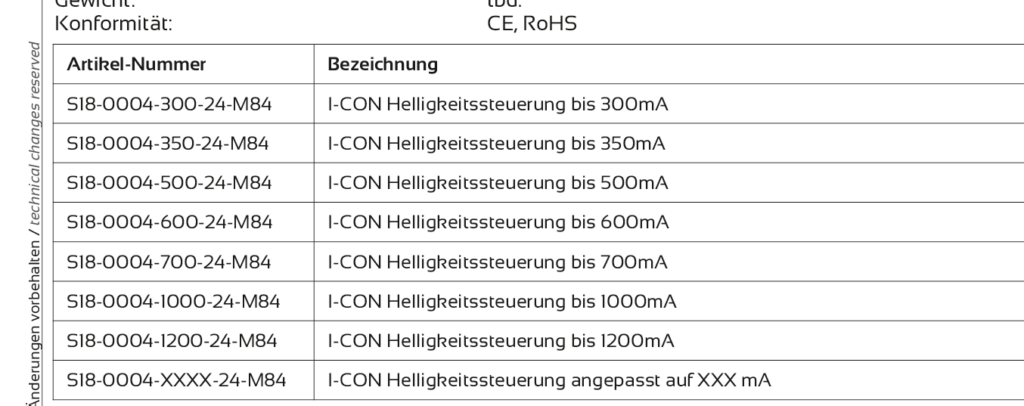

Maßzeichnung

Maßzeichnung I-CON – I-CON
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Einbaustecker / Pigtail-Kupplung 4-polig · I-CON · 0–10V Helligkeitssteuerung · Aderzuordnung

1-kanalig · I-CON · 0–10V Helligkeitssteuerung · Aderzuordnung · M8 Einbaustecker / Pigtail-Kupplung 4-polig

Anschlussbelegung siehe Tabelle.

Verdrahtung nach Aderfarben gemäß Original

PINFarbeAderfarbeFunktion
Eingang braunbraunbraun+24V
Eingang weißweißweißnicht belegt (n.c.)
Eingang schwarzschwarzschwarz0–10V Helligkeitssteuerung
Eingang blaublaublau0V
Ausgang braunbraunbraunBeleuchtung +
Ausgang weißweißweißnicht belegt (n.c.)
Ausgang schwarzschwarzschwarznicht belegt (n.c.)
Ausgang blaublaublauBeleuchtung -

Verdrahtung nach Aderfarben: Das Original nennt keine PIN-Nummern; diese wurden nicht aus einer Normbelegung ergänzt. Analogsignal und Beleuchtungsversorgung müssen dasselbe Null-Potential haben. Nur spannungsfrei stecken.

Betriebshinweise

Der I-CON erlaubt das einfache und schnelle Dimmen von 24VDC LED-Leuchten über ein außenliegendes Potentiometer und/oder über eine Steuerspannung 0-10V. Das Modul ist im Standard mit M8 Steckern (4-polig) ausgerüstet und kann einfach in die Verbindung zwischen DC- Netzteil und Beleuchtung eingeschleift werden. Der I-CON ist im Standard in verschiedenen Leistungsstufen mit Lastströmen bis 1200mA erhältlich. Der Laststrom des I-CON sollte immer größer gewählt werden als der Laststrom der verwendeten Beleuchtung. Je genauer der Laststrom der Beleuchtung und der des I-CON übereinstimmen desto größer ist der Regelbereich. Sollte der Regelbereich aufgrund der Abweichung zu groß sein bieten wird als Option eine spezifische Anpassung auf die von Ihnen eingesetzte Beleuchtung an. Hinweis: Das analoge Eingangssignal (0-10V) muß das gleiche Null-Potential besitzen wie die Beleuchtungsversorgung! Die Geräte dürfen nur im spannungsfreien Zustand gesteckt werden!

Datenblatt als PDF öffnen →

Alternativen

Ähnliche Produkte

IPSC1IPSC1IPSC4IPSC4HPSC2HPSC2
