Beleuchtungscontroller / Blitzsteuerung
IPSC4
- Schnittstelle: Ethernet, RS232
- Anzahl Ausgangskanäle: 4
- Blitzstrom/Kanal: je max. 10A @ 200V
- Dauerstrom/Kanal: je max. 1A @ 30V
- optional konfektionierte Kabelsätze
Spezifikationen
Technische Daten
- Schnittstelle
- Ethernet, RS232
- Anzahl Ausgangskanäle
- 4
- Blitzstrom/Kanal
- je max. 10A @ 200V
- Dauerstrom/Kanal
- je max. 1A @ 30V
- Gehäuse
- Black aluminum case
- Gesamtgewicht
- approx. 680 g
- Betriebs-/Umgebungstemperatur
- from -5 °C/+23°F up to +50 °C/+122°F
- Anschlussspannung
- 12 V – 24 V DC (min 11 V, max 26 V)
- Konformität
- CE, RoHS2
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Kanäle | Versorgungsspannung | Ausgangsspannung | Dauerstrom (Ausgang) | max. Pulsstrom | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| IPSC4 | 4 | 12 V – 24 V DC (min 11 V, max 26 V) | 200 V (pulsed) 55 V (continuous) | 1A @ 30 V per channel (4A total) | 10A @ 200 V per channel (40A total) | Max 5A @ 24 V (120 W) |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß SMARTEKvision_StrobeController_Datasheet_Manual_v2_2_1-5.pdf:
IPSC4 (Seite 25):
Operating Modes: Continuous, External Trigger, Internal Trigger, Software Trigger, External Switch
Max. Voltage: 200V (pulsed) 55V (continuous)
Max. current pulse depending on pulse width): 10A @ 200V per channel (40A total)
Max. continuous current: 1A @ 30V per channel (4A total)
Pulse output range: 1µs – 1000ms in 1µs steps
Maximum frequency External Trigger): 4,9kHz
Maximum frequency Internal Trigger Generator, External Switch Mode): 997Hz
Control interface: Ethernet (10BaseT), RS232
Power requirements: 12V – 24V DC (min 11V, max 26V)
Power consumption: Max 5A @ 24V (120W)
External dimensions H / W / L): 55 x 130 x 124 mm
Maßzeichnung
Anschluss und PIN-Belegung
Phoenix Contact MSTB 2,5/3-ST-5,08 · Controller-Versorgung
Controller-Versorgung · Phoenix Contact MSTB 2,5/3-ST-5,08
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| + | – | – | Power Supply +12 to 24V DC |
| - | – | – | Power GND |
| PE | – | – | Protective Earth |
Klemmenbezeichnungen laut Original; keine zusätzlichen numerischen PIN-Nummern abgeleitet.
RJ45 · Ethernet · Konfiguration
Ethernet · Konfiguration · RJ45
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | TX+ |
| 2 | – | – | TX- |
| 3 | – | – | RX+ |
| 6 | – | – | RX- |
Das Original führt für Ethernet diese vier Kontakte auf. Andere Kontakte werden nicht als unbelegt ergänzt.
USB-B · USB · Konfiguration, falls vorhanden
USB · Konfiguration, falls vorhanden · USB-B
USB-B-Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | V+ |
| 2 | – | – | D- |
| 3 | – | – | D+ |
| 4 | – | – | V- |
Gilt ausschließlich für Geräteausführungen mit USB-Schnittstelle. USB 1.x/2.0, Kabel Typ A auf B; virtueller serieller COM-Port laut Handbuch.
D-Sub 9-polig · RS232 · Konfiguration
RS232 · Konfiguration · D-Sub 9-polig
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 2 | – | – | TxD am Controller → RxD am PC |
| 3 | – | – | RxD am Controller ← TxD am PC |
| 5 | – | – | GND |
| 4 ↔ 6 | – | – | Handshaking loop back |
| 7 ↔ 8 | – | – | Handshaking loop back |
| 1, 9 | – | – | Not connected |
Controllerseite beachten. Im Original sind zusätzlich die Signalnamen der PC-Seite gegenübergestellt.
Deltron DT13W3 · IPSC4 · LED-Ausgang
4-kanalig · IPSC4 · LED-Ausgang · Deltron DT13W3
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | CH1-, Channel 1 - |
| 2 | – | – | CH2-, Channel 2 - |
| 3 | – | – | CH3-, Channel 3 - |
| 4 | – | – | CH4-, Channel 4 - |
| 5 | – | – | Not assigned |
| 6 | – | – | Not assigned |
| 7 | – | – | Analog ID |
| 8 | – | – | Signal GND (für Signale 7, 9 und 10) |
| 9 | – | – | Trigger Output Digital Signal, 3,3V LVTTL |
| 10 | – | – | Digital ID (1-Wire EEPROM), 3,3V LVTTL |
| A1 | – | – | 12–24V DC je nach Versorgung, max. 0,5A für Lüfter |
| A2 | – | – | Power GND |
| A3 | – | – | V+, Common Output Voltage |
Signal-GND und Power-GND sind getrennt bezeichnet. Originalbild enthält drei Modellspalten; passende Spalte beachten.
Phoenix Contact MSTB 2,5/6-ST-5,08 / BNC Trigger 1 · IPSC4 · Trigger-Eingang
4-kanalig · IPSC4 · Trigger-Eingang · Phoenix Contact MSTB 2,5/6-ST-5,08 / BNC Trigger 1
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | Trigger Channel 1 + |
| 2 | – | – | Trigger Channel 2 + |
| 3 | – | – | Trigger Channel 3 + |
| 4 | – | – | Trigger Channel 4 + |
| - | – | – | Common Trigger GND |
| BNC + | – | – | Trigger Input 1 + |
| BNC - | – | – | Common Trigger GND |
HIGH: +3 bis +24V DC; LOW: 0 bis +0,5V DC; undefiniert: +0,5 bis +3V DC. Gemeinsame Trigger-Masse; die Reihenfolge der Klemmen im Originalbild beachten.
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anschluss und Steuerung
Individuelle Anfrage
Wunschausführung zusammenstellen
Teilen Sie uns Ihre Anforderungen mit. Wir bestätigen die passende Ausführung, Artikelnummer und den Preis persönlich.
Dokumente & CAD
Downloads
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
Originalpreisliste (ohne Kundenrabatt) öffnen

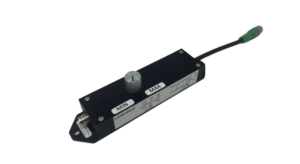

I-CON
