Linien- und Balkenbeleuchtungen
MAGNUM-130
- Gehäusemaß: 137 x 58 x 55 mm
- extrem helles High-Power LED-System mit 2 LED-Reihen
- unterschiedliche Fronten/Diffusoren erhältlich
- Schutzklasse IP65
- rot 625nm 16°/23°/36°/80°
Spezifikationen
Technische Daten
- Gehäusemaß
- 137 x 58 x 55 mm
- Gehäuse
- Aluminium gefräst, silber eloxiert
- Diffusor
- PMMA
- Gesamtgewicht
- ca. 520 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- IP65
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- M12-Stecker (4-p.) T-Codiert * M12 plug (4-pin) T-Coded *
- Anschlussspannung
- 24 VDC-Typ: 24 VDC
- Anzahl LEDs
- 10
- Konformität
- CE, RoHS
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab.
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 625nm | 80° | – |
| Rot | 625nm | 45° | – |
| Rot | 625nm | 36° | – |
| Rot | 625nm | 23° | – |
| Rot | 625nm | 16° | – |
| Weiß | 5000K | 80° | – |
| Weiß | 5000K | 45° | – |
| Weiß | 5000K | 36° | – |
| Weiß | 5000K | 23° | – |
| Weiß | 5000K | 16° | – |
| IR | 850nm | 80° | – |
| IR | 850nm | 45° | – |
| IR | 850nm | 36° | – |
| IR | 850nm | 23° | – |
| IR | 850nm | 16° | – |
| Blau | 470nm | 80° | – |
| Blau | 470nm | 45° | – |
| Blau | 470nm | 36° | – |
| Blau | 470nm | 23° | – |
| Blau | 470nm | 16° | – |
| Grün | 525nm | 80° | – |
| Grün | 525nm | 45° | – |
| Grün | 525nm | 36° | – |
| Grün | 525nm | 23° | – |
| Grün | 525nm | 16° | – |
| UV | 365nm | 30° | – |
| UV | 365nm | 60° | – |
| UV | 365nm | 120° | – |
| UV | 385nm | 30° | – |
| UV | 385nm | 60° | – |
| UV | 385nm | 120° | – |
| UV | 395nm | 30° | – |
| UV | 395nm | 60° | – |
| UV | 395nm | 120° | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | Rot | 80° | 625 nm | 500 mA | 2A | 70 W/m² | 12 W | 1 |
| Kenndaten laut Datenblatt / Pflege | Rot | 45° | 625 nm | 500 mA | 2A | 230 W/m² | 12 W | 1 |
| Kenndaten laut Datenblatt / Pflege | Rot | 36° | 625 nm | 500 mA | 2A | 350 W/m² | 12 W | 1 |
| Kenndaten laut Datenblatt / Pflege | Rot | 23° | 625 nm | 500 mA | 2A | 480 W/m² | 12 W | 1 |
| Kenndaten laut Datenblatt / Pflege | Rot | 16° | 625 nm | 500 mA | 2A | 520 W/m² | 12 W | 1 |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 45° | 850 nm | 500 mA | 6A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 36° | 850 nm | 500 mA | 6A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 16° | 850 nm | 500 mA | 6A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Blau | 80° | 470 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Blau | 45° | 470 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Blau | 36° | 470 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Blau | 23° | 470 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Blau | 16° | 470 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Grün | 80° | 525 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Grün | 45° | 525 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Grün | 36° | 525 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Grün | 23° | 525 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten laut Datenblatt / Pflege | Grün | 16° | 525 nm | 500 mA | 4A | – | 12 W | – |
| Kenndaten nicht verfügbar | Weiß | 80° | 5000 K | – | – | – | – | – |
| Kenndaten nicht verfügbar | Weiß | 45° | 5000 K | – | – | – | – | – |
| Kenndaten nicht verfügbar | Weiß | 36° | 5000 K | – | – | – | – | – |
| Kenndaten nicht verfügbar | Weiß | 23° | 5000 K | – | – | – | – | – |
| Kenndaten nicht verfügbar | Weiß | 16° | 5000 K | – | – | – | – | – |
| Kenndaten nicht verfügbar | IR | 80° | 850 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | IR | 23° | 850 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 30° | 365 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 60° | 365 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 120° | 365 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 30° | 385 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 60° | 385 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 120° | 385 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 30° | 395 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 60° | 395 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | 120° | 395 nm | – | – | – | – | – |
Keine Ausführung entspricht diesen Filtern.
Weitere bisherige Kenndaten · 7 Zeilen
Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | Infrarot | 90° | 850 nm | 500 mA | 6A | – | 12 W | – |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | Infrarot | 24° | 850 nm | 500 mA | 6A | – | 12 W | – |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | weiß | 80° | 5.000 K | 500 mA | 4A | 30 W/m² | 12 W | 2 |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | weiß | 45° | 5.000 K | 500 mA | 4A | 95 W/m² | 12 W | 2 |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | weiß | 36° | 5.000 K | 500 mA | 4A | 140 W/m² | 12 W | 2 |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | weiß | 23° | 5.000 K | 500 mA | 4A | 195 W/m² | 12 W | 2 |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | weiß | 16° | 5.000 K | 500 mA | 4A | 210 W/m² | 12 W | 2 |
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_MAGNUM-130_de_en_V3.0.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme bei 24V ** Supply Current at 24V**
max. Pulsstrom (t <1ms / D: 1:10) *** on max. Pulse Current (t <1ms / D: 1:10) on ***
Beleuchtungsstärke W/m² **** Illumination Intensity W/m² ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme bei 24V** Supply Current at 24V**
max. Pulsstrom (t <1ms / D: 1:10) *** on max. Pulse Current (t <1ms / D: 1:10) on ***
Beleuchtungsstärke W/m²**** Illumination Intensity W/m²****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm

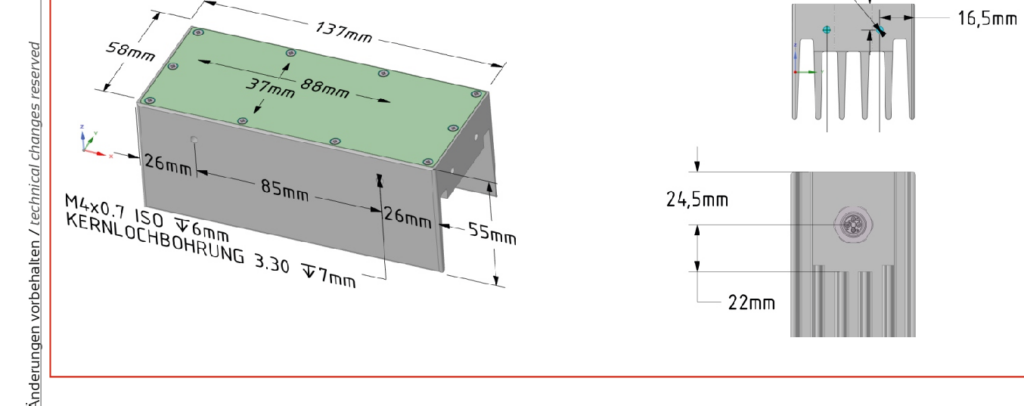

Maßzeichnung
Anschluss und PIN-Belegung
M12 Stecker 4-polig T-Codierung · 24VDC · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | nc |
| 2 | weiß / white | weiß / white | nc |
Preis & Bestellcode
MAGNUM-130 konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| TLS215-130-23S0 | Diffusor TLS215-130 Material 010 (Trans. 68%) | |
| S12-M124T5M | 5m Kabel M12-Kupplung POWER ger. 4-pol. T-codiert | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| TLS215-130-53S0 | Front Polfilter linear TLS215-130 | |
| S12-M124T10M | 10m Kabel M12-Kupplung POWER ger. 4-pol. T-codiert | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S12-M124T15M | 15m Kabel M12-Kupplung POWER ger. 4-pol. T-codiert | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S12-M124T20M | 20m Kabel M12-Kupplung POWER ger. 4-pol. T-codiert | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S540-0200-E | Beleuchtungscontroller HPSC4 |
