Spotbeleuchtungen

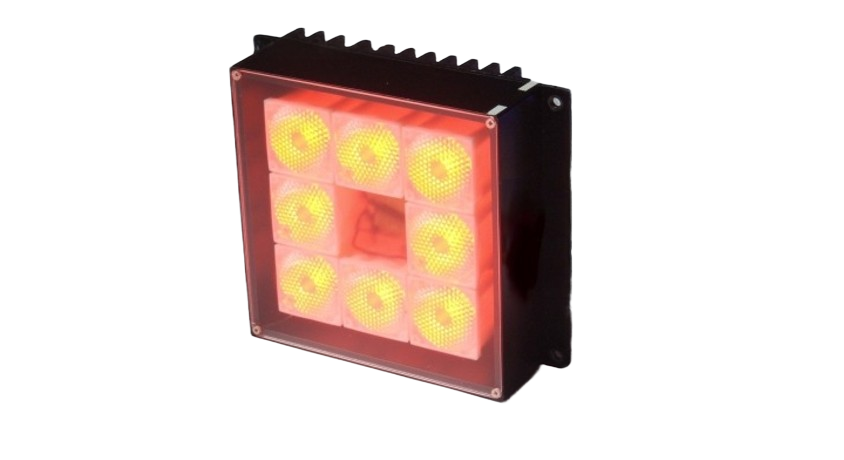

MAGNUM-X
- Gehäusemaß: 100 x 100 x 40mm
- extrem lichtstarkes High-Power LED-System
- verschiedene Vorsatzlinsen (7°, 15°, 20°) verfügbar
- unterschiedliche Fronten/Diffusoren erhältlich
- rot 7°, 15°, 20°
Spezifikationen
Technische Daten
- Gehäusemaß
- 100 x 100 x 40mm
- Gehäuse
- Aluminium gefräst, matt kugelgestrahlt, silber eloxiert
- Diffusor
- PMMA
- Gesamtgewicht
- ca. 430 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- IP50 Ip50
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- M8-Stecker (4-polig)
- Anschlussspannung
- 24 VDC-Typ / 24 V-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
- Anzahl LEDs
- 8 High-Power LEDs
- Konformität
- CE, RoHS
- Lebensdauer der LEDs
- Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Lichtfarbe | Linse / Ausführung | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|
| Rot | N | 617 nm | 280 mA | 1700 mA | 120 W/m² | 6,7 W | – |
| Rot | M | 617 nm | 280 mA | 1700 mA | – | – | freie Gruppe |
| Rot | W | 617 nm | 280 mA | 1700 mA | – | – | freie Gruppe |
| Weiß | N | 6500 K | 570 mA | 3800 mA | – | – | freie Gruppe |
| Weiß | M | 6500 K | 570 mA | 3800 mA | 104 W/m² | 13,7 W | freie Gruppe |
| Weiß | W | 6500 K | 570 mA | 3800 mA | – | – | freie Gruppe |
| Infrarot | N | 850 nm | 325 mA | 2400 mA | 185 W/m² | 7,8 W | freie Gruppe |
| Infrarot | M | 850 nm | 325 mA | 2400 mA | – | – | freie Gruppe |
| Infrarot | W | 850 nm | 325 mA | 2400 mA | – | – | freie Gruppe |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_MAGNUM-X_V2.0_de_en.cdr:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang / switching input* |
* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V
