SPOT-ONE

Spotbeleuchtungen

SPOT-ONE

SPOT-ONE
  • Gehäusemaß: 51 x 62 mm
  • High-Power LED-System
  • unterschiedliche Öffnungswinkel sowie Fronten/Diffusoren erhältlich
  • rot 625nm 5°/16°/23°/36°
  • grün 528nm 5°/16°/23°/36°
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Gehäusemaß
51 x 62 mm
Gehäuse
Aluminium schwarz eloxiert
Gesamtgewicht
ca. 215g
Betriebs-/Umgebungstemperatur
max. 50°C empfohlen
IP-Schutzklasse
IP65
Anschluss
M8-Stecker (4-pol.)
Anzahl LEDs
1
Lebensdauer der LEDs
Die Lebensdauer von LEDs ist sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot625 nm36°–
Rot625 nm23°–
Rot625 nm16°–
Rot625 nm5°–
Weiß–36°–
Weiß–23°–
Weiß–16°–
Weiß–5°–
IR850 nm36°–
IR850 nm23°–
IR850 nm16°–
IR850 nm5°–
Blau470 nm36°–
Blau470 nm23°–
Blau470 nm16°–
Blau470 nm5°–
Grün525 nm36°–
Grün525 nm23°–
Grün525 nm16°–
Grün525 nm5°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeLinse / AusführungÖffnungswinkelWellenlänge / FarbtemperaturRisikogruppe
Kenndaten laut Datenblatt / PflegeRotS5°625 nm2
Kenndaten laut Datenblatt / PflegeRotRS16°625 nm0
Kenndaten laut Datenblatt / PflegeRotM23°625 nm0
Kenndaten laut Datenblatt / PflegeRotW36°625 nm0
Kenndaten laut Datenblatt / PflegeGrünS5°525 nm3
Kenndaten laut Datenblatt / PflegeGrünRS16°525 nm2
Kenndaten laut Datenblatt / PflegeGrünM23°525 nm2
Kenndaten laut Datenblatt / PflegeGrünW36°525 nm2
Kenndaten laut Datenblatt / PflegeBlauS5°470 nm3
Kenndaten laut Datenblatt / PflegeBlauRS16°470 nm2
Kenndaten laut Datenblatt / PflegeBlauM23°470 nm2
Kenndaten laut Datenblatt / PflegeBlauW36°470 nm2
Kenndaten laut Datenblatt / PflegeWeißS5°5.000 K3
Kenndaten laut Datenblatt / PflegeWeißRS16°5.000 K2
Kenndaten laut Datenblatt / PflegeWeißM23°5.000 K2
Kenndaten laut Datenblatt / PflegeWeißW36°5.000 K2
Kenndaten laut Datenblatt / PflegeInfrarotS5°850 nm3
Kenndaten laut Datenblatt / PflegeInfrarotRS16°850 nm3
Kenndaten laut Datenblatt / PflegeInfrarotM23°850 nm2
Kenndaten laut Datenblatt / PflegeInfrarotW36°850 nm2
Weitere bisherige Kenndaten · 15 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeLinse / AusführungÖffnungswinkelWellenlänge / FarbtemperaturRisikogruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 365N8°365 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 365M25°365 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 365W40°365 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 375N13°375 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 375M25°375 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 375W40°375 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 385N13°385 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 385M25°385 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 385W40°385 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 395N13°395 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 395M25°395 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 395W40°395 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 405N13°405 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 405M25°405 nm3
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 405W40°405 nm3

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_SPOT-ONE_V3_3_de_en.pdf:
Öffnungswinkel bezieht sich auf die Linse. Die Linsencodes S, RS, M, W und N bleiben erhalten.
Stromaufnahme, Pulsstrom, Bestrahlungsstärke und Leistung sind in dieser Kenndatentabelle nicht angegeben und bleiben leer.
Die Risikogruppe wird je Farbe und Linse aus dem Original übernommen; sie gilt nicht pauschal für das gesamte Produkt.
Weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage. Anschlusskabel nicht im Lieferumfang enthalten.

Maßzeichnung

Maßzeichnung SPOT-ONE
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang*

* ON: 3,7V - 24V / OFF: < 3,0V

Betriebshinweise

24VDC-Typ

Die Leuchten sind je nach Ausführung für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais oder Controller (IPSC oder Gardasoft)

SC-Typ

Für Blitzbetrieb, geschalteten oder helligkeitsgesteuerten Betrieb sind die Beleuchtungen optional auch als für den Blitzbetrieb optimierte SC-Ausführung verfügbar. Sie sind in Kombination mit unseren Controllern der IPSC-Serie oder mit Gardasoft-Controllern einsetzbar und ermöglichen eine optimierte bzw. maximale Bestromung, vor allem im Pulsbetrieb. Gerne beraten wir Sie bei der Auswahl der passenden Komponenten.

Die Versorgung ist im Datenblatt widersprüchlich angegeben (7–35 VDC gegenüber 24-V-Betriebsbeschreibung). Die Betriebsbeschreibung ersetzt keine Bestätigung der konkreten Ausführung.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – SPOT-ONE, Original Seite 3
Datasheet_SPOT-ONE_V3_3_de_en.pdf · Seite 3 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →

Alternativen

Ähnliche Produkte

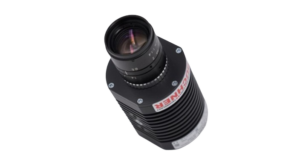

MINI-SPOT-SerieMINI-SPOT-SerieMAGNUM-XMAGNUM-XSPOT-C-MOUNTSPOT-C-MOUNT
