TOP-LIGHT-120/240

Flächenbeleuchtungen Auflicht

TOP-LIGHT-120/240

TOP-LIGHT
  • Gehäusemaß: 127 x 247 x 21 mm
  • thermisch optimiertes Alu-Gehäuse
  • optional mit Schalteingang (3,7-24V)
  • unterschiedliche Fronten/Diffusoren erhältlich
  • rot 30°, 60°, 120°
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Gehäusemaß
127 x 247 x 21 mm
Gehäuse
Aluminium gefräst, matt kugelgestrahlt, silber eloxiert
Diffusor
PMMA
Gesamtgewicht
ca. 650 g
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP50
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker (4-polig)* / M8-Stecker (6-polig) bei RGB-Ausführung
Anschlussspannung
24 VDC-Typ / 24 V-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
Anzahl LEDs
288 / 200 (RGB)
Konformität
CE, RoHS
Lebensdauer der LEDs
Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs “ auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot617 nm30°–
Rot617 nm60°–
Rot635 nm120°–
Weiß–120°–
IR850 nm30°–
IR850 nm50°–
IR850 nm120°–
Blau470 nm30°–
Blau470 nm120°–
Grün525 nm30°–
Grün525 nm120°–
RGB–120°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromLeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRot120°635 nm680 mA3.600 mA16,3 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot60°617 nm1.100 mA3.600 mA26,4 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot30°617 nm1.100 mA3.600 mA26,4 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeWeiß120°5.500 K1.100 mA3.600 mA26,4 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot120°850 nm1.030 mA14.400 mA24,7 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot50°850 nm1.070 mA14.400 mA25,7 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot30°850 nm1.070 mA14.400 mA25,7 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeBlau120°470 nm–––freie Gruppe
Kenndaten laut Datenblatt / PflegeBlau30°470 nm–––freie Gruppe
Kenndaten laut Datenblatt / PflegeGrün120°525 nm–––freie Gruppe
Kenndaten laut Datenblatt / PflegeGrün30°525 nm–––freie Gruppe
Kenndaten laut Datenblatt / PflegeRGB120°635 nm300 mA pro Farbe3.600 mA pro Farbe21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRGB120°520 nm300 mA pro Farbe3.600 mA pro Farbe21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRGB120°470 nm300 mA pro Farbe3.600 mA pro Farbe21,6 Wfreie Gruppe

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_TOP-LIGHT-120-240_de_en_V3.1.pdf:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 15cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 15cm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 15cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 15cm below housing

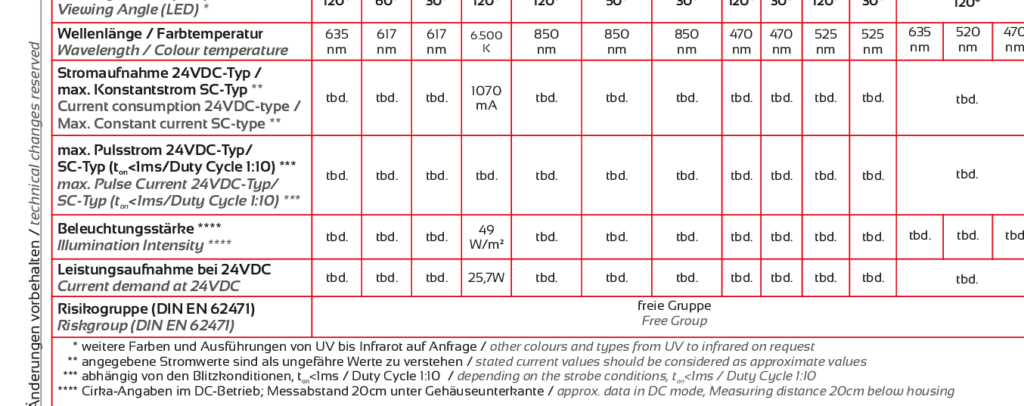

Maßzeichnung

Maßzeichnung TOP-LIGHT-120/240
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang / switching input*

* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V

M8 Stecker 6-polig · 24VDC · 3-kanalig · RGB · gemeinsamer Pluspol

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- Blau / - Blue
5grau / greygrau / grey- Grün / - Green
6rosa / pinkrosa / pink- Rot / - Red

M8 Stecker 6-polig · SC · 3-kanalig · RGB · gemeinsamer Pluspol

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- Blau / - Blue
5grau / greygrau / grey- Grün / - Green
6rosa / pinkrosa / pink- Rot / - Red

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Zubehör und Optik

Zubehör und Optik – TOP-LIGHT-120/240, Original Seite 3
Datasheet_Buechner_TOP-LIGHT-120-240_de_en_V3.1.pdf · Seite 3 · Grafik vergrößern ↗

Technische Hinweise

Technische Hinweise – TOP-LIGHT-120/240, Original Seite 4
Datasheet_Buechner_TOP-LIGHT-120-240_de_en_V3.1.pdf · Seite 4 · Grafik vergrößern ↗

Anwendung und Lichtführung

Anwendung und Lichtführung – TOP-LIGHT-120/240, Original Seite 4
Datasheet_Buechner_TOP-LIGHT-120-240_de_en_V3.1.pdf · Seite 4 · Grafik vergrößern ↗
