TOP-LIGHT-80/160

Flächenbeleuchtungen Auflicht

TOP-LIGHT-80/160

TOP-LIGHT
  • Gehäusemaß: 87 x 167 x 21 mm
  • thermisch optimiertes Alu-Gehäuse
  • optional mit Schalteingang (3,7-24V)
  • unterschiedliche Fronten/Diffusoren erhältlich
  • rot 30°, 60°, 120°
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Gehäusemaß
87 x 167 x 21 mm
Gehäuse
Aluminium gefräst, matt kugelgestrahlt, silber eloxiert
Diffusor
PMMA
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP50
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker (4-polig)* / M8-Stecker (6-polig) bei RGB-Ausführung
Anschlussspannung
24 VDC-Typ / 24 V-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
Anzahl LEDs
128
Konformität
CE, RoHS
Lebensdauer der LEDs
Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot617 nm30°–
Rot617 nm60°–
Rot635 nm120°–
Weiß–120°–
IR850 nm30°–
IR850 nm50°–
IR850 nm120°–
Blau470 nm30°–
Blau470 nm120°–
Grün525 nm30°–
Grün525 nm120°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRot120°635 nm330 mA1.600 mA11 W/m²7,9 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot60°617 nm510 mA1.600 mA–12,2 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot30°617 nm510 mA1.600 mA80 W/m²12,2 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeWeiß120°6.500 K480 mA1.600 mA15 W/m²11,5 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot120°850 nm480 mA6.400 mA–11,5 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot50°850 nm480 mA6.400 mA–11,5 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot30°850 nm480 mA6.400 mA62 W/m²11,5 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeBlau120°470 nm––––freie Gruppe
Kenndaten laut Datenblatt / PflegeBlau30°470 nm540 mA–11 W/m²13 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeGrün120°525 nm500 mA––12 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeGrün30°525 nm––––freie Gruppe

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

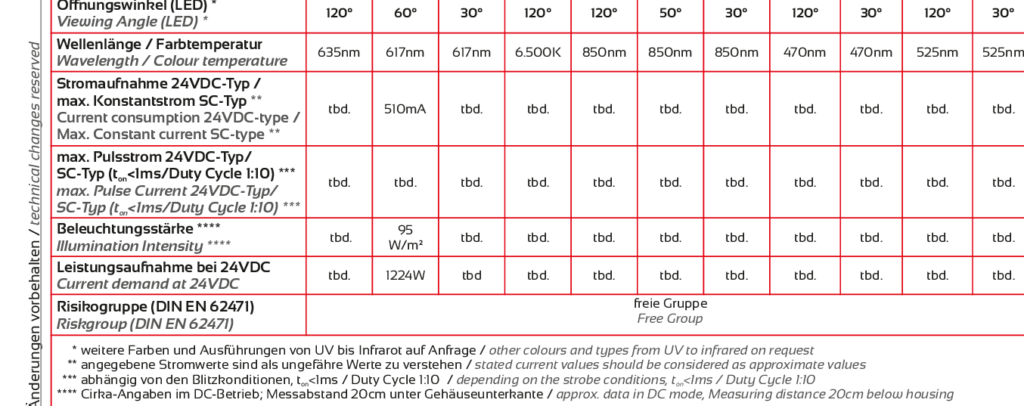

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_TOP-LIGHT-80-160_de_en_V3.1.pdf:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 15cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 15cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing

Maßzeichnung

Maßzeichnung TOP-LIGHT-80/160
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang / switching input*

* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Zubehör und Optik

Zubehör und Optik – TOP-LIGHT-80/160, Original Seite 2
Datasheet_Buechner_TOP-LIGHT-80-160_de_en_V3.1.pdf · Seite 2 · Grafik vergrößern ↗

Anwendung und Lichtführung

Anwendung und Lichtführung – TOP-LIGHT-80/160, Original Seite 3
Datasheet_Buechner_TOP-LIGHT-80-160_de_en_V3.1.pdf · Seite 3 · Grafik vergrößern ↗
