Dombeleuchtungen

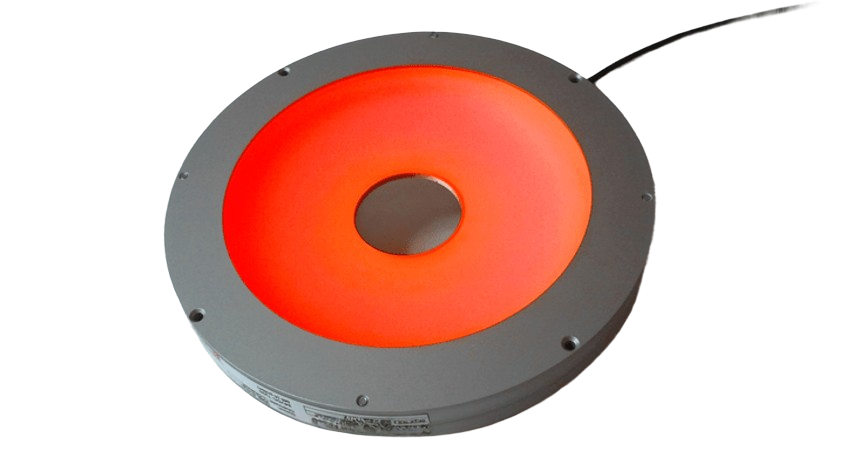

ARENA-130

ARENA

Außen- /Innendurchmesser: ca. 172/40mm
flache, lichtstarke Dome-Beleuchtung (Flatdome)
extrem diffus
rückseitiges Gewinde M40,5x0,5 zur Montage am Filtergewinde des Objektives
optional 4 unabhängig steuerbare LED-Segmente

Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen- /Innendurchmesser: ca. 172/40mm
Gehäuse: Aluminium silber eloxiert
Front / Abdeckung: PMMA
Gesamtgewicht: ca. 540 g
Betriebs-/Umgebungstemperatur: max. 50 °C empfohlen
IP-Schutzklasse: IP40
Schutzklasse: III, Betrieb an Schutzkleinspannung
Anschluss: 1-kanalige Ausführung: M8-Stecker (4-polig) / 4-kanalige Ausführung: M8-Stecker (6-polig)* 1-Channel: M8 plug (4-pin) / 4-Channel: M8 plug (6-pin)* 8-kanalige Ausführung: M12-Stecker (17-polig) / 8-Channel: M12 plug (17-pin)
Anschlussspannung: 24 VDC-Typ / 24 VDC-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
Anzahl LEDs: 128
Konformität: CE, RoHS
Lebensdauer der LEDs: Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

Lichtfarbe	Wellenlänge / Farbtemperatur	Öffnungswinkel	Linse / Ausführung
Rot	615 nm	–	–
Weiß	–	–	–
IR	850 nm	–	–
Blau	470 nm	–	–
Grün	525 nm	–	–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

Kenndatenstatus	Kanäle	Lichtfarbe	Öffnungswinkel	Wellenlänge / Farbtemperatur	Stromaufnahme / max. Konstantstrom	max. Pulsstrom	Bestrahlungsstärke W/m²	Leistungsaufnahme	Risikogruppe
Kenndaten laut Datenblatt / Pflege	1	Rot	120°	615 nm	300 mA	1.600 mA	24 W/m²	7,2 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	1	Weiß	120°	6.500 K	540 mA	4.000 mA	14 W/m²	12,9 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	1	Infrarot	120°	850 nm	730 mA	6.400 mA	35 W/m²	17,5 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	1	Blau	120°	470 nm	540 mA	4.000 mA	19 W/m²	13 W	Rg1
Kenndaten laut Datenblatt / Pflege	1	Grün	120°	525 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	4	Rot	120°	615 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	4	Weiß	120°	6.500 K	135 mA / Kanal	1.000 mA / Kanal	14 W/m²	13 W	freie Gruppe
Kenndaten laut Datenblatt / Pflege	4	Infrarot	120°	850 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	4	Blau	120°	470 nm	135 mA / Kanal	1.000 mA / Kanal	19 W/m²	13 W	Rg1
Kenndaten laut Datenblatt / Pflege	4	Grün	120°	525 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	8	Rot	120°	615 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	8	Weiß	120°	6.500 K	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	8	Infrarot	120°	850 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	8	Blau	120°	470 nm	–	–	–	–	Rg1
Kenndaten laut Datenblatt / Pflege	8	Grün	120°	525 nm	–	–	–	–	freie Gruppe

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_ARENA-130_de_en_V3.0.pdf:
Seite 2 – Kenndaten 1-kanalig / Characteristics 1-channel:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
Seite 2 – Kenndaten 4-kanalig / Characteristics 4-channel:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
Seite 2 – Kenndaten 8-kanalig / Characteristics 8-channel:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser

Maßzeichnung

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-

M8 Stecker 4-polig · SC · 1-kanalig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-
4	schwarz / black	schwarz / black	Schalteingang / switching input*

* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
4	schwarz / black	schwarz / black	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
2	weiß / white	weiß / white	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

M12 Stecker 17-polig · 24VDC · 8-kanalig

8-kanalig · 24VDC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig

PIN	Farbe	Aderfarbe	Funktion
17	weiß-grau / white-grey	weiß-grau / white-grey	+ 24V
1	braun / brown	braun / brown	- Kanal 1 / Channel 1
2	blau / blue	blau / blue	- Kanal 2 / Channel 2
3	weiß / white	weiß / white	- Kanal 3 / Channel 3
4	grün / green	grün / green	- Kanal 4 / Channel 4
5	rosa / pink	rosa / pink	- Kanal 5 / Channel 5
6	gelb / yellow	gelb / yellow	- Kanal 6 / Channel 6
7	schwarz / black	schwarz / black	- Kanal 7 / Channel 7
8	grau / grey	grau / grey	- Kanal 8 / Channel 8

M12 Stecker 17-polig · SC · 8-kanalig

8-kanalig · SC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig

PIN	Farbe	Aderfarbe	Funktion
16	gelb-braun / yellow-brown	gelb-braun / yellow-brown	+
1	braun / brown	braun / brown	- Kanal 1 / Channel 1
2	blau / blue	blau / blue	- Kanal 2 / Channel 2
3	weiß / white	weiß / white	- Kanal 3 / Channel 3
4	grün / green	grün / green	- Kanal 4 / Channel 4
5	rosa / pink	rosa / pink	- Kanal 5 / Channel 5
6	gelb / yellow	gelb / yellow	- Kanal 6 / Channel 6
7	schwarz / black	schwarz / black	- Kanal 7 / Channel 7
8	grau / grey	grau / grey	- Kanal 8 / Channel 8

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

DC-Betrieb an einem passenden Netzteil mit 24VDC
geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

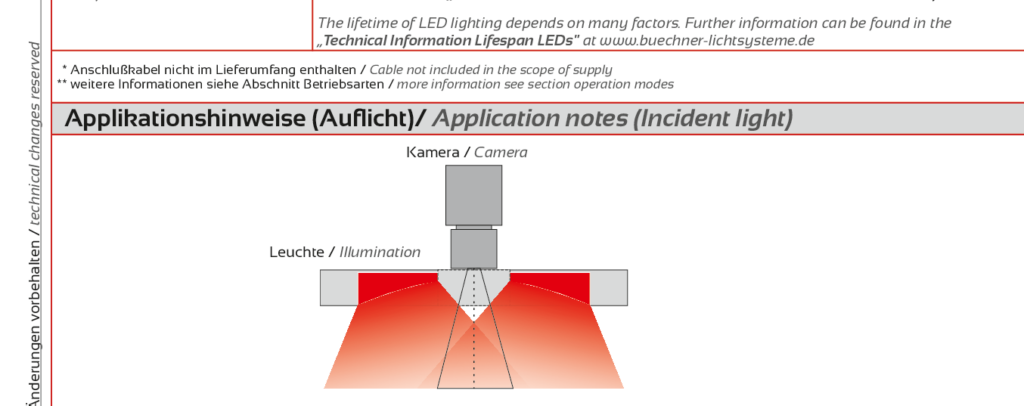

Anwendung und Lichtführung

Ausführungen und Segmentsteuerung

Datenblatt als PDF öffnen →

Preis & Bestellcode

ARENA-130 konfigurieren

Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.

Produktdaten werden geladen …

Ihr Kundenpreis

Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.

Anmelden / Registrieren

Artikelnummer–

Ihr Kundenpreis–

Bitte wählen Sie eine Ausführung.

Angebot anfordern →

Varianten durchsuchen

Artikelnummer	Ihr Kundenpreis	Beschreibung

Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.

Zubehör

Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.

Artikelnummer	Bezeichnung / Ausführung	Anfragekorb
S-0510	Kupplungsring AGW 40,5x0,5 auf AGW 40,5x0,5
S12-M85M	5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden
S510-0102	Beleuchtungscontroller IPSC1
S-0289	Reduzierring IGW 40,5x0,5 auf AGW 25,5x0,5
S12-M810M	10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden
S510-0202-E-V2	Beleuchtungscontroller HPSC1
S-0285	Reduzierring IGW 40,5x0,5 auf AGW 27x0,5
S12-M85M6P	5m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden
S520-0102	Beleuchtungscontroller IPSC2
S-0284	Reduzierring IGW 40,5x0,5 auf AGW 30,5x0,5
S12-M810M6P	10m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden
S540-0102	Beleuchtungscontroller IPSC4
S12-M1217P15	1,5m Kabel mit M12-Kupplung gerade 17-polig
S540-0200-E	Beleuchtungscontroller HPSC4
S12-M1217P50	5m Kabel mit M12-Kupplung gerade 17-polig

weitere Adapterringe und Anschlußkabel finden Sie in den gesonderten Preislisten
