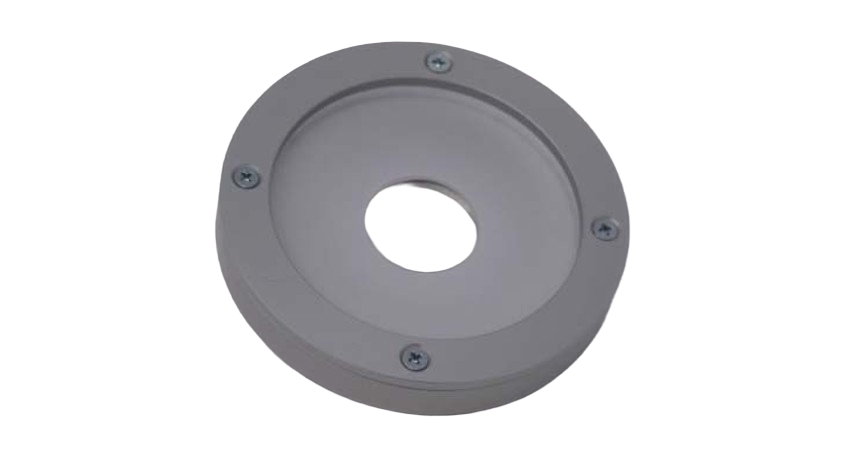

ARENA-70

Dombeleuchtungen

ARENA-70

ARENA
  • Außen- /Innendurchmesser: ca. 89,2/26,5mm
  • flache, lichtstarke Dome-Beleuchtung (Flatdome)
  • extrem diffus
  • rückseitiges Gewinde M27x0,5 zur Montage am Filtergewinde des Objektives
  • optional 4 unabhängig steuerbare LED-Segmente
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen- /Innendurchmesser
ca. 89,2/26,5mm
Gehäuse
Aluminium silber eloxiert
Diffusor
PMMA
Gesamtgewicht
ca. 125 g
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP40
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
1-kanalige Ausführung: M8-Stecker (4-polig) / 4-kanalige Ausführung: M8-Stecker (6-polig)* 1-Channel: M8 plug (4-pin) / 4-Channel: M8 plug (6-pin)*
Anschlussspannung
24 VDC-Typ / 24 VDC-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
Anzahl LEDs
80
Konformität
CE, RoHS
Lebensdauer der LEDs
Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot633 nm––
Weiß–––
IR850 nm––
Blau470 nm––
Grün525 nm––

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRot120°633 nm250 mA1040 mA4,5 W/m²6 Wfreie Gruppe
Kenndaten laut Datenblatt / Pflegeweiß120°8.200 K250 mA2080 mA10 W/m²6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot120°850 nm230 mA2160 mA19 W/m²5,5 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeBlau120°470 nm250 mA2080 mA13 W/m²6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeGrün120°525 nm––––freie Gruppe

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_ARENA-70_S203_de_en_V3.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 10mm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 10mm below housing

Maßzeichnung

Maßzeichnung ARENA-70
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang / switching input*

* ON: 3,7V (3mA) - 24V (30mA) / OFF: < 2,5V

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- Kanal 1 / Channel 1
4schwarz / blackschwarz / black- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- Kanal 1 / Channel 1
2weiß / whiteweiß / white- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

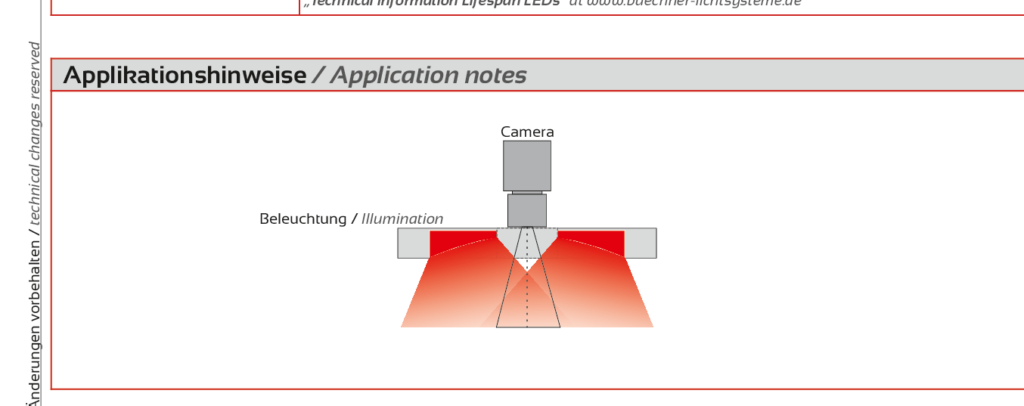

Anwendung und Lichtführung

Anwendung und Lichtführung – ARENA-70, Original Seite 3
Datasheet_Buechner_ARENA-70_S203_de_en_V3.pdf · Seite 3 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →
