Dombeleuchtungen

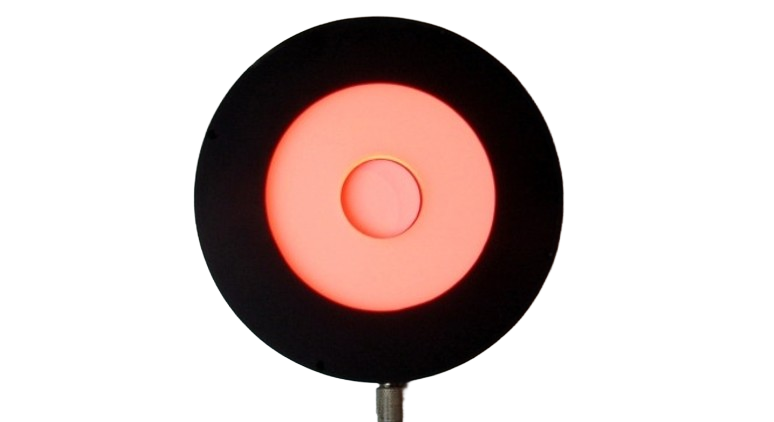

ARENA-M
- Außen- /Innendurchmesser: ca. 120/27mm
- extrem diffus für kurze Arbeitsabstände
- flaches Gehäuse (Flatdome)
- rückseitiges Gewinde M27x0,5 zur Montage am Filtergewinde des Objektives
- rot
Spezifikationen
Technische Daten
- Außen- /Innendurchmesser
- ca. 120/27mm
- Gehäuse
- Aluminium silber eloxiert
- Front / Abdeckung
- PMMA
- Gesamtgewicht
- ca. 160 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- IP40
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- 1-kanalige Ausführung: M8-Stecker (4-polig) 1-Channel: M8 plug (4-pin)
- Anschlussspannung
- 24 VDC-Typ / 24 VDC-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller, siehe Abschnitt Betriebsarten
- Anzahl LEDs
- 40 (weiß / white), 48 (rot/IR/blau, red/IR/blue)
- Konformität
- CE, RoHS
- Lebensdauer der LEDs
- Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner- lichtsysteme.de
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 615 nm | – | – |
| Weiß | – | – | – |
| IR | 850 nm | – | – |
| Blau | 470 nm | – | – |
| Grün | 525 nm | – | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | Rot | 120° | 615 nm | 100 mA | 600 mA | 57 W/m² | 2,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Weiß | 120° | 6.500 K | 140 mA | 1.500 mA | 60 W/m² | 3,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 120° | 850 nm | 150 mA | 2.400 mA | 95 W/m² | 3,6 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Blau | 120° | 470 nm | 200 mA | 1.500 mA | 100 W/m² | 4,8 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Grün | 120° | 525 nm | – | – | – | – | freie Gruppe |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_ARENA-M_de_en_V3.0.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
Maßzeichnung

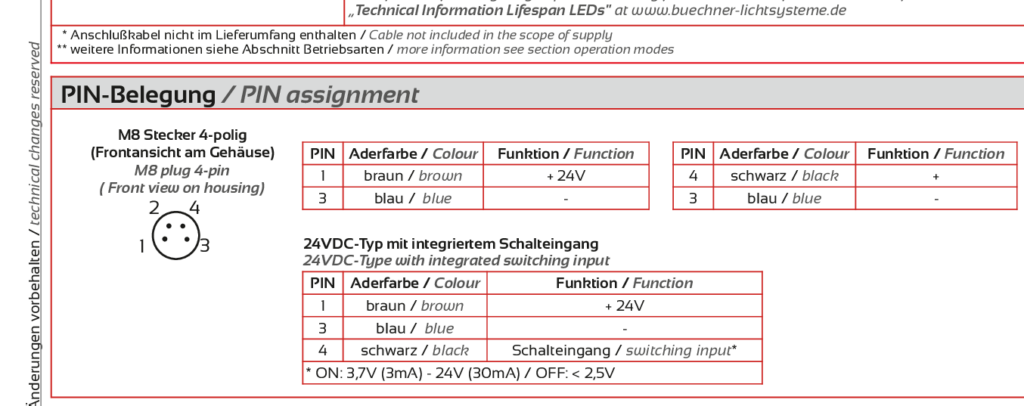

Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang / switching input |
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Zubehör und Optik
Preis & Bestellcode
ARENA-M konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Objektivmontage
Montageringe Objektiv
Passende Adapter für ARENA-M finden – mit möglichst wenigen Ringen.
Montagebeispiel: RONDO-MX
Datengrundlage und Hinweise
Erster Datenbestand: 17 Ringe aus der Büchner-Montageübersicht, Version 1.0. Die kürzeste Verbindung bezieht sich auf diesen Bestand. Weitere Ringe können zusätzliche oder kürzere Verbindungen ermöglichen. Aktuelle Verfügbarkeit, Einschraubtiefe, Bauraum und freie optische Öffnung sind vor Einsatz zu bestätigen.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S12-M85M | 5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S12-M810M | 10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S540-0200-E | Beleuchtungscontroller HPSC4 |
weitere Adapterringe und Anschlußkabel finden Sie in den gesonderten Preislisten
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
