HELIOS-100

Ringbeleuchtungen

HELIOS-100

HELIOS
  • Außen-/Innendurchmesser: ca. 101 / 67 mm
  • Montage: M72x0,75
  • IP-Schutz: IP50
  • Optional: 4 Segmente
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser
ca. 101 / 67 mm
Montage
M72x0,75
IP-Schutz
IP50
Optional
4 Segmente
Gehäuse
Aluminium gefräst, silber eloxiert
Diffusor
PMMA
Gewicht
ca. 166 g
Umgebungstemperatur
max. 50 °C empfohlen
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker 4-polig; 4-Segment: M8-Stecker 6-polig
Versorgung
24 VDC-Typ bzw. SC-Typ mit Beleuchtungscontroller
LEDs
24
Konformität
CE, RoHS
Filtergewinde
M72x0,75
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
Anschlussspannung
24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Lebensdauer der LEDs
Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot625 nm80°–
Rot625 nm45°–
Rot625 nm36°–
Rot625 nm23°–
Rot625 nm16°–
Weiß–80°–
Weiß–45°–
Weiß–36°–
Weiß–23°–
Weiß–16°–
IR850 nm80°–
IR850 nm45°–
IR850 nm36°–
IR850 nm23°–
IR850 nm16°–
Blau470 nm80°–
Blau470 nm45°–
Blau470 nm36°–
Blau470 nm23°–
Blau470 nm16°–
Grün525 nm80°–
Grün525 nm45°–
Grün525 nm36°–
Grün525 nm23°–
Grün525 nm16°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRot80°625 nm900 mA8A–21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot45°625 nm900 mA8A–21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot36°625 nm900 mA8A228 W/m²21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot23°625 nm900 mA8A255 W/m²21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot16°625 nm900 mA8A–21,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeWeiß80°5.000 K500 mA8A61 W/m²12 W1
Kenndaten laut Datenblatt / PflegeWeiß45°5.000 K500 mA8A92 W/m²12 W1
Kenndaten laut Datenblatt / PflegeWeiß36°5.000 K500 mA8A–12 W1
Kenndaten laut Datenblatt / PflegeWeiß23°5.000 K500 mA8A65 W/m²12 W1
Kenndaten laut Datenblatt / PflegeWeiß16°5.000 K500 mA8A156 W/m²12 W1
Kenndaten laut Datenblatt / PflegeInfrarot80°850 nm600 mA10,4A102 W/m²14,4 W1
Kenndaten laut Datenblatt / PflegeInfrarot45°850 nm600 mA10,4A–14,4 W1
Kenndaten laut Datenblatt / PflegeInfrarot36°850 nm600 mA10,4A–14,4 W1
Kenndaten laut Datenblatt / PflegeInfrarot16°850 nm600 mA10,4A203 W/m²14,4 W–
Kenndaten laut Datenblatt / PflegeBlau80°470 nm590 mA8A–14,1 W–
Kenndaten laut Datenblatt / PflegeBlau45°470 nm590 mA8A–14,1 W–
Kenndaten laut Datenblatt / PflegeBlau36°470 nm590 mA8A–14,1 W–
Kenndaten laut Datenblatt / PflegeBlau23°470 nm590 mA8A–14,1 W–
Kenndaten laut Datenblatt / PflegeBlau16°470 nm590 mA8A–14,1 W–
Kenndaten laut Datenblatt / PflegeGrün80°525 nm580 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün45°525 nm580 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün36°525 nm580 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün23°525 nm580 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün16°525 nm580 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeWeiß Full Spectrum80°6.500 K370 mA––8,9 W–
Kenndaten laut Datenblatt / PflegeWeiß Full Spectrum45°6.500 K370 mA––8,9 W–
Kenndaten laut Datenblatt / PflegeWeiß Full Spectrum36°6.500 K370 mA––8,9 W–
Kenndaten laut Datenblatt / PflegeWeiß Full Spectrum23°6.500 K370 mA––8,9 W–
Kenndaten laut Datenblatt / PflegeWeiß Full Spectrum16°6.500 K370 mA––8,9 W–
Kenndaten nicht verfügbarIR23°850 nm–––––
Weitere bisherige Kenndaten · 1 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromLeistungsaufnahmeRisikogruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot24°850 nm600 mA10,4A14,4 W2

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_HELIOS-100_de_en_V3.0.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke W/m²**** Illumination Intensity W/m²****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke W/m²**** Illumination Intensity W/m² ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC

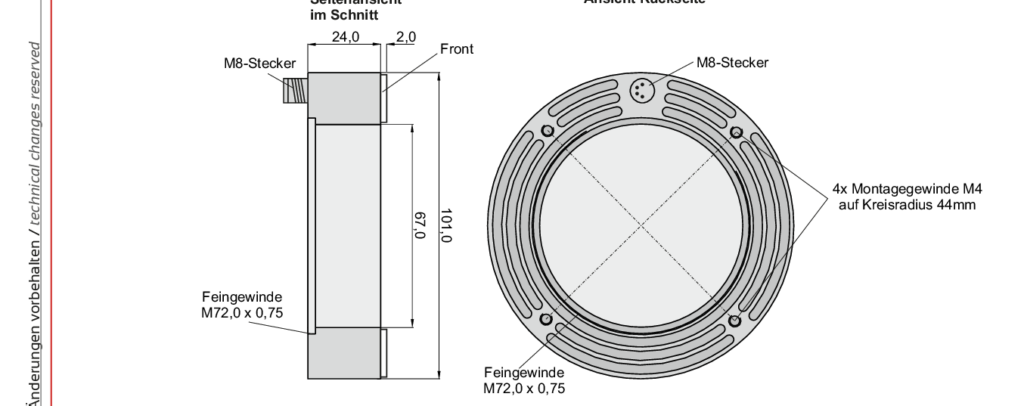

Maßzeichnung

Maßzeichnung HELIOS-100
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- Kanal 1 / Channel 1
4schwarz / blackschwarz / black- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- Kanal 1 / Channel 1
2weiß / whiteweiß / white- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M8 Stecker 6-polig · 24VDC · 4-kanalig · gemeinsamer Minuspol

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown-
3blau / blueblau / blue+24V Kanal 1 / Channel 1
4schwarz / blackschwarz / black+24V Kanal 2 / Channel
5grau / greygrau / grey+24V Kanal 3 / Channel
6rosa / pinkrosa / pink+24V Kanal 4 / Channel

M8 Stecker 6-polig · SC · 4-kanalig · gemeinsamer Minuspol

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black-
3blau / blueblau / blue+ Kanal 1 / Channel 1
2weiß / whiteweiß / white+ Kanal 2 / Channel 2
5grau / greygrau / grey+ Kanal 3 / Channel 3
6rosa / pinkrosa / pink+ Kanal 4 / Channel 4

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – HELIOS-100, Original Seite 4
Datasheet_Buechner_HELIOS-100_de_en_V3.0.pdf · Seite 4 · Grafik vergrößern ↗

Zubehör und Optik

Zubehör und Optik – HELIOS-100, Original Seite 4
Datasheet_Buechner_HELIOS-100_de_en_V3.0.pdf · Seite 4 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →
