HELIOS-130

Ringbeleuchtungen

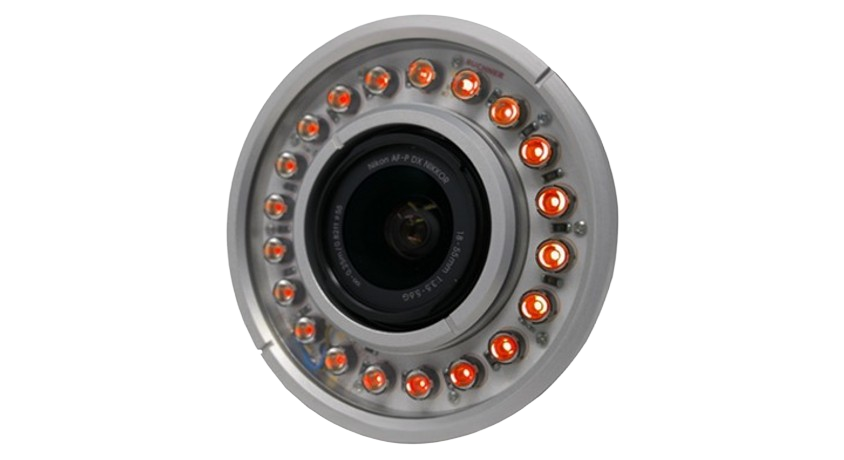

HELIOS-130

HELIOS
  • Außen-/Innendurchmesser: ca. 134 / 66 mm
  • Gehäusehöhe: ca. 25 mm
  • IP-Schutz: IP65
  • 20 High-Power LEDs
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser
ca. 134 / 66 mm
Gehäusehöhe
ca. 25 mm
IP-Schutz
IP65
Gehäuse
Aluminium gefräst, silber eloxiert
Diffusor
PMMA
Gewicht
ca. 440 g
Umgebungstemperatur
max. 50 °C empfohlen
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8 4-polig oder M12 5-polig; 4-Segment: M8 6-polig / M12 5-polig
Versorgung
24 VDC-Typ bzw. SC-Typ mit Beleuchtungscontroller
LEDs
20
Konformität
CE, RoHS
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
Anschlussspannung
24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Lebensdauer der LEDs
Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot625 nm80°–
Rot625 nm45°–
Rot625 nm36°–
Rot625 nm23°–
Rot625 nm16°–
Weiß–80°–
Weiß–45°–
Weiß–36°–
Weiß–23°–
Weiß–16°–
IR850 nm80°–
IR850 nm45°–
IR850 nm36°–
IR850 nm23°–
IR850 nm16°–
Blau470 nm80°–
Blau470 nm45°–
Blau470 nm36°–
Blau470 nm23°–
Blau470 nm16°–
Grün525 nm80°–
Grün525 nm45°–
Grün525 nm36°–
Grün525 nm23°–
Grün525 nm16°–
UV365 nm30°–
UV365 nm60°–
UV365 nm120°–
UV385 nm30°–
UV385 nm60°–
UV385 nm120°–
UV395 nm30°–
UV395 nm60°–
UV395 nm120°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRot80°625 nm590 mA4A85 W/m²14 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot36°625 nm590 mA4A–14 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot23°625 nm590 mA4A–14 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot16°625 nm590 mA4A430 W/m²14 Wfreie Gruppe
Kenndaten laut Datenblatt / Pflegeweiß80°5.000 K590 mA8A65 W/m²14 W–
Kenndaten laut Datenblatt / Pflegeweiß36°5.000 K590 mA8A118 W/m²14 W–
Kenndaten laut Datenblatt / Pflegeweiß23°5.000 K590 mA8A138 W/m²14 W–
Kenndaten laut Datenblatt / Pflegeweiß16°5.000 K590 mA8A150 W/m²14 W–
Kenndaten laut Datenblatt / PflegeInfrarot36°850 nm590 mA12A–14 W–
Kenndaten laut Datenblatt / PflegeInfrarot16°850 nm590 mA12A300 W/m²14 W–
Kenndaten laut Datenblatt / PflegeBlau80°470 nm590 mA8A65 W/m²14 W–
Kenndaten laut Datenblatt / PflegeBlau36°470 nm590 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeBlau23°470 nm590 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeBlau16°470 nm590 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün80°525 nm590 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün36°525 nm590 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün23°525 nm590 mA8A–14 W–
Kenndaten laut Datenblatt / PflegeGrün16°525 nm590 mA8A–14 W–
Kenndaten nicht verfügbarRot45°625 nm–––––
Kenndaten nicht verfügbarWeiß45°––––––
Kenndaten nicht verfügbarIR80°850 nm–––––
Kenndaten nicht verfügbarIR45°850 nm–––––
Kenndaten nicht verfügbarIR23°850 nm–––––
Kenndaten nicht verfügbarBlau45°470 nm–––––
Kenndaten nicht verfügbarGrün45°525 nm–––––
Kenndaten nicht verfügbarUV30°365 nm–––––
Kenndaten nicht verfügbarUV60°365 nm–––––
Kenndaten nicht verfügbarUV120°365 nm–––––
Kenndaten nicht verfügbarUV30°385 nm–––––
Kenndaten nicht verfügbarUV60°385 nm–––––
Kenndaten nicht verfügbarUV120°385 nm–––––
Kenndaten nicht verfügbarUV30°395 nm–––––
Kenndaten nicht verfügbarUV60°395 nm–––––
Kenndaten nicht verfügbarUV120°395 nm–––––
Weitere bisherige Kenndaten · 2 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot90°850 nm590 mA12A–14 W–
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot24°850 nm590 mA12A135 W/m²14 W2

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_HELIOS-130_de_en_V3.2.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke W/m² **** Illumination Intensity W/m² ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm

Maßzeichnung

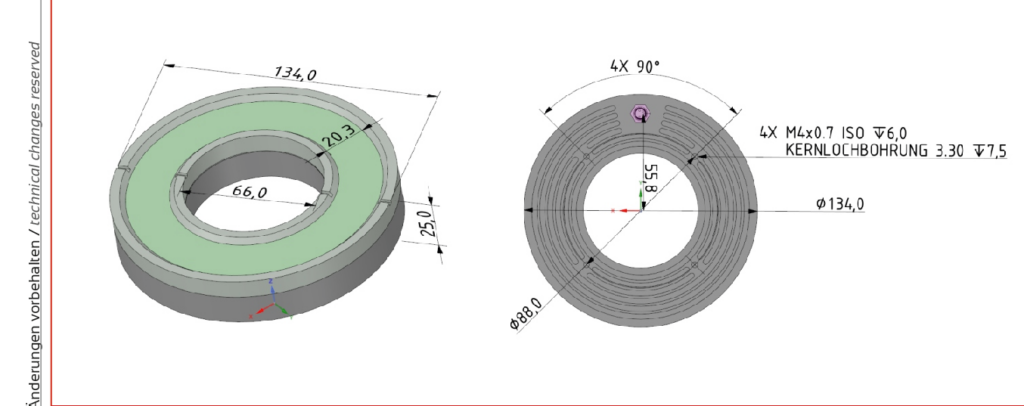

Maßzeichnung HELIOS-130
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang*

* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V

M12 Stecker 5-polig · 24VDC · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M12 Stecker 5-polig · SC · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M12 Stecker 5-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang*

* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – HELIOS-130, Original Seite 5
Datasheet_Buechner_HELIOS-130_de_en_V3.2.pdf · Seite 5 · Grafik vergrößern ↗

Zubehör und Optik

Zubehör und Optik – HELIOS-130, Original Seite 5
Datasheet_Buechner_HELIOS-130_de_en_V3.2.pdf · Seite 5 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →

Alternativen

Ähnliche Produkte

CORONA-180CORONA-180IRIDA-180IRIDA-180CORONA-LCORONA-L

Produktanfrage

HELIOS-130 für Ihre Anwendung prüfen

Beschreiben Sie kurz Ihre Prüfaufgabe. Die Anfrage wird per E-Mail an Büchner Lichtsysteme gesendet und nicht als Formulardatensatz in WordPress gespeichert.

Produkt: HELIOS-130
