Ringbeleuchtungen

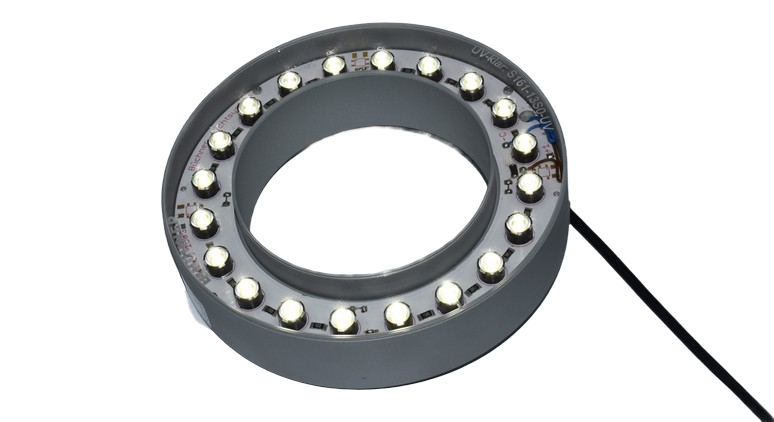

HELIOS-180

HELIOS

Außen-/Innendurchmesser: ca. 180 / 131 mm
Gehäusehöhe: ca. 30 mm
IP-Schutz: IP54
24 High-Power LEDs

Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser: ca. 180 / 131 mm
Gehäusehöhe: ca. 30 mm
IP-Schutz: IP54
Gehäuse: Aluminium, silber eloxiert
Diffusor: PMMA
Gewicht: im PDF V3.0 nicht spezifiziert
Umgebungstemperatur: max. 50 °C empfohlen
Schutzklasse: III, Betrieb an Schutzkleinspannung
Anschluss: M8-Stecker 4-polig; 4-Segment: M8-Stecker 6-polig
Versorgung: 24 VDC-Typ bzw. SC-Typ mit Beleuchtungscontroller
LEDs: 24
Konformität: CE, RoHS
Betriebs-/Umgebungstemperatur: max. 50 °C empfohlen
Anschlussspannung: 24 VDC-Typ / 24 VDC-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Lebensdauer der LEDs: Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

Lichtfarbe	Wellenlänge / Farbtemperatur	Öffnungswinkel	Linse / Ausführung
Rot	625 nm	80°	–
Rot	625 nm	45°	–
Rot	625 nm	36°	–
Rot	625 nm	23°	–
Rot	625 nm	16°	–
Weiß	–	80°	–
Weiß	–	45°	–
Weiß	–	36°	–
Weiß	–	23°	–
Weiß	–	16°	–
IR	850 nm	80°	–
IR	850 nm	45°	–
IR	850 nm	36°	–
IR	850 nm	23°	–
IR	850 nm	16°	–
Blau	470 nm	80°	–
Blau	470 nm	45°	–
Blau	470 nm	36°	–
Blau	470 nm	23°	–
Blau	470 nm	16°	–
Grün	525 nm	80°	–
Grün	525 nm	45°	–
Grün	525 nm	36°	–
Grün	525 nm	23°	–
Grün	525 nm	16°	–
UV	365 nm	30°	–
UV	365 nm	60°	–
UV	365 nm	120°	–
UV	385 nm	30°	–
UV	385 nm	60°	–
UV	385 nm	120°	–
UV	395 nm	30°	–
UV	395 nm	60°	–
UV	395 nm	120°	–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

Kenndatenstatus	Lichtfarbe	Öffnungswinkel	Wellenlänge / Farbtemperatur	Stromaufnahme / max. Konstantstrom	max. Pulsstrom	Bestrahlungsstärke W/m²	Leistungsaufnahme	Risikogruppe
Kenndaten laut Datenblatt / Pflege	Rot	80°	625 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Rot	45°	625 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Rot	36°	625 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Rot	23°	625 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Rot	16°	625 nm	–	–	–	–	freie Gruppe
Kenndaten laut Datenblatt / Pflege	Weiß	80°	5.000 K	740 mA	8A	70 W/m²	17,8 W	1
Kenndaten laut Datenblatt / Pflege	Weiß	45°	5.000 K	740 mA	8A	–	17,8 W	1
Kenndaten laut Datenblatt / Pflege	Weiß	36°	5.000 K	740 mA	8A	–	17,8 W	1
Kenndaten laut Datenblatt / Pflege	Weiß	23°	5.000 K	740 mA	8A	77 W/m²	17,8 W	1
Kenndaten laut Datenblatt / Pflege	Weiß	16°	5.000 K	740 mA	8A	–	17,8 W	1
Kenndaten laut Datenblatt / Pflege	Infrarot	80°	850 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	Infrarot	45°	850 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	Infrarot	36°	850 nm	–	–	–	–	1
Kenndaten nicht verfügbar	Infrarot	16°	850 nm	–	–	–	–	–
Kenndaten laut Datenblatt / Pflege	Blau	80°	470 nm	–	–	44 W/m²	–	–
Kenndaten nicht verfügbar	Blau	45°	470 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Blau	36°	470 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Blau	23°	470 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Blau	16°	470 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Grün	80°	525 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Grün	45°	525 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Grün	36°	525 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Grün	23°	525 nm	–	–	–	–	–
Kenndaten nicht verfügbar	Grün	16°	525 nm	–	–	–	–	–
Kenndaten laut Datenblatt / Pflege	UV	30°	365 nm	730 mA	7,2A	–	17,5 W	–
Kenndaten laut Datenblatt / Pflege	UV	60°	365 nm	730 mA	7,2A	106 W/m²	17,5 W	–
Kenndaten laut Datenblatt / Pflege	UV	120°	365 nm	730 mA	7,2A	–	17,5 W	–
Kenndaten laut Datenblatt / Pflege	UV	30°	385 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	UV	60°	385 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	UV	120°	385 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	UV	30°	395 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	UV	60°	395 nm	–	–	–	–	1
Kenndaten laut Datenblatt / Pflege	UV	120°	395 nm	–	–	–	–	1
Kenndaten nicht verfügbar	IR	23°	850 nm	–	–	–	–	–

Weitere bisherige Kenndaten · 1 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

Kenndatenstatus	Lichtfarbe	Öffnungswinkel	Wellenlänge / Farbtemperatur	Risikogruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigt	Infrarot	24°	850 nm	2

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_HELIOS-180_de_en_V3.0.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke W/m²**** Illumination Intensity W/m²****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
***** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke W/m²**** Illumination Intensity W/m² ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
***** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke W/m²**** Illumination Intensity W/m²****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
***** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
***** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm

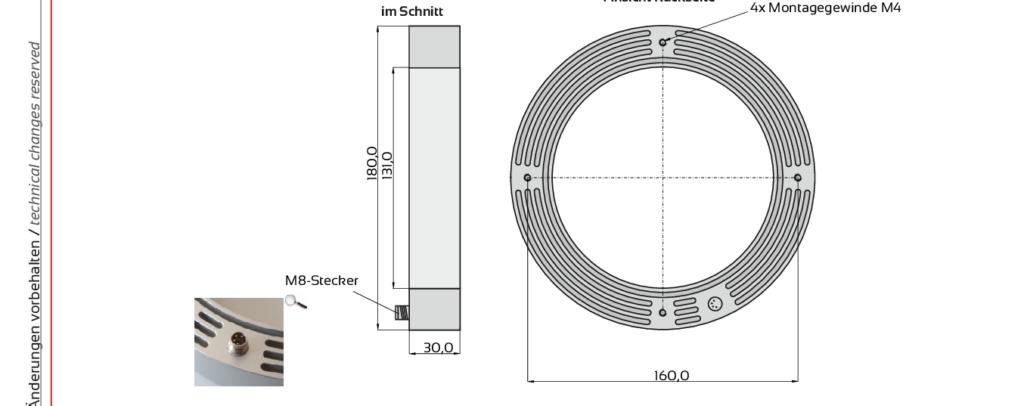

Maßzeichnung

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-

M8 Stecker 4-polig · SC · 1-kanalig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-
4	schwarz / black	schwarz / black	Schalteingang*

* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
4	schwarz / black	schwarz / black	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	+
3	blau / blue	blau / blue	- Kanal 1 / Channel 1
2	weiß / white	weiß / white	- Kanal 2 / Channel 2
5	grau / grey	grau / grey	- Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	- Kanal 4 / Channel 4

M8 Stecker 6-polig · 24VDC · 4-kanalig · gemeinsamer Minuspol

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	-
3	blau / blue	blau / blue	+24V Kanal 1 / Channel 1
4	schwarz / black	schwarz / black	+24V Kanal 2 / Channel
5	grau / grey	grau / grey	+24V Kanal 3 / Channel
6	rosa / pink	rosa / pink	+24V Kanal 4 / Channel

M8 Stecker 6-polig · SC · 4-kanalig · gemeinsamer Minuspol

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
4	schwarz / black	schwarz / black	-
3	blau / blue	blau / blue	+ Kanal 1 / Channel 1
2	weiß / white	weiß / white	+ Kanal 2 / Channel 2
5	grau / grey	grau / grey	+ Kanal 3 / Channel 3
6	rosa / pink	rosa / pink	+ Kanal 4 / Channel 4

M8 Stecker 6-polig · 24VDC mit Schalteingang · 4-kanalig

Frontansicht am Gehäuse

PIN	Farbe	Aderfarbe	Funktion
1	braun / brown	braun / brown	+ 24V
3	blau / blue	blau / blue	-
2	weiß / white	weiß / white	Schalteingang Kanal 1* / switching input Channel 1*
4	schwarz / black	schwarz / black	Schalteingang Kanal 2* / switching input Channel 2*
5	grau / grey	grau / grey	Schalteingang Kanal 3* / switching input Channel 3*
6	rosa / pink	rosa / pink	Schalteingang Kanal 4* / switching input Channel 4*

* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

DC-Betrieb an einem passenden Netzteil mit 24VDC
geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestrohmung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Zubehör und Optik

Datenblatt als PDF öffnen →

Preis & Bestellcode

HELIOS-180 konfigurieren

Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.

Produktdaten werden geladen …

Ihr Kundenpreis

Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.

Anmelden / Registrieren

Artikelnummer–

Ihr Kundenpreis–

Bitte wählen Sie eine Ausführung.

Angebot anfordern →

Varianten durchsuchen

Artikelnummer	Ihr Kundenpreis	Beschreibung

Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.

Auslegungshilfe

Leuchtfleck-Rechner für Ringbeleuchtungen

Berechnet den theoretischen Leuchtfleck einer geklappten LED-Leiterplatte. Die innerste LED-Reihe bildet den Drehpunkt; die Leiterplatte fällt nach außen zum Werkstück ab. Alle LEDs strahlen senkrecht zur Leiterplattenebene.

Geometrie plausibel

Innere LED-Reihe Ø [mm] LED-Reihen Reihenabstand [mm] Klappwinkel β [°] LED-Öffnungswinkel α [°] Arbeitsabstand innen [mm]

Leiterplatte LED / Lichtkegel Drehpunkt innen optische Achse

Lichtkegel Mittelstrahlen Beschriftungen

Leuchtfleck Ø–

Erste Kegelberührung–

Erste Achsenkreuzung–

Außenreihe näher am Werkstück–

Abstand Außenreihe–

Zentrum–

Berechnungsdetails

LED-Reihen

Reihe	Radius	Absenkung	Abstand Werkstück	Kegelberührung	Achsenkreuzung

Modellannahme: Die innere LED-Reihe ist der feste Drehpunkt. Die Leiterplatte fällt mit β nach außen zum Werkstück ab. Die LEDs stehen senkrecht zur Leiterplatte; der Öffnungswinkel α liegt symmetrisch um die jeweilige optische Achse. Reale Linsen, Diffusoren und Intensitätsgrenzen können den praktisch nutzbaren Lichtfleck verändern.

Zubehör

Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.

Artikelnummer	Bezeichnung / Ausführung	Anfragekorb
S163-13A	Front HELIOS-180 klar antireflection
S163-53S0	Front Polfilter linear HELIOS-180
S510-0102	Lighting controller IPSC1
S163-13S1	Diffuser HELIOS-180 1-sided sat. (Trans. 91%)
S12-M85M	5m cable M8-plug straight 4-pole to open wire ends
S510-0202-E-V2	Lighting controller HPSC1
S163-23S0	Diffuser HELIOS-180 material 010 (Trans. 68%)
S12-M810M	10m cable M8-plug straight 4-pole to open wire ends
S520-0102	Lighting controller IPSC2
S163-33S0	Diffuser HELIOS-180 material 017 (Trans. 90%)
S12-M85M6P	5m cable M8-plug straight 6-pole to open wire ends
S540-0102	Lighting controller IPSC4
S163-43S0	Diffuser HELIOS-180 material 060 (Trans. 45%)
S12-M810M6P	10m cable M8-plug straight 6-pole to open wire ends
S540-0200-E	Lighting controller HPSC4
