HELIOS-240

Ringbeleuchtungen

HELIOS-240

HELIOS
  • Außen-/Innendurchmesser: ca. 240 / 190 mm
  • IP-Schutz: IP54
  • 20 LEDs (1/4 Kanal) bzw. 40 LEDs (2 Kanal)
  • Optional: zweifarbig
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser
ca. 240 / 190 mm
IP-Schutz
IP54
Optional
zweifarbig
Gehäuse
Aluminium, schwarz eloxiert
Diffusor
PMMA
Gewicht
ca. 590 g
Umgebungstemperatur
max. 50 °C empfohlen
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker 4-polig; Mehrkanal: M8-Stecker 6-polig
Versorgung
24 VDC-Typ bzw. SC-Typ mit Beleuchtungscontroller
LEDs
20 (1-/4-Kanal), 40 (2-Kanal)
Konformität
CE, RoHS
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
Anschlussspannung
24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Lebensdauer der LEDs
Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot625 nm80°–
Rot625 nm36°–
Rot625 nm23°–
Rot625 nm16°–
Weiß–80°–
Weiß–36°–
Weiß–23°–
Weiß–16°–
IR850 nm80°–
IR850 nm36°–
IR850 nm23°–
IR850 nm16°–
Blau470 nm80°–
Blau470 nm36°–
Blau470 nm23°–
Blau470 nm16°–
Grün525 nm80°–
Grün525 nm36°–
Grün525 nm23°–
Grün525 nm16°–
IR850 nm90°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Bei zweikanaligen Ausführungen können Lichtfarbe und Öffnungswinkel je Kanal unterschiedlich sein. Die Übersicht führt die dokumentierten Einzelmerkmale auf; die vollständige Kanal-Kombination ist der Preisliste bzw. dem Konfigurator zu entnehmen.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturRisikogruppe
Kenndaten laut Datenblatt / PflegeRot80°625 nmfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot36°625 nmfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot23°625 nmfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot16°625 nmfreie Gruppe
Kenndaten nicht verfügbarweiß80°5.000 K–
Kenndaten nicht verfügbarweiß36°5.000 K–
Kenndaten nicht verfügbarweiß23°5.000 K–
Kenndaten nicht verfügbarweiß16°5.000 K–
Kenndaten nicht verfügbarInfrarot80°850 nm–
Kenndaten nicht verfügbarInfrarot36°850 nm–
Kenndaten nicht verfügbarBlau80°470 nm–
Kenndaten nicht verfügbarBlau36°470 nm–
Kenndaten nicht verfügbarBlau23°470 nm–
Kenndaten nicht verfügbarBlau16°470 nm–
Kenndaten nicht verfügbarIR23°850 nm–
Kenndaten nicht verfügbarIR16°850 nm–
Kenndaten nicht verfügbarGrün80°525 nm–
Kenndaten nicht verfügbarGrün36°525 nm–
Kenndaten nicht verfügbarGrün23°525 nm–
Kenndaten nicht verfügbarGrün16°525 nm–
Kenndaten nicht verfügbarIR90°850 nm–
Weitere bisherige Kenndaten · 6 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturRisikogruppe
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot24°850 nm2
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarot18°850 nm–
Quellenreferenz · nicht als bestellbare Ausführung bestätigtGrün80°528 nm–
Quellenreferenz · nicht als bestellbare Ausführung bestätigtGrün36°528 nm–
Quellenreferenz · nicht als bestellbare Ausführung bestätigtGrün23°528 nm–
Quellenreferenz · nicht als bestellbare Ausführung bestätigtGrün16°528 nm–

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_HELIOS-240_de_en_V3.1.pdf:
Seite 2 – Kenndaten / Characteristics:
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request
Seite 2 – Kenndaten / Characteristics:
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request

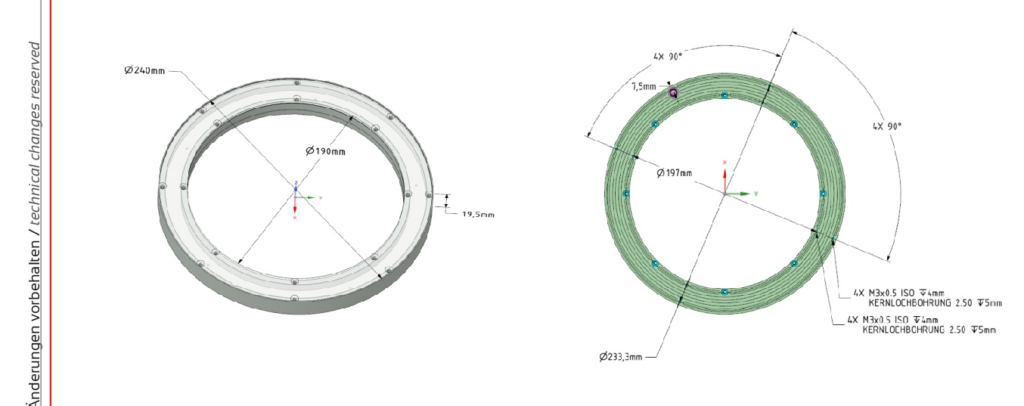

Maßzeichnung

Maßzeichnung HELIOS-240
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang*

* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V

M8 Stecker 6-polig · 24VDC · 4-kanalig

4-kanalig · 24VDC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue- Kanal 1 / Channel 1
4schwarz / blackschwarz / black- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M8 Stecker 6-polig · SC · 4-kanalig

4-kanalig · SC · 4-kanalig · gemeinsamer Pluspol · M8 Stecker 6-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue- Kanal 1 / Channel 1
2weiß / whiteweiß / white- Kanal 2 / Channel 2
5grau / greygrau / grey- Kanal 3 / Channel 3
6rosa / pinkrosa / pink- Kanal 4 / Channel 4

M12 Stecker 17-polig · 24VDC · 8-kanalig

8-kanalig · 24VDC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
17weiß-grau / white-greyweiß-grau / white-grey+ 24V
1braun / brownbraun / brown- Kanal 1 / Channel 1
2blau / blueblau / blue- Kanal 2 / Channel 2
3weiß / whiteweiß / white- Kanal 3 / Channel 3
4grün / greengrün / green- Kanal 4 / Channel 4
5rosa / pinkrosa / pink- Kanal 5 / Channel 5
6gelb / yellowgelb / yellow- Kanal 6 / Channel 6
7schwarz / blackschwarz / black- Kanal 7 / Channel 7
8grau / greygrau / grey- Kanal 8 / Channel 8

M12 Stecker 17-polig · SC · 8-kanalig

8-kanalig · SC · 8-kanalig · gemeinsamer Pluspol · M12 Stecker 17-polig

Steckerzeichnung
PINFarbeAderfarbeFunktion
16gelb-braun / yellow-browngelb-braun / yellow-brown+
1braun / brownbraun / brown- Kanal 1 / Channel 1
2blau / blueblau / blue- Kanal 2 / Channel 2
3weiß / whiteweiß / white- Kanal 3 / Channel 3
4grün / greengrün / green- Kanal 4 / Channel 4
5rosa / pinkrosa / pink- Kanal 5 / Channel 5
6gelb / yellowgelb / yellow- Kanal 6 / Channel 6
7schwarz / blackschwarz / black- Kanal 7 / Channel 7
8grau / greygrau / grey- Kanal 8 / Channel 8

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestrohmung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – HELIOS-240, Original Seite 5
Datasheet_Buechner_HELIOS-240_de_en_V3.1.pdf · Seite 5 · Grafik vergrößern ↗

Zubehör und Optik

Zubehör und Optik – HELIOS-240, Original Seite 5
Datasheet_Buechner_HELIOS-240_de_en_V3.1.pdf · Seite 5 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →
