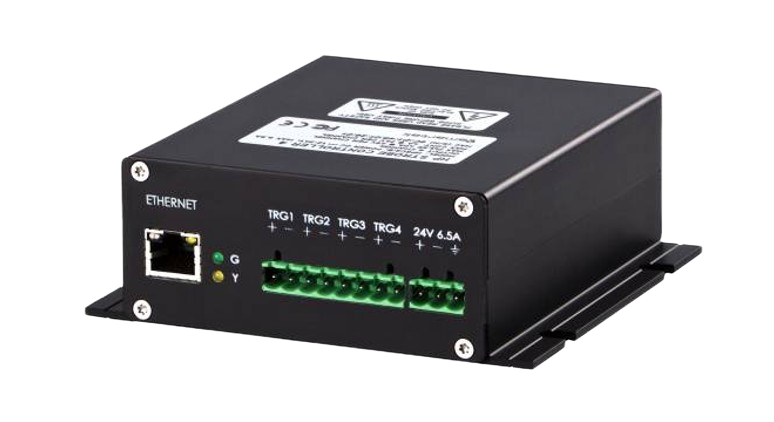

Beleuchtungscontroller / Blitzsteuerung
HPSC4
- Schnittstelle: Ethernet
- Ausgangskanäle: 4
- Blitzstrom/Kanal: max. 40 A @ 48 V
- Dauerstrom/Kanal: max. 5 A @ 24 V
- Pulsweite: 1 µs bis 60 s
Spezifikationen
Technische Daten
- Schnittstelle
- Ethernet
- Ausgangskanäle
- 4
- Blitzstrom/Kanal
- max. 40 A @ 48 V
- Dauerstrom/Kanal
- max. 5 A @ 24 V
- Pulsweite
- 1 µs bis 60 s
- Asynchroner Betrieb
- vollständig unabhängige Timing-Kanäle
- Betriebsarten
- Continuous, External Trigger, Internal Trigger, Software Trigger, External Switch
- Max. Spannung
- 48 V gepulst / kontinuierlich
- Max. Strom
- 40 A @ 48 V je Kanal; bis 160 A gesamt
- Stromauflösung
- bis 1 mA
- Dauerstrom
- 4 A @ 24 V je Kanal; bis 5 A gesamt
- Gehäuse
- Black anodized aluminum case
- Gesamtgewicht
- 635 g
- Betriebs-/Umgebungstemperatur
- From -5 °C/+23°F up to +50 °C/+122°F
- Anschlussspannung
- 12 V – 24 V DC (min 11 V, max 26 V) at max. 6,5A
- Konformität
- CE, FCC, RoHS2
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Kanäle | Versorgungsspannung | Ausgangsspannung | Dauerstrom (Ausgang) | max. Pulsstrom | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| HPSC4 | 4 | 12 V – 24 V DC (min 11 V, max 26 V) at max. 6,5A | 48 V (pulsed/continuous) | 4A @ 24 V (per channel) up to 5A @ 24 V (in total) | 40A @ 48 V (per channel) up to 160A @ 48 V (in total) | Max. 150 W (depending on load) |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß SMARTEKvision_StrobeController_Datasheet_Manual_v2_2_1-8.pdf:
HPSC4 (Seite 8):
Operating Modes: Continuous, External Trigger, Internal Trigger, Software Trigger, External Switch
Max. Voltage: 48V (pulsed/continuous)
Max Current: 40A @ 48V (per channel) up to 160A @ 48V (in total)
Current Resolution: down to 1mA
Max. continuous current: 4A @ 24V (per channel) up to 5A @ 24V (in total)
Pulse output range: 1µs – 60s, 1µs resolution
Maximum frequency (External Trigger): 50kHz
Maximum frequency (Internal Trigger Generator, External Switch Mode): 25kHz
Trigger input: Opto-isolated, HIGH at 3V – 24V; positive or negative edge
Trigger output: Opto-isolated, max. 30V / 50mA
Control: Ethernet (10Base-T/100Base-TX) RS-232 or USB1.x/2.0 on request
Input Power requirements: 12V – 24V DC (min 11V, max 26V) at max. 6.5A
Power consumption: Max. 150W (depending on load)
External dimensions (H / W / L): 45 x 130 x 124 [mm]
Maßzeichnung
Anschluss und PIN-Belegung
Phoenix Contact MSTB 2,5/3-ST-5,08 · Controller-Versorgung
Controller-Versorgung · Phoenix Contact MSTB 2,5/3-ST-5,08
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| + | – | – | Power Supply +12 to 24V DC |
| - | – | – | Power GND |
| PE | – | – | Protective Earth |
Klemmenbezeichnungen laut Original; keine zusätzlichen numerischen PIN-Nummern abgeleitet.
RJ45 · Ethernet · Konfiguration
Ethernet · Konfiguration · RJ45
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | TX+ |
| 2 | – | – | TX- |
| 3 | – | – | RX+ |
| 6 | – | – | RX- |
Das Original führt für Ethernet diese vier Kontakte auf. Andere Kontakte werden nicht als unbelegt ergänzt.
USB-B · USB · Konfiguration, falls vorhanden
USB · Konfiguration, falls vorhanden · USB-B
USB-B-Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | V+ |
| 2 | – | – | D- |
| 3 | – | – | D+ |
| 4 | – | – | V- |
Gilt ausschließlich für Geräteausführungen mit USB-Schnittstelle. USB 1.x/2.0, Kabel Typ A auf B; virtueller serieller COM-Port laut Handbuch.
D-Sub 9-polig · RS232 · Konfiguration
RS232 · Konfiguration · D-Sub 9-polig
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 2 | – | – | TxD am Controller → RxD am PC |
| 3 | – | – | RxD am Controller ← TxD am PC |
| 5 | – | – | GND |
| 4 ↔ 6 | – | – | Handshaking loop back |
| 7 ↔ 8 | – | – | Handshaking loop back |
| 1, 9 | – | – | Not connected |
Controllerseite beachten. Im Original sind zusätzlich die Signalnamen der PC-Seite gegenübergestellt.

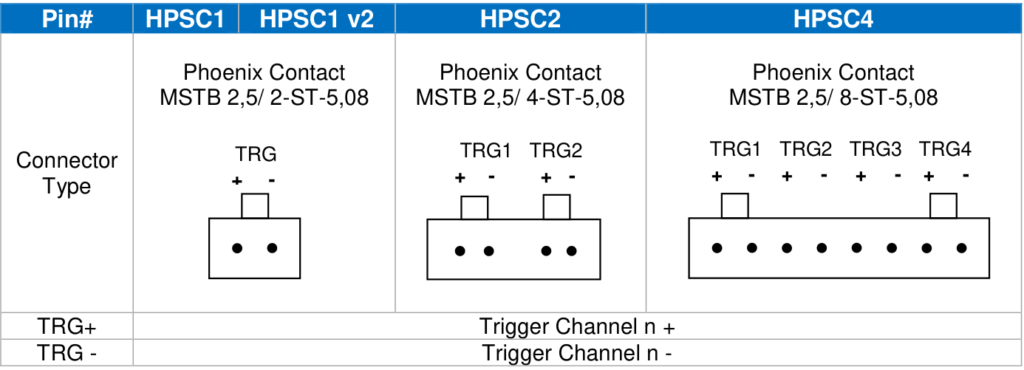

Phoenix Contact MSTB 2,5/8-ST-5,08 · HPSC4 · Trigger-Eingang
4-kanalig · HPSC4 · Trigger-Eingang · Phoenix Contact MSTB 2,5/8-ST-5,08
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| TRG1 + | – | – | Trigger Channel 1 + |
| TRG2 + | – | – | Trigger Channel 2 + |
| TRG3 + | – | – | Trigger Channel 3 + |
| TRG4 + | – | – | Trigger Channel 4 + |
| TRG1 - | – | – | Trigger Channel 1 - |
| TRG2 - | – | – | Trigger Channel 2 - |
| TRG3 - | – | – | Trigger Channel 3 - |
| TRG4 - | – | – | Trigger Channel 4 - |
HIGH: >3VDC; LOW: 0–1,4VDC; empfohlen 0–24VDC; absolute Grenze 30VDC. Strom pro Eingang 6–10mA (Handbuch Seite 12). Bild zeigt mehrere Modelle; passende Spalte beachten.

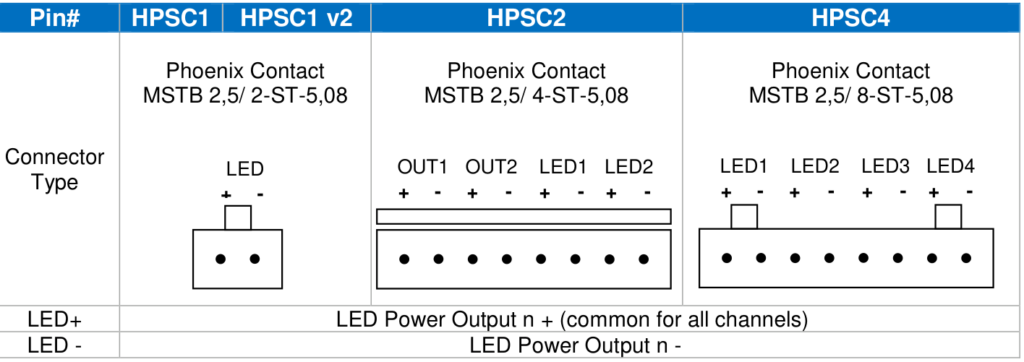

Phoenix Contact MSTB 2,5/8-ST-5,08 · HPSC4 · LED-Ausgang
4-kanalig · HPSC4 · LED-Ausgang · Phoenix Contact MSTB 2,5/8-ST-5,08
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| LED1 + | – | – | LED Power Output 1 + (gemeinsam für alle Kanäle) |
| LED2 + | – | – | LED Power Output 2 + (gemeinsam für alle Kanäle) |
| LED3 + | – | – | LED Power Output 3 + (gemeinsam für alle Kanäle) |
| LED4 + | – | – | LED Power Output 4 + (gemeinsam für alle Kanäle) |
| LED1 - | – | – | LED Power Output 1 - |
| LED2 - | – | – | LED Power Output 2 - |
| LED3 - | – | – | LED Power Output 3 - |
| LED4 - | – | – | LED Power Output 4 - |
Klemmenbezeichnungen aus der jeweiligen Modellspalte; keine zusätzliche numerische Belegung abgeleitet. HPSC2: Bild stellt LED- und Trigger-Ausgangsklemmen gemeinsam dar.

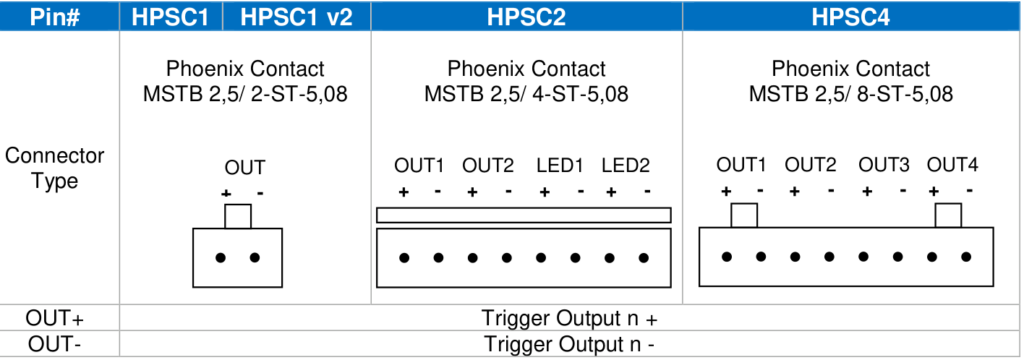

Phoenix Contact MSTB 2,5/8-ST-5,08 · HPSC4 · Trigger-Ausgang
4-kanalig · HPSC4 · Trigger-Ausgang · Phoenix Contact MSTB 2,5/8-ST-5,08
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| OUT1 + | – | – | Trigger Output 1 + |
| OUT2 + | – | – | Trigger Output 2 + |
| OUT3 + | – | – | Trigger Output 3 + |
| OUT4 + | – | – | Trigger Output 4 + |
| OUT1 - | – | – | Trigger Output 1 - |
| OUT2 - | – | – | Trigger Output 2 - |
| OUT3 - | – | – | Trigger Output 3 - |
| OUT4 - | – | – | Trigger Output 4 - |
Klemmenbezeichnungen aus der jeweiligen Modellspalte; keine zusätzliche numerische Belegung abgeleitet. HPSC2: Bild stellt LED- und Trigger-Ausgangsklemmen gemeinsam dar. Trigger-Ausgang: Open Collector, max. 30V / 50mA. Unterschiedliche Schaltungen für HPSC1 und HPSC1 v2/HPSC2/HPSC4 auf Seiten 15/16 beachten.
