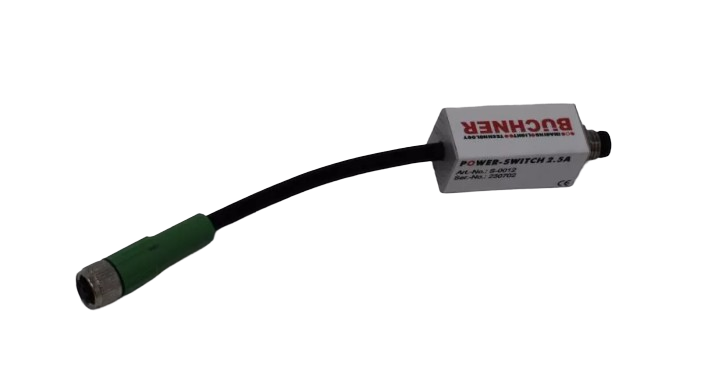

Beleuchtungscontroller / Blitzsteuerung
I-SWITCH
- PNP- oder NPN-Version
- Ansteuerung: 3,7–24 V
- Max. Laststrom: 2,5 A
Spezifikationen
Technische Daten
- Ansteuerung
- 3,7–24 V
- Max. Laststrom
- 2,5 A
- Gesamtgewicht
- ca. 24 g
- Anschluss
- M8, 4-polig
- Anschlussspannung
- 24 VDC
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Versorgungsspannung | Dauerstrom (Ausgang) |
|---|---|---|
| S-0013 – NPN / active-low | 24 VDC | max. 2,5 A |
| S-0012 – PNP / active-high | 24 VDC | max. 2,5 A |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datenblatt_I-SWITCH-2A5-V1-1.2.pdf:
Ein- und Ausgang sind nicht potentialgetrennt. NPN-Ausführung schaltet bei 0 V; PNP-Ausführung bei High-Pegel.
PNP-Ansteuerung: 3,7–24 V; mindestens 3 mA bei 3,7 V bis maximal 30 mA bei 24 V. Einschaltzeit typisch 1,1 ms, Ausschaltzeit typisch 0,25 ms.
Gehäuse-Korpusmaße (l/b/h) 35 × 15 × 15 mm. Pigtail 10 cm; andere Längen auf Wunsch.

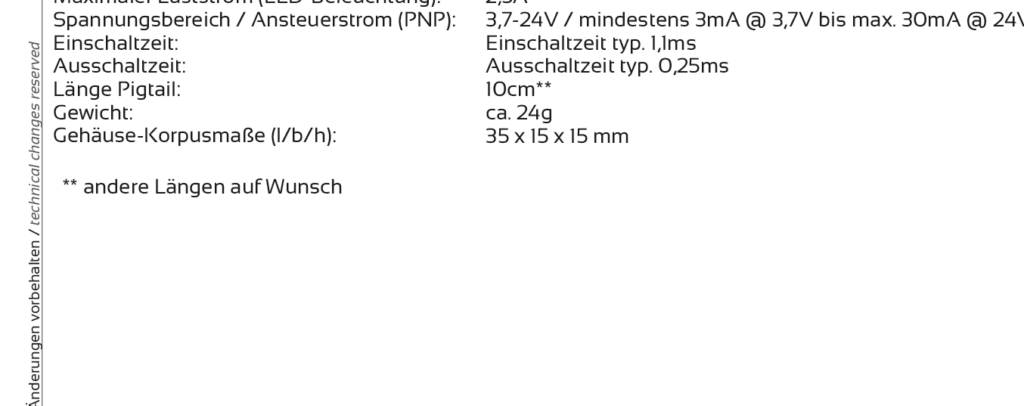

Maßzeichnung
Anschluss und PIN-Belegung
M8 Einbaustecker / Pigtail-Kupplung 4-polig · I-SWITCH · active-low NPN · Aderzuordnung
1-kanalig · I-SWITCH · active-low NPN · Aderzuordnung · M8 Einbaustecker / Pigtail-Kupplung 4-polig
Anschlussbelegung siehe Tabelle.
Verdrahtung nach Aderfarben gemäß Original
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| Eingang braun | braun | braun | +24V |
| Eingang weiß | weiß | weiß | nicht belegt (n.c.) |
| Eingang schwarz | schwarz | schwarz | Schalteingang NPN active-low |
| Eingang blau | blau | blau | 0V |
| Ausgang braun | braun | braun | Beleuchtung + |
| Ausgang weiß | weiß | weiß | nicht belegt (n.c.) |
| Ausgang schwarz | schwarz | schwarz | nicht belegt (n.c.) |
| Ausgang blau | blau | blau | Beleuchtung - |
Verdrahtung nach Aderfarben: Das Original nennt keine PIN-Nummern; diese wurden nicht aus einer Normbelegung ergänzt. Ein- und Ausgang sind nicht potentialgetrennt. NPN: aktiv bei Steuereingang auf 0V. PNP: aktiv bei High-Pegel; zulässiger Bereich laut Datenblatt 3,7–24V.
M8 Einbaustecker / Pigtail-Kupplung 4-polig · I-SWITCH · active-high PNP · Aderzuordnung
1-kanalig · I-SWITCH · active-high PNP · Aderzuordnung · M8 Einbaustecker / Pigtail-Kupplung 4-polig
Anschlussbelegung siehe Tabelle.
Verdrahtung nach Aderfarben gemäß Original
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| Eingang braun | braun | braun | +24V |
| Eingang weiß | weiß | weiß | nicht belegt (n.c.) |
| Eingang schwarz | schwarz | schwarz | Schalteingang PNP active-high |
| Eingang blau | blau | blau | 0V |
| Ausgang braun | braun | braun | Beleuchtung + |
| Ausgang weiß | weiß | weiß | nicht belegt (n.c.) |
| Ausgang schwarz | schwarz | schwarz | nicht belegt (n.c.) |
| Ausgang blau | blau | blau | Beleuchtung - |
Verdrahtung nach Aderfarben: Das Original nennt keine PIN-Nummern; diese wurden nicht aus einer Normbelegung ergänzt. Ein- und Ausgang sind nicht potentialgetrennt. NPN: aktiv bei Steuereingang auf 0V. PNP: aktiv bei High-Pegel; zulässiger Bereich laut Datenblatt 3,7–24V.
