Beleuchtungscontroller / Blitzsteuerung
IPSC2
- Schnittstelle: Ethernet
- Ausgangskanäle: 2
- Blitzstrom/Kanal: max. 10 A @ 200 V
- Dauerstrom/Kanal: max. 1 A @ 30 V
Spezifikationen
Technische Daten
- Schnittstelle
- Ethernet
- Ausgangskanäle
- 2
- Blitzstrom/Kanal
- max. 10 A @ 200 V
- Dauerstrom/Kanal
- max. 1 A @ 30 V
- Gehäuse
- Black aluminum case
- Gesamtgewicht
- approx. 285 g
- Betriebs-/Umgebungstemperatur
- from -5 °C/+23°F up to +50 °C/+122°F
- Anschlussspannung
- 12 V – 24 V DC (min 11 V, max 26 V)
- Konformität
- CE, RoHS2
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Kanäle | Versorgungsspannung | Ausgangsspannung | Dauerstrom (Ausgang) | max. Pulsstrom | Leistungsaufnahme |
|---|---|---|---|---|---|---|
| IPSC2 | 2 | 12 V – 24 V DC (min 11 V, max 26 V) | 200 V (pulsed) 55 V (continuous) | 1A @ 30 V per channel (2A total) | 10A @ 200 V per channel (20A total) | Max 3A @ 24 V (72 W) |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß SMARTEKvision_StrobeController_Datasheet_Manual_v2_2_1-11.pdf:
IPSC2 (Seite 23):
Operating Modes: Continuous, External Trigger, Internal Trigger, Software Trigger, External Switch
Max. Voltage: 200V (pulsed) 55V (continuous)
Max. current pulse (depending on pulse width): 10A @ 200V per channel (20A total)
Max. continuous current: 1A @ 30V per channel (2A total)
Maximum frequency (External Trigger): 4,9kHz
Maximum frequency (Internal Trigger Generator, External Switch Mode): 997Hz
Pulse output range: 1µs – 1000ms in 1µs steps
Trigger input: 0 – 5V or 0 – 24V level, positive or negative edge (not opto-isolated)
Control interface: Ethernet (10BaseT)
Power requirements: 12V – 24V DC (min 11V, max 26V)
Power consumption: Max 3A @ 24V (72W)
External dimensions (H / W / L): 39 x 88 x 103 mm
Maßzeichnung
Anschluss und PIN-Belegung

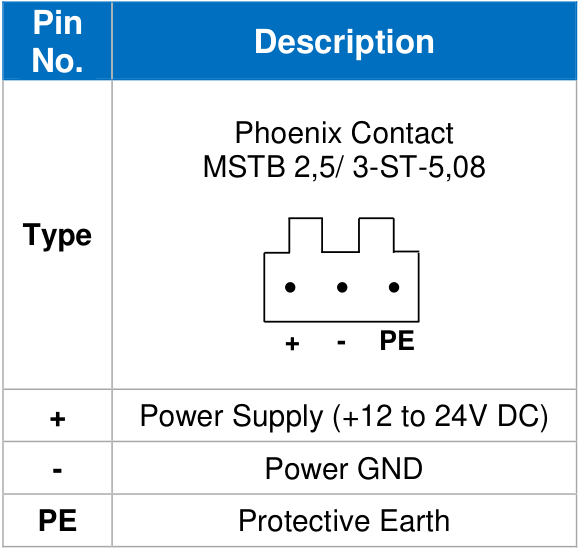

Phoenix Contact MSTB 2,5/3-ST-5,08 · Controller-Versorgung
Controller-Versorgung · Phoenix Contact MSTB 2,5/3-ST-5,08
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| + | – | – | Power Supply +12 to 24V DC |
| - | – | – | Power GND |
| PE | – | – | Protective Earth |
Klemmenbezeichnungen laut Original; keine zusätzlichen numerischen PIN-Nummern abgeleitet.
RJ45 · Ethernet · Konfiguration
Ethernet · Konfiguration · RJ45
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | TX+ |
| 2 | – | – | TX- |
| 3 | – | – | RX+ |
| 6 | – | – | RX- |
Das Original führt für Ethernet diese vier Kontakte auf. Andere Kontakte werden nicht als unbelegt ergänzt.
USB-B · USB · Konfiguration, falls vorhanden
USB · Konfiguration, falls vorhanden · USB-B
USB-B-Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | V+ |
| 2 | – | – | D- |
| 3 | – | – | D+ |
| 4 | – | – | V- |
Gilt ausschließlich für Geräteausführungen mit USB-Schnittstelle. USB 1.x/2.0, Kabel Typ A auf B; virtueller serieller COM-Port laut Handbuch.

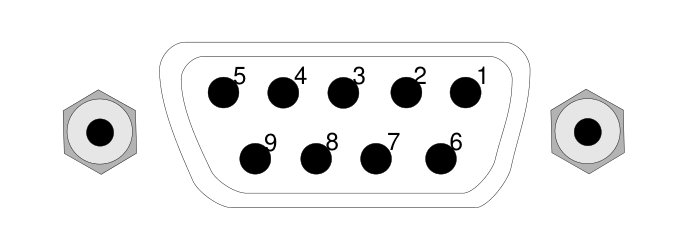

D-Sub 9-polig · RS232 · Konfiguration
RS232 · Konfiguration · D-Sub 9-polig
Steckerbild laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 2 | – | – | TxD am Controller → RxD am PC |
| 3 | – | – | RxD am Controller ← TxD am PC |
| 5 | – | – | GND |
| 4 ↔ 6 | – | – | Handshaking loop back |
| 7 ↔ 8 | – | – | Handshaking loop back |
| 1, 9 | – | – | Not connected |
Controllerseite beachten. Im Original sind zusätzlich die Signalnamen der PC-Seite gegenübergestellt.

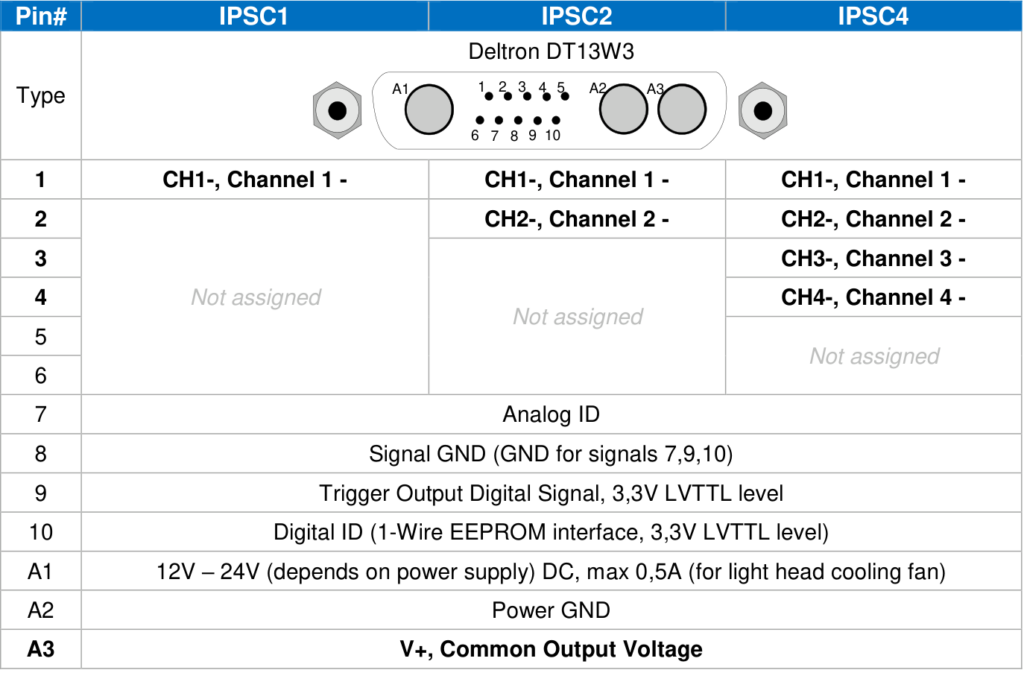

Deltron DT13W3 · IPSC2 · LED-Ausgang
2-kanalig · IPSC2 · LED-Ausgang · Deltron DT13W3
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | CH1-, Channel 1 - |
| 2 | – | – | CH2-, Channel 2 - |
| 3 | – | – | Not assigned |
| 4 | – | – | Not assigned |
| 5 | – | – | Not assigned |
| 6 | – | – | Not assigned |
| 7 | – | – | Analog ID |
| 8 | – | – | Signal GND (für Signale 7, 9 und 10) |
| 9 | – | – | Trigger Output Digital Signal, 3,3V LVTTL |
| 10 | – | – | Digital ID (1-Wire EEPROM), 3,3V LVTTL |
| A1 | – | – | 12–24V DC je nach Versorgung, max. 0,5A für Lüfter |
| A2 | – | – | Power GND |
| A3 | – | – | V+, Common Output Voltage |
Signal-GND und Power-GND sind getrennt bezeichnet. Originalbild enthält drei Modellspalten; passende Spalte beachten.

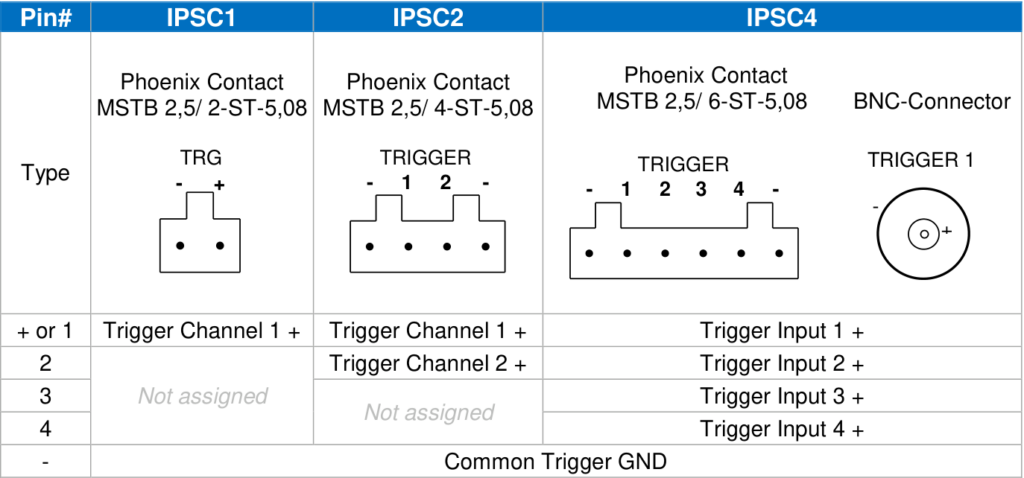

Phoenix Contact MSTB 2,5/4-ST-5,08 · IPSC2 · Trigger-Eingang
2-kanalig · IPSC2 · Trigger-Eingang · Phoenix Contact MSTB 2,5/4-ST-5,08
Modellspalten laut Originalhandbuch
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | Trigger Channel 1 + |
| 2 | – | – | Trigger Channel 2 + |
| - | – | – | Common Trigger GND |
HIGH: +3 bis +24V DC; LOW: 0 bis +0,5V DC; undefiniert: +0,5 bis +3V DC. Gemeinsame Trigger-Masse; die Reihenfolge der Klemmen im Originalbild beachten.
