Beleuchtungscontroller / Blitzsteuerung

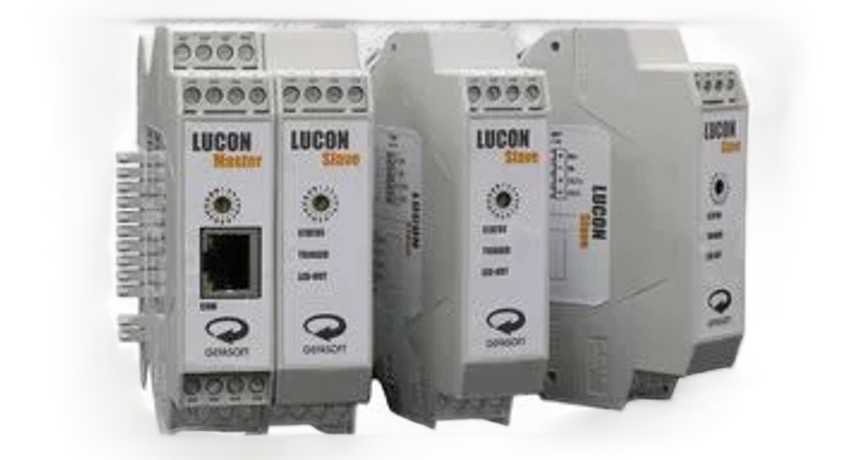

LUCON 2
- Bis 20 A pro Modul
- 1–16 Kanäle
- Konfiguration über integrierte Webseite
- Ethernet und serielle Schnittstelle
Spezifikationen
Technische Daten
- Versorgungsspannung
- 12 bis 48 VDC
- Ausgangsspannung
- 0,7 VDC bis (VIN - 2) VDC
- Ausgangsstrom
- bis 3 A kontinuierlich oder 20 A gepulst
- Trigger Eingang
- High 3-24 V; Low 0-1,4 V
- Trigger Ausgang
- Open Collector, max. 30 V / 50 mA
- Interface Master
- RS232 @ 57600 bps, RJ45/UDP mit Konfigurationswebseite
- Blitzdauer
- 0,005 - 59000 ms
- Einbau
- 35 mm DIN-Hutschiene EN50022
- Abmessungen
- 22,6 x 92 x 99 mm
- Betriebstemperatur
- 0 °C - 50 °C
- Gesamtgewicht
- Master: 130 g; Slave: 106 g
- Betriebs-/Umgebungstemperatur
- 0 °C bis 50 °C
- Anschlussspannung
- 12 bis 48 VDC
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Ausführung | Versorgungsspannung | Ausgangsspannung | Dauerstrom (Ausgang) | max. Pulsstrom |
|---|---|---|---|---|
| LUCON 2 Master – 00039600 | 12 bis 48 VDC | 0,7 VDC bis (VIN − 2) VDC | bis zu 3 A kontinuierlich¹ | bis zu 20 A gepulst |
| LUCON 2 Slave – 00039601 | 12 bis 48 VDC | 0,7 VDC bis (VIN − 2) VDC | bis zu 3 A kontinuierlich¹ | bis zu 20 A gepulst |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß DS_Lucon2_01-1.pdf:
¹ Bei Überschreiten einer Grenztemperatur schaltet der Ausgang automatisch ab. Der Gesamtstrom über alle Module darf 24 A nicht überschreiten.
Blitzdauer: 0,005–59000 ms. Einschaltverzögerung: 0,023–59000 ms.
Master: RS232 mit 57600 bps sowie RJ45 über UDP mit Konfigurationswebseite. Slave: Anschlüsse für Trigger und Ausgang.
Dimensionen (B × T × H): 22,6 × 92 × 99 mm. Montage auf 35-mm-DIN-Hutschiene, EN50022; Kühlschlitze nach oben.
Quelle enthält eine beschädigte Textcodierung; die dargestellten Werte wurden anhand der sichtbaren Tabelle auf Seite 2 geprüft.
Maßzeichnung für Ihre Konstruktion
Wir unterstützen Sie bei Einbaumaßen, Befestigung und Integration der gewünschten Ausführung.
Maßzeichnung anfragen →Anschluss und PIN-Belegung
LUCON² 2 Master · Klemmen und Netzwerk · Master · Anschlussübersicht
1-kanalig · Master · Anschlussübersicht · LUCON² 2 Master · Klemmen und Netzwerk
Anschlussbelegung siehe Tabelle.
Klemmenansicht laut Original
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | – | – | GND · Versorgung GND |
| 2 | – | – | GND · Versorgung GND¹ |
| 3 | – | – | Vcc · Versorgung +12–48V |
| 4 | – | – | Vcc · Versorgung +12–48V¹ |
| 5 | – | – | TRO- · Trigger Out - |
| 6 | – | – | TRO+ · Trigger Out + |
| 7 | – | – | TRI- · Trigger In - |
| 8 | – | – | TRI+ · Trigger In + |
| 9 | – | – | TXD · RXD PC oder SPS |
| 10 | – | – | RXD · TXD PC oder SPS |
| 11 | – | – | n.c. |
| 12 | – | – | GND des RS232 |
| 13 | – | – | Beleuchtung + |
| 14 | – | – | n.c. |
| 15 | – | – | Beleuchtung - |
| 16 | – | – | n.c. |
| 17 (RJ45 Anschluss) | – | – | Ethernet · Netzwerk |
LUCON² 2 Master: Klemmen- und Anschlusspositionen laut Original. Position 17 bezeichnet den RJ45-Anschluss, keine RJ45-PIN-Nummer. ¹ Zusätzliche Versorgungsklemmen erforderlich, wenn mehr als acht Leistungsmodule angeschlossen sind.
LUCON² 2 Slave · Klemmen · Slave · Trigger und Beleuchtung
1-kanalig · Slave · Trigger und Beleuchtung · LUCON² 2 Slave · Klemmen
Anschlussbelegung siehe Tabelle.
Klemmenansicht laut Original
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 5 | – | – | TRO- · Trigger Out - |
| 6 | – | – | TRO+ · Trigger Out + |
| 7 | – | – | TRI- · Trigger In - |
| 8 | – | – | TRI+ · Trigger In + |
| 13 | – | – | Beleuchtung + |
| 14 | – | – | n.c. |
| 15 | – | – | Beleuchtung - |
| 16 | – | – | n.c. |
Für das Slave-Gerät zeigt das Original nur die Anschlüsse 5–8 und 13–16. Versorgung, RS232 und RJ45 des Masters wurden nicht auf den Slave übertragen.
LUCON: Der Betriebshinweis wurde wegen fehlerhafter PDF-Zeichenkodierung anhand der sichtbaren Originalseite geprüft und abgeschrieben.
