Dombeleuchtungen

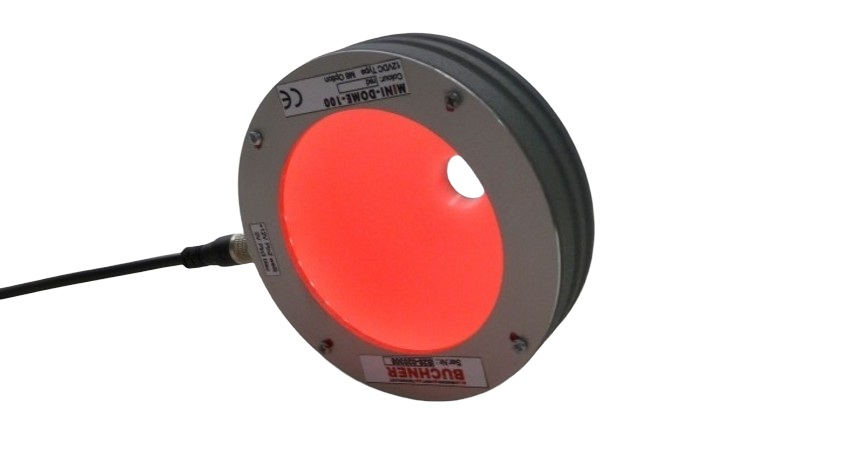

MINI-DOME-100
- Außen-/Innendurchmesser: 100 / 70 mm
- Objektivöffnung: 12–36 mm
- Optional: bis zu 4 Segmente
Spezifikationen
Technische Daten
- Außen-/Innendurchmesser
- 100 / 70 mm
- Objektivöffnung
- 12–36 mm
- Optional
- bis zu 4 Segmente
- Gehäuse
- Aluminium eloxiert, hochwertiger Kunststoff
- Gesamtgewicht
- ca. 230 g
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Anschlussspannung
- 24 VDC-Typ : 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Controller
- Anzahl LEDs
- 32 / 30 (RGB)
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs ist sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs .
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 635 nm | – | – |
| Weiß | – | – | – |
| IR | 850 nm | – | – |
| Blau | 470 nm | – | – |
| Grün | 525 nm | – | – |
| RGB | – | 120° | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | Rot | 120° | 635 nm | 100 mA | 400 mA | 40 W/m² | 2,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Weiß | 120° | 5.500 K | 100 mA | 400 mA | 38 W/m² | 2,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | 120° | 850 nm | 110 mA | 1600 mA | 35 W/m² | 2,6 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Blau | 120° | 470 nm | 100 mA | 1000 mA | 25 W/m² | 2,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Grün | 120° | 525 nm | 95 mA | 1300 mA | 13 W/m² | 2,3 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | RGB – Red | 120° | 630 nm | 70 mA pro Farbe max. 150 total | 500 mA pro Farbe | 13 W/m² | 1,7 W pro Farbe | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | RGB – Green | 120° | 530 nm | 70 mA pro Farbe max. 150 total | 500 mA pro Farbe | 16 W/m² | 1,7 W pro Farbe | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | RGB – Blue | 120° | 470 nm | 70 mA pro Farbe max. 150 total | 500 mA pro Farbe | 30 W/m² | 1,7 W pro Farbe | freie Gruppe |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datenblatt_MINI-DOME-100_de_en_V3.0.pdf:
Seite 1 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 6-polig · 24VDC · 3-kanalig · RGB · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - Blau / - Blue |
| 5 | grau / grey | grau / grey | - Grün / - Green |
| 6 | rosa / pink | rosa / pink | - Rot / - Red |
M8 Stecker 6-polig · SC · 3-kanalig · RGB · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - Blau / - Blue |
| 5 | grau / grey | grau / grey | - Grün / - Green |
| 6 | rosa / pink | rosa / pink | - Rot / - Red |
M8 Stecker 6-polig · 24VDC · 4-kanalig · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - Sektor 1 / Sector 1 |
| 4 | schwarz / black | schwarz / black | - Sektor 2 / Sector 2 |
| 5 | grau / grey | grau / grey | - Sektor 3 / Sector 3 |
| 6 | rosa / pink | rosa / pink | - Sektor 4 / Sector 4 |
M8 Stecker 6-polig · SC · 4-kanalig · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - Sektor 1 / Sector 1 |
| 2 | weiß / white | weiß / white | - Sektor 2 / Sector 2 |
| 5 | grau / grey | grau / grey | - Sektor 3 / Sector 3 |
| 6 | rosa / pink | rosa / pink | - Sektorl 4 / Sector 4 |
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Technische Hinweise
Ausführungen und Segmentsteuerung
Preis & Bestellcode
MINI-DOME-100 konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S28-11 | Glasabdeckung MINI-DOME-100 | |
| S12-M85M | 5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S28-12 | Glasabdeckung inkl. Haltering f. MINI-DOME-100 | |
| S12-M810M | 10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S12-M85M6P | 5m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S12-M810M6P | 10m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S540-0200-E | Beleuchtungscontroller HPSC4 |
weiteres allgemeines Zubehör und Anschlußkabel finden Sie in den gesonderten Preislisten
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
