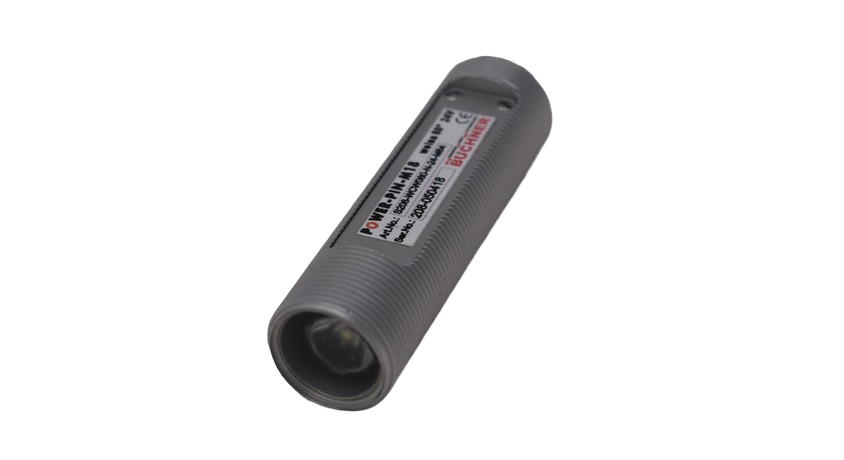

POWER-PIN-M18

Spotbeleuchtungen

POWER-PIN-M18

POWER-PIN
  • Gehäusemaß: 18 x 62,5 mm
  • Montage: Außengewinde M18
  • Verschiedene Vorsatzlinsen
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Gehäusemaß
18 x 62,5 mm
Montage
Außengewinde M18
Gehäuse
Aluminium natur eloxiert
Front / Abdeckung
Acryl klar, antireflex 2mm
Gesamtgewicht
ca. 30 g
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
je nach Ausführung
Anschluss
M8-Stecker (4-polig)**
Anschlussspannung
24 VDC-Typ: 10 bis 30 VDC SC-/6 V-Typ: Zur Verwendung in Verbindung mit einem Controller oder direkt an 6 VDC
Anzahl LEDs
1 High-Power LED
Lebensdauer der LEDs
Die Lebensdauer der LEDs ist bei unseren Leuchten sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot625 nm36°–
Rot625 nm23°–
Rot625 nm16°–
Weiß–36°–
Weiß–23°–
Weiß–16°–
IR850 nm36°–
IR850 nm23°–
IR850 nm16°–
Blau470 nm36°–
Blau470 nm23°–
Blau470 nm16°–
Grün525 nm36°–
Grün525 nm23°–
Grün525 nm16°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Angaben gemäß Archivdatenblatt; Aktualität vor Verwendung prüfen.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / Farbtemperatur
Kenndaten nicht verfügbarRot36°625 nm
Kenndaten nicht verfügbarRot23°625 nm
Kenndaten nicht verfügbarRot16°625 nm
Kenndaten nicht verfügbarWeiß36°–
Kenndaten nicht verfügbarWeiß23°–
Kenndaten nicht verfügbarWeiß16°–
Kenndaten nicht verfügbarIR36°850 nm
Kenndaten nicht verfügbarIR23°850 nm
Kenndaten nicht verfügbarIR16°850 nm
Kenndaten nicht verfügbarBlau36°470 nm
Kenndaten nicht verfügbarBlau23°470 nm
Kenndaten nicht verfügbarBlau16°470 nm
Kenndaten nicht verfügbarGrün36°525 nm
Kenndaten nicht verfügbarGrün23°525 nm
Kenndaten nicht verfügbarGrün16°525 nm
Weitere bisherige Kenndaten · 6 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeLinse / AusführungWellenlänge / Farbtemperatur
Quellenreferenz · nicht als bestellbare Ausführung bestätigtRotN617 nm
Quellenreferenz · nicht als bestellbare Ausführung bestätigtRotM617 nm
Quellenreferenz · nicht als bestellbare Ausführung bestätigtRotW617 nm
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarotN850 nm
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarotM850 nm
Quellenreferenz · nicht als bestellbare Ausführung bestätigtInfrarotW850 nm

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datenblatt_POWER-PIN-M18_V2.0_de.pdf:
Quelle: Archivdatenblatt. Aktualität der technischen Angaben vor Verwendung prüfen.
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage **** angegebene Stromwerte der 24V-Typen sind als ungefähre Werte zu verstehen **** abhängig von den Blitzkonditionen, empfohlene Maximalwerte bei einer Blitzzeit von 1ms **** Cirka-Angaben gemessen im DC-Betrieb; Messabstand 250mm
Sicherheitshinweis! LED-Lichtsysteme können sehr intensive Strahlung erzeugen, die bei unsachgemäßer Verwendung ggf. die Augen schädigen können. Mit ungeschützten Augen nicht direkt in die Lichtkegel blicken! Ggf. Augenschutz benutzen!

Maßzeichnung

Maßzeichnung POWER-PIN-M18
Quelle: Archivdatenblatt.
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC / 6VDC · 1-kanalig

Steckerzeichnung

Frontansicht am Gehäuse

PINFarbeAderfarbeFunktion
4schwarzschwarz+ bzw. + 6V
3blaublau-

Betriebshinweise

Sicherheitshinweis! schädigen können. Mit ungeschützten Augen nicht direkt in die Lichtkegel blicken! Ggf. Augenschutz benutzen!

24VDC-Typ

Der 24VDC-Typ verfügt über einen internen Stromregler mit Weitbereichseingang und ist für den Betrieb an 10 - 30VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais oder Controller (GS- oder SC-Serie)

SC-/6V-Typ

Für Blitzbetrieb, geschalteten oder helligkeitsgesteuerten Betrieb sind die Leuchten optional auch als optimierte SC-/6V-Ausführung verfügbar. Sie sind in Kombination mit unseren Controllern der GS- oder SC-Serien einsetzbar oder direkt an 6VDC und ermöglichen eine optimierte bzw. maximale Bestromung, vor allem im Pulsbetrieb. Gerne beraten wir Sie bei der Auswahl der passenden Komponenten.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Zubehör und Optik

Zubehör und Optik – POWER-PIN-M18, Original Seite 2
Datenblatt_POWER-PIN-M18_V2.0_de.pdf · Seite 2 · Archivquelle · Grafik vergrößern ↗

Anwendung und Lichtführung

Anwendung und Lichtführung – POWER-PIN-M18, Original Seite 2
Datenblatt_POWER-PIN-M18_V2.0_de.pdf · Seite 2 · Archivquelle · Grafik vergrößern ↗
