Ringbeleuchtungen

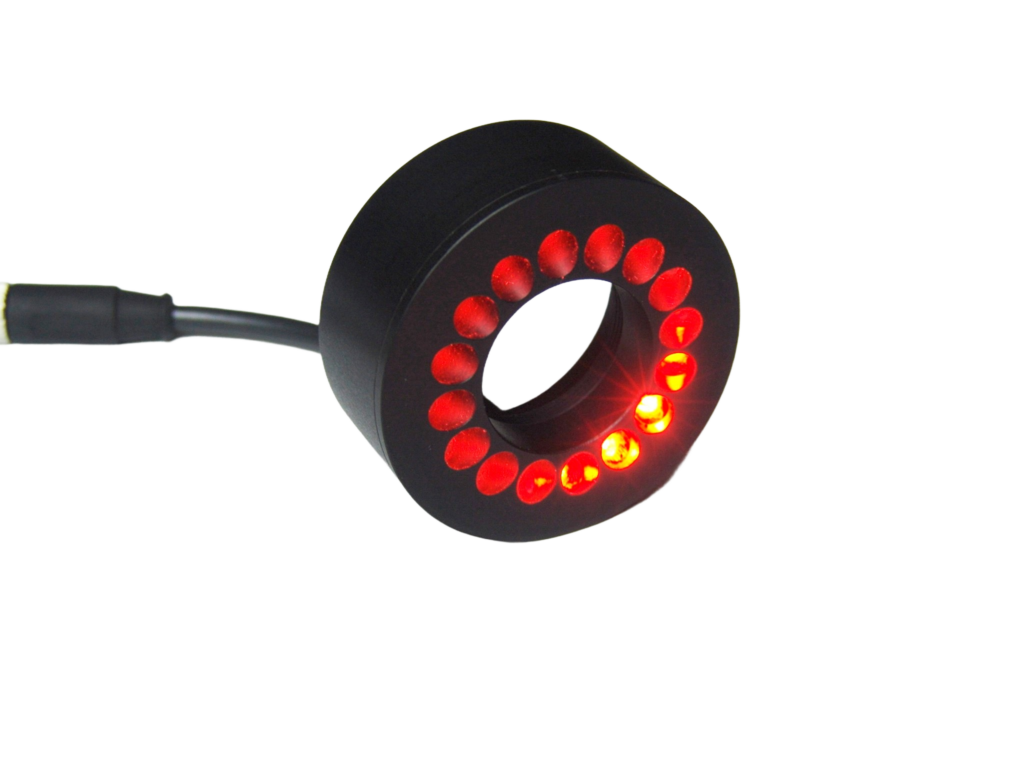

RONDO-C
- Außen-/Innendurchmesser: ca. 48 / 22,5 mm
- Montage: C-Mount
- Eigenschaft: kurzer Fokus
Spezifikationen
Technische Daten
- Außen-/Innendurchmesser
- ca. 48 / 22,5 mm
- Montage
- C-Mount
- Eigenschaft
- kurzer Fokus
- Gehäuse
- Aluminium, schwarz oder natur eloxiert
- Filtergewindeanschluss
- C-Mount
- Gewicht
- ca. 55 g
- Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- je nach Ausführung
- Anschluss
- M8-Stecker 4-polig an Pigtail 10 cm
- Versorgung
- 24 VDC- oder 12 VDC-Typ; SC-Typ mit Controller
- LEDs
- 16
- Diffusor
- PMMA
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschlussspannung
- 24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
- Konformität
- CE, RoHS
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|
| Rot | 15° | 625 nm | 30 mA | 330 W/m² | 0,7 W | freie Gruppe |
| Weiß | 15° | – | 50 mA | 330 W/m² | 1,2 W | freie Gruppe |
| Infrarot | 6° | 850 nm | – | – | – | freie Gruppe |
| Infrarot | 16° | 850 nm | – | – | – | freie Gruppe |
| Grün | ° | – | – | – | – | freie Gruppe |
| RGB – Red | 120° | – | – | – | – | freie Gruppe |
| RGB – Green | 120° | – | – | – | – | freie Gruppe |
| RGB – Blue | 120° | – | – | – | – | freie Gruppe |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_RONDO-C_de_en_V3.2.cdr:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser

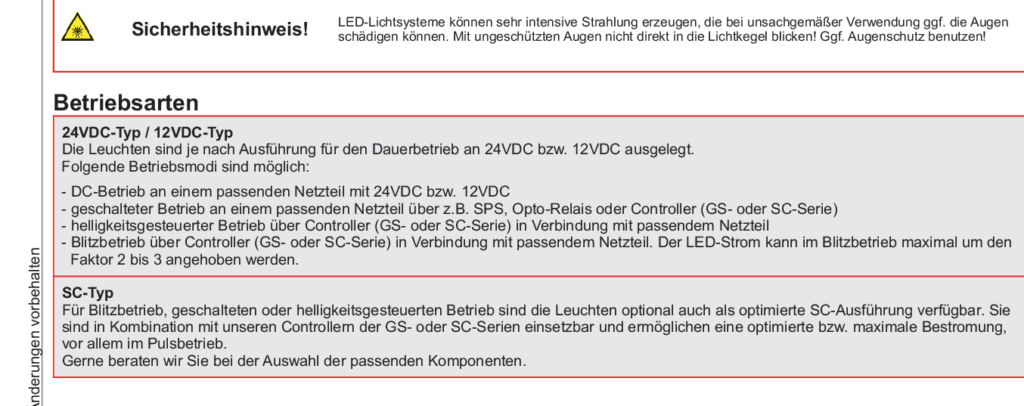

Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang* |
* ON: 3,7V (~3mA) - 24V (~30mA) / OFF: < 3,0V
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Zubehör und Optik
Individuelle Anfrage
Wunschausführung zusammenstellen
Teilen Sie uns Ihre Anforderungen mit. Wir bestätigen die passende Ausführung, Artikelnummer und den Preis persönlich.
Objektivmontage
Montageringe Objektiv
Passende Adapter für RONDO-C finden – mit möglichst wenigen Ringen.
Montagebeispiel: RONDO-MX
Datengrundlage und Hinweise
Erster Datenbestand: 17 Ringe aus der Büchner-Montageübersicht, Version 1.0. Die kürzeste Verbindung bezieht sich auf diesen Bestand. Weitere Ringe können zusätzliche oder kürzere Verbindungen ermöglichen. Aktuelle Verfügbarkeit, Einschraubtiefe, Bauraum und freie optische Öffnung sind vor Einsatz zu bestätigen.
Auslegungshilfe
Leuchtfleck-Rechner für Ringbeleuchtungen
Berechnet den theoretischen Leuchtfleck einer geklappten LED-Leiterplatte. Die innerste LED-Reihe bildet den Drehpunkt; die Leiterplatte fällt nach außen zum Werkstück ab. Alle LEDs strahlen senkrecht zur Leiterplattenebene.
Berechnungsdetails
LED-Reihen
| Reihe | Radius | Absenkung | Abstand Werkstück | Kegelberührung | Achsenkreuzung |
|---|
Modellannahme: Die innere LED-Reihe ist der feste Drehpunkt. Die Leiterplatte fällt mit β nach außen zum Werkstück ab. Die LEDs stehen senkrecht zur Leiterplatte; der Öffnungswinkel α liegt symmetrisch um die jeweilige optische Achse. Reale Linsen, Diffusoren und Intensitätsgrenzen können den praktisch nutzbaren Lichtfleck verändern.
CAD-Daten für Ihre Planung
Gerne unterstützen wir Sie mit CAD-Daten und Angaben zur mechanischen Integration Ihrer gewünschten Ausführung.
