Ringbeleuchtungen
RONDO-LX
- Außen-/Innendurchmesser: ca. 101 / 67 mm
- Optional: 4 LED-Segmente
- Montage: M72x0,75
Spezifikationen
Technische Daten
- Außen-/Innendurchmesser
- ca. 101 / 67 mm
- Optional
- 4 LED-Segmente
- Montage
- M72x0,75
- Gehäuse
- Aluminium gefräst, silber eloxiert
- Diffusor
- PMMA
- Gewicht
- ca. 160 g
- Umgebungstemperatur
- max. 50 °C empfohlen
- IP-Schutzklasse
- je nach Ausführung, IP65 optional
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- M8 4-polig; RGB / 4-Segment: M8 6-polig
- Versorgung
- 24 VDC bzw. SC-Typ mit Controller
- LEDs
- 32 / 30 bei RGB
- Konformität
- CE, RoHS
- Filtergewinde
- M72x0,75
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Anschlussspannung
- 24 VDC-Typ / 24 V-Typ mit integriertem Schalteingang: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
- Lebensdauer der LEDs
- Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 617 nm | 30° | – |
| Rot | 617 nm | 60° | – |
| Rot | 635 nm | 120° | – |
| Weiß | – | 120° | – |
| IR | 850 nm | 30° | – |
| IR | 850 nm | 50° | – |
| IR | 850 nm | 120° | – |
| Blau | 470 nm | 30° | – |
| Blau | 470 nm | 120° | – |
| Grün | 525 nm | 30° | – |
| Grün | 525 nm | 120° | – |
| UV | 375 nm | 120° | – |
| RGB | – | – | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Kanäle | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | 1 | Rot | 120° | 635 nm | 105 mA | 400 mA | 9 W/m² | 2,5 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | 1 | Rot | 60° | 617 nm | 175 mA | 400 mA | 30 W/m² | 4,2 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | 1 | Rot | 30° | 617 nm | 175 mA | 400 mA | 35 W/m² | 4,2 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | 1 | Weiß | 120° | 5000 K | 180 mA | 400 mA | 11 W/m² | 4,3 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | Infrarot | 120° | 850 nm | 220 mA | 1.600 mA | 13 W/m² | 5,3 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | Infrarot | 50° | 850 nm | 240 mA | 1.600 mA | 37 W/m² | 5,8 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | Infrarot | 30° | 850 nm | 240 mA | 1.600 mA | 41 W/m² | 5,8 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | Blau | 120° | 470 nm | 205m A | 1.000 mA | 7,6. W/m² | 4,9 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | Blau | 30° | 470 nm | 210 mA | 1.040 mA | 22 W/m² | 5,,4 W | – |
| Kenndaten nicht verfügbar | 1 | Grün | 120° | 525 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | 1 | Grün | 30° | 525 nm | – | – | – | – | – |
| Kenndaten laut Datenblatt / Pflege | 1 | UV | 120° | 375 nm | 300 mA | – | 11,2 W/m² | 7,2 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | RGB | 120° | 630 nm | 90 mA pro Farbe 200 mA total | 500 mA pro Farbe | 3 W/m² | 4,8 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | RGB | 120° | 530 nm | 90 mA pro Farbe 200 mA total | 500 mA pro Farbe | 3 W/m² | 4,8 W | – |
| Kenndaten laut Datenblatt / Pflege | 1 | RGB | 120° | 470 nm | 90 mA pro Farbe 200 mA total | 500 mA pro Farbe | 6 W/m² | 4,8 W | – |
| Kenndaten laut Datenblatt / Pflege | 4 | Rot | 120° | 635 nm | 30 mA / Kanal | 100 mA / Kanal | 7,3 W/m² | 2,9 W | – |
| Kenndaten laut Datenblatt / Pflege | 4 | Rot | 60° | 617 nm | 45 mA / Kanal | 100 mA / Kanal | 24 W/m² | 4,3 W | – |
| Kenndaten nicht verfügbar | 4 | Rot | 30° | 617 nm | – | – | – | – | – |
| Kenndaten laut Datenblatt / Pflege | 4 | Weiß | 120° | 5000 K | 45 mA / Kanal | 100 mA / Kanal | 9 W/m² | 4,3 W | – |
| Kenndaten nicht verfügbar | 4 | Infrarot | 120° | 850 nm | – | – | – | – | – |
| Kenndaten laut Datenblatt / Pflege | 4 | Infrarot | 50° | 850 nm | 50 mA / Kanal | 400 mA / Kanal | 36 W/m² | 5,8 W | – |
| Kenndaten nicht verfügbar | 4 | Infrarot | 30° | 850 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | 4 | Blau | 120° | 470 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | 4 | Blau | 30° | 470 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | 4 | Grün | 120° | 525 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | 4 | Grün | 30° | 525 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | 4 | UV | 120° | 375 nm | – | – | – | – | – |
Keine Ausführung entspricht diesen Filtern.
Weitere bisherige Kenndaten · 2 Zeilen
Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.
| Kenndatenstatus | Kanäle | Lichtfarbe | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme |
|---|---|---|---|---|---|---|---|---|
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | 1 | Weiß | 80° | 5000 K | 340 mA | 8.000 mA | 16 W/m² | 8,2 W |
| Quellenreferenz · nicht als bestellbare Ausführung bestätigt | 4 | Weiß | 80° | 5000 K | 80 mA / Kanal | 2.000 mA / Kanal | 56 W/m² | 7,7 W |
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_RONDO-LX_V3.0_de_en.pdf:
Seite 2 – Kenndaten 1-kanalig / Characteristics 1-channel:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC- type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) on *** max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) on ***
Beleuchtungsstärke W/m²**** Illumination Intensity W/m2 ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
Seite 2 – Kenndaten 4-kanalig / Characteristics 4-channels:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC- type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) on *** max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) on ***
Beleuchtungsstärke W/m²**** Illumination Intensity W/m2 ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen, t <1ms / Duty Cycle 1:10 / depending on the strobe conditions, t <1ms / Duty Cycle 1:10 on on **** Cirka-Angaben im DC-Betrieb; Messabstand 20cm unter Gehäuseunterkante / approx. data in DC mode, Measuring distance 20cm below housing

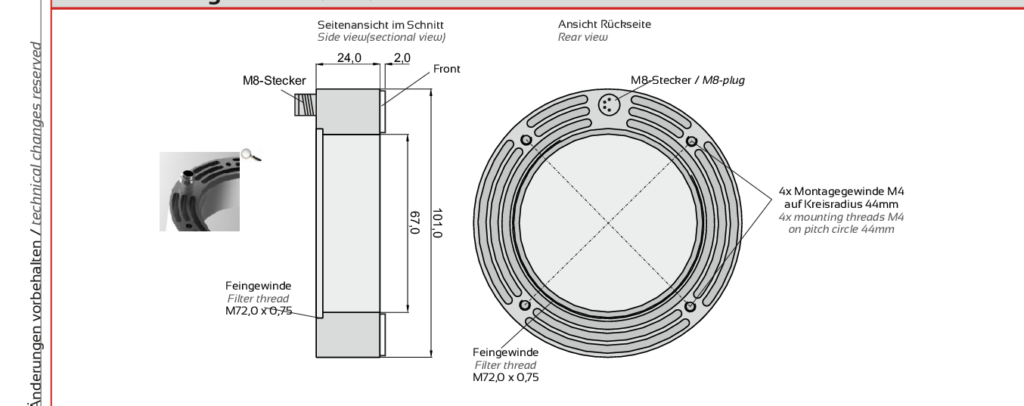

Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang / switching input |
M8 Stecker 6-polig · 24VDC · 3-kanalig · RGB · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 6 | rosa / pink | rosa / pink | - Kanal R / Channel R |
| 5 | grau / grey | grau / grey | - Kanal G / Channel G |
| 3 | blau / blue | blau / blue | - Kanal B / Channel B |
M8 Stecker 6-polig · SC · 3-kanalig · RGB · gemeinsamer Pluspol
Frontansicht am Gehäuse
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + gemeinsam |
| 6 | rosa / pink | rosa / pink | - Kanal R / Channel R |
| 5 | grau / grey | grau / grey | - Kanal G / Channel G |
| 3 | blau / blue | blau / blue | - Kanal B / Channel B |
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Technische Hinweise
Ausführungen und Segmentsteuerung
Anwendung und Lichtführung
Zubehör und Optik
Preis & Bestellcode
RONDO-LX konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Objektivmontage
Montageringe Objektiv
Passende Adapter für RONDO-LX finden – mit möglichst wenigen Ringen.
Montagebeispiel: RONDO-MX
Datengrundlage und Hinweise
Erster Datenbestand: 17 Ringe aus der Büchner-Montageübersicht, Version 1.0. Die kürzeste Verbindung bezieht sich auf diesen Bestand. Weitere Ringe können zusätzliche oder kürzere Verbindungen ermöglichen. Aktuelle Verfügbarkeit, Einschraubtiefe, Bauraum und freie optische Öffnung sind vor Einsatz zu bestätigen.
Auslegungshilfe
Leuchtfleck-Rechner für Ringbeleuchtungen
Berechnet den theoretischen Leuchtfleck einer geklappten LED-Leiterplatte. Die innerste LED-Reihe bildet den Drehpunkt; die Leiterplatte fällt nach außen zum Werkstück ab. Alle LEDs strahlen senkrecht zur Leiterplattenebene.
Berechnungsdetails
LED-Reihen
| Reihe | Radius | Absenkung | Abstand Werkstück | Kegelberührung | Achsenkreuzung |
|---|
Modellannahme: Die innere LED-Reihe ist der feste Drehpunkt. Die Leiterplatte fällt mit β nach außen zum Werkstück ab. Die LEDs stehen senkrecht zur Leiterplatte; der Öffnungswinkel α liegt symmetrisch um die jeweilige optische Achse. Reale Linsen, Diffusoren und Intensitätsgrenzen können den praktisch nutzbaren Lichtfleck verändern.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S173-13A | Front RONDO-LX klar antireflex | |
| S173-13S0-UV | Front RONDO-LX klar 3mm für UV | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S173-13S1 | Diffusor RONDO-LX 1-seitig sat. (Trans. 91%) | |
| S173-414S0-W30 | 3-D-Diffusor RONDO-LX Material 060 30° | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S173-33S0 | Diffusor RONDO-LX Material 017 (Trans. 90%) | |
| S173-422S0-W45 | 3-D-Diffusor RONDO-LX Material 060 45° | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S173-23S0 | Diffusor RONDO-LX Material 010 (Trans. 68%) | |
| S173-436S0-W60 | 3-D-Diffusor RONDO-LX Material 060 60° | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S173-42S0 | Diffusor RONDO-LX Material 060 (Trans. 45%) | |
| S-0012 | I-Switch Alu 2.5A M8 (external power switch) | |
| S540-0200-E | Beleuchtungscontroller HPSC4 | |
| S173-53S0 | Front Polfilter linear RONDO-LX | |
| S12-M85M | 5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S173-3 | Montageadapter Baumer Verisens | |
| S12-M810M | 10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S173-4 | Montageadapter Cognex Insight | |
| S12-M85M6P | 5m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden | |
| S12-M810M6P | 10m Kabel M8-Kupplung gerade 6-polig auf offene Aderenden |
