Ringbeleuchtungen

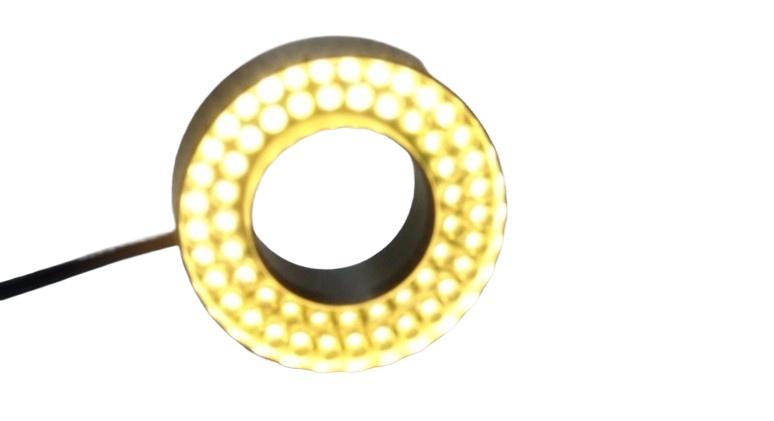

RONDO-M
- Außen-/Innendurchmesser: ca. 70,4 / 37,4 mm
- Montage: M40,5x0,5
- IP-Schutz: IP65
Spezifikationen
Technische Daten
- Außen-/Innendurchmesser
- ca. 70,4 / 37,4 mm
- Montage
- M40,5x0,5
- IP-Schutz
- IP65
- Gehäuse
- Aluminium gefräst, silber eloxiert
- Diffusor
- PMMA
- Gewicht
- ca. 80 g
- Umgebungstemperatur
- max. 50 °C empfohlen
- Schutzklasse
- III, Betrieb an Schutzkleinspannung
- Anschluss
- M8-Stecker 4-polig
- Versorgung
- 24 VDC-Typ: 24 VDC; SC-Typ mit Controller
- LEDs
- 48 bzw. 56 bei Weiß
- Konformität
- CE, RoHS
- Filtergewinde
- M40,5x0,5
- Betriebs-/Umgebungstemperatur
- max. 50 °C empfohlen
- Anschlussspannung
- 24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
- Lebensdauer der LEDs
- Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.
Verfügbare Lichtfarben und Öffnungswinkel
Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.
| Lichtfarbe | Wellenlänge / Farbtemperatur | Öffnungswinkel | Linse / Ausführung |
|---|---|---|---|
| Rot | 623 nm | – | – |
| Weiß | – | – | – |
| IR | 850 nm | – | – |
| UV | 365 nm | 10° | – |
| UV | 365 nm | 110° | – |
| UV | 375 nm | 10° | – |
| UV | 375 nm | 110° | – |
| Blau | 470 nm | 30° | – |
| Grün | 520 nm | 30° | – |
Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.
Ausführungsabhängige Kenndaten
Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.
| Kenndatenstatus | Lichtfarbe | Linse / Ausführung | Öffnungswinkel | Wellenlänge / Farbtemperatur | Stromaufnahme / max. Konstantstrom | max. Pulsstrom | Bestrahlungsstärke W/m² | Leistungsaufnahme | Risikogruppe |
|---|---|---|---|---|---|---|---|---|---|
| Kenndaten laut Datenblatt / Pflege | Rot | Standard | 50° | 623 nm | 135 mA | 900 mA | 34 W/m² | 3,2 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Rot | Tele | 50° | 623 nm | 135 mA | 900 mA | 64 W/m² | 3,2 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Weiß | Standard | 45° | 6500 K | 150 mA | 1400 mA | 30 W/m² | 3,6 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | Standard | 40° | 850 nm | 110 mA | 2600 mA | 11 W/m² | 2,6 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | Infrarot | Tele | 40° | 850 nm | 110 mA | 2600 mA | 42 W/m² | 2,6 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | UV | Standard | 10° | 365 nm | 140 mA | 1120 mA | – | 3,4 W | freie Gruppe |
| Kenndaten laut Datenblatt / Pflege | UV | Standard | 110° | 365 nm | 140 mA | 1120 mA | 1,3 W/m² | 3,4 W | freie Gruppe |
| Kenndaten nicht verfügbar | UV | – | 10° | 375 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | UV | – | 110° | 375 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | Blau | – | 30° | 470 nm | – | – | – | – | – |
| Kenndaten nicht verfügbar | Grün | – | 30° | 520 nm | – | – | – | – | – |
Keine Ausführung entspricht diesen Filtern.
Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.
Messbedingungen und Hinweise
Messbedingungen gemäß Datasheet_Buechner_RONDO-M_de_en_V3.2.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke Standard **** Illumination Intensity ****
Beleuchtungsstärke Tele**** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
Standard- und Tele-Intensitäten sind getrennte Quellenzeilen. Tele wird nur dort mit einem Messwert aufgeführt, wo die Quelle einen solchen nennt; fehlende Messwerte erlauben keine Aussage über die Lieferbarkeit.

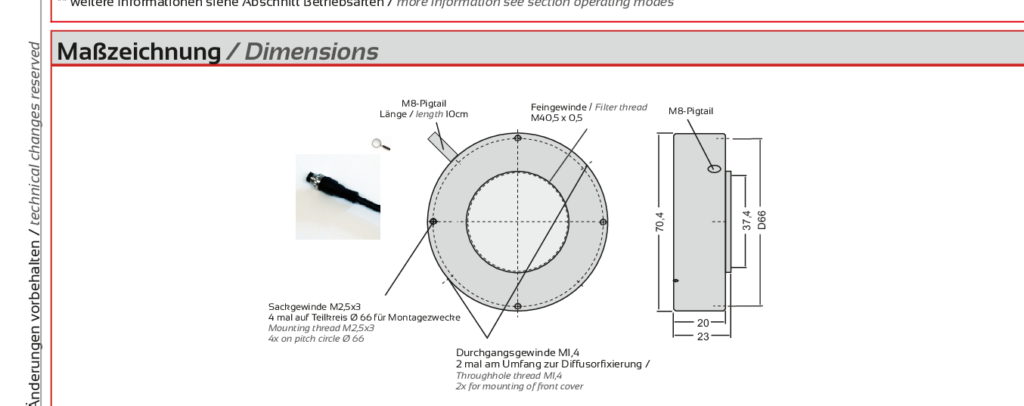

Maßzeichnung
Anschluss und PIN-Belegung
M8 Stecker 4-polig · 24VDC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · SC · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 4 | schwarz / black | schwarz / black | + |
| 3 | blau / blue | blau / blue | - |
M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig
| PIN | Farbe | Aderfarbe | Funktion |
|---|---|---|---|
| 1 | braun / brown | braun / brown | + 24V |
| 3 | blau / blue | blau / blue | - |
| 4 | schwarz / black | schwarz / black | Schalteingang / switching input |
Technische Grafiken
Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.
Anwendung und Lichtführung
Zubehör und Optik
Preis & Bestellcode
RONDO-M konfigurieren
Wählen Sie die gewünschte Ausführung. Die verfügbaren Optionen und Artikelkombinationen werden direkt aus der jeweiligen Produktpreisliste abgeleitet.
Produktdaten werden geladen …
Bitte melden Sie sich mit Ihrem freigeschalteten Kundenkonto an.
Anmelden / RegistrierenIhre Kundenpreise sind freigeschaltet. Ihr hinterlegter Rabatt ist bereits berücksichtigt.
| Artikelnummer | Ihr Kundenpreis | Beschreibung |
|---|
Preise gemäß der verknüpften Preisliste. Maßgeblich ist der freigegebene Preislistenstand.
Objektivmontage
Montageringe Objektiv
Passende Adapter für RONDO-M finden – mit möglichst wenigen Ringen.
Montagebeispiel: RONDO-MX
Datengrundlage und Hinweise
Erster Datenbestand: 17 Ringe aus der Büchner-Montageübersicht, Version 1.0. Die kürzeste Verbindung bezieht sich auf diesen Bestand. Weitere Ringe können zusätzliche oder kürzere Verbindungen ermöglichen. Aktuelle Verfügbarkeit, Einschraubtiefe, Bauraum und freie optische Öffnung sind vor Einsatz zu bestätigen.
Auslegungshilfe
Leuchtfleck-Rechner für Ringbeleuchtungen
Berechnet den theoretischen Leuchtfleck einer geklappten LED-Leiterplatte. Die innerste LED-Reihe bildet den Drehpunkt; die Leiterplatte fällt nach außen zum Werkstück ab. Alle LEDs strahlen senkrecht zur Leiterplattenebene.
Berechnungsdetails
LED-Reihen
| Reihe | Radius | Absenkung | Abstand Werkstück | Kegelberührung | Achsenkreuzung |
|---|
Modellannahme: Die innere LED-Reihe ist der feste Drehpunkt. Die Leiterplatte fällt mit β nach außen zum Werkstück ab. Die LEDs stehen senkrecht zur Leiterplatte; der Öffnungswinkel α liegt symmetrisch um die jeweilige optische Achse. Reale Linsen, Diffusoren und Intensitätsgrenzen können den praktisch nutzbaren Lichtfleck verändern.
Zubehör
Dem Produkt gemäß seiner HTML-Preisliste zugeordnet. Die Eignung von Controllern und Kabeln hängt von Versorgung, Kanalzahl und Anschluss der gewählten Ausführung ab.
| Artikelnummer | Bezeichnung / Ausführung | Anfragekorb |
|---|---|---|
| S15-13A | Front RONDO-M klar antireflex | |
| S15-13S0-UV | Front RONDO-M klar 3mm für UV | |
| S510-0102 | Beleuchtungscontroller IPSC1 | |
| S15-13S2 | Diffusor RONDO-M 2-seitig sat. (Trans. 91%) | |
| S15-13S1-UV | Front RONDO-M klar 1-seitig satiniert 3mm für UV | |
| S510-0202-E-V2 | Beleuchtungscontroller HPSC1 | |
| S15-33S0 | Diffusor RONDO-M Material 017 (Trans. 90%) | |
| S15-2 | Halter für Polfilter RONDO-M | |
| S520-0102 | Beleuchtungscontroller IPSC2 | |
| S15-23S0-IP | Front RONDO-M Material 010 3mm für IP65 | |
| S15-3 | Polfilterfolie für RONDO-M | |
| S540-0102 | Beleuchtungscontroller IPSC4 | |
| S15-43S0 | Diffusor RONDO-M Material 060 (Trans. 45%) | |
| S15-4 | Polfilterfolie für RONDO-M selbstklebend | |
| S540-0200-E | Beleuchtungscontroller HPSC4 | |
| S15-33S0-IP | Front RONDO-M Material 017 3mm für IP65 | |
| S12-M85M | 5m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden | |
| S12-M810M | 10m Kabel M8-Kupplung gerade 4-polig auf offene Aderenden |
Preise und weitere Angaben finden Sie in der freigeschalteten Preisliste.
