RONDO-S

Ringbeleuchtungen

RONDO-S

RONDO
  • Außen-/Innendurchmesser: ca. 57 / 27 mm
  • Montage: M27x0,5
  • IP-Schutz: IP65
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser
ca. 57 / 27 mm
Montage
M27x0,5
IP-Schutz
IP65
Gehäuse
Aluminium gefräst, silber eloxiert
Diffusor
PMMA
Gewicht
ca. 50 g
Umgebungstemperatur
max. 50 °C empfohlen
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker 4-polig
Versorgung
24 VDC-Typ: 24 VDC; SC-Typ mit Controller
LEDs
24
Konformität
CE, RoHS
Filtergewinde
M27x0,5
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
Anschlussspannung
24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Lebensdauer der LEDs
Die Lebensdauer von LED-Beleuchtungen hängt von vielen Faktoren ab. Nähere Informationen hierzu erhalten Sie in der „Technischen Information Lebensdauer LEDs“ auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot623 nm––
Weiß–––
IR850 nm––
UV365 nm10°–
UV365 nm110°–
UV375 nm10°–
UV375 nm110°–
Blau470 nm30°–
Grün520 nm30°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeLinse / AusführungÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRotStandard50°623 nm55 mA450 mA11 W/m²1 ,3 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRotTele50°623 nm50 mA450 mA20 W/m²1,2 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeWeiß–45°6500 K80 mA600 mA14 W/m²1,9 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarotStandard40°850 nm65 mA1.300 mA8 W/m²1,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarotTele40°850 nm65 mA1.300 mA31 W/m²1,6 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeBlau–30°470 nm80 mA660 mA18 W/m²1,9 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeGrün–30°520 nm––––freie Gruppe
Kenndaten laut Datenblatt / PflegeUV–10°375 nm75 mA240 mA200 W/m²1,8 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeUV–110°375 nm––––freie Gruppe
Kenndaten laut Datenblatt / PflegeUV–10°365 nm75 mA240 mA190 W/m²1,7 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeUV–110°365 nm65 mA450 mA0,4 W/m²1,6 Wfreie Gruppe

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_RONDO-S_de_en_V3.2.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ / max. Konstantstrom SC-Typ ** Current consumption 24VDC-type / Max. Constant current SC-type **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms/Duty Cycle 1:10) *** on
Beleuchtungsstärke Standard **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; gemessen auf Diffusor / approx. data in DC mode, measured directly on diffuser

Maßzeichnung

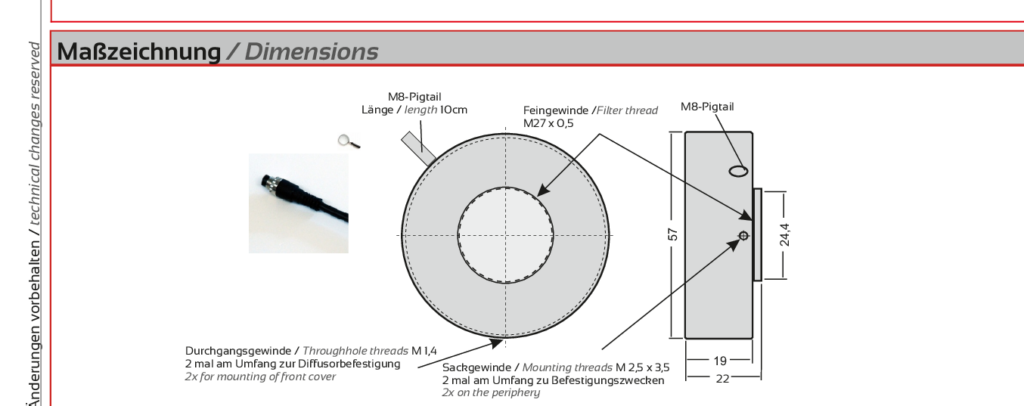

Maßzeichnung RONDO-S
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

M8 Stecker 4-polig · 24VDC mit Schalteingang · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-
4schwarz / blackschwarz / blackSchalteingang / switching input

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – RONDO-S, Original Seite 3
Datasheet_Buechner_RONDO-S_de_en_V3.2.pdf · Seite 3 · Grafik vergrößern ↗

Zubehör und Optik

Zubehör und Optik – RONDO-S, Original Seite 3
Datasheet_Buechner_RONDO-S_de_en_V3.2.pdf · Seite 3 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →
