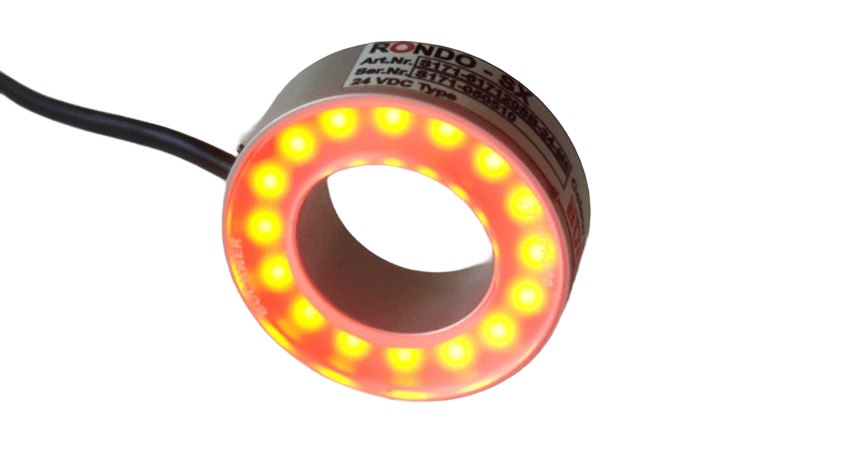

RONDO-SX

Ringbeleuchtungen

RONDO-SX

RONDO
  • Außen-/Innendurchmesser: ca. 44 / 24,8 mm
  • Montage: M27x0,5
  • Fronten: verschiedene Diffusoren verfügbar
Produkt anfragen →Datenblatt als PDF →

Spezifikationen

Technische Daten

Außen-/Innendurchmesser
ca. 44 / 24,8 mm
Montage
M27x0,5
Fronten
verschiedene Diffusoren verfügbar
Gehäuse
Aluminium gefräst, silber eloxiert
Diffusor
PMMA
Gewicht
ca. 30 g
Umgebungstemperatur
max. 50 °C empfohlen
IP-Schutzklasse
IP51
Schutzklasse
III, Betrieb an Schutzkleinspannung
Anschluss
M8-Stecker 4-polig
Versorgung
24 VDC-Typ: 24 VDC; SC-Typ mit Controller
LEDs
16 / 12 UV
Konformität
CE, RoHS
Filtergewinde
M27x0,5
Betriebs-/Umgebungstemperatur
max. 50 °C empfohlen
Anschlussspannung
24 VDC-Typ: 24 VDC SC-Typ: Zur Verwendung in Verbindung mit einem Beleuchtungscontroller
Lebensdauer der LEDs
Die Lebensdauer von LEDs liegt im Bereich von mehreren 10.000 bis zu 100.000 Stunden und ist grundsätzlich sehr hoch, hängt aber von vielen verschiedenen Faktoren wie z.B. Umgebungstemperatur, Strombelastung usw. ab. Nähere Informationen erhalten Sie in der Technischen Information Lebensdauer LEDs auf www.buechner-lichtsysteme.de.

Verfügbare Lichtfarben und Öffnungswinkel

Gemäß HTML-Preisliste bzw. Produktkonfigurator. Aufgeführt sind die dort enthaltenen Kombinationen. Die vollständige bestellbare Ausführung wählen Sie im Produktkonfigurator.

LichtfarbeWellenlänge / FarbtemperaturÖffnungswinkelLinse / Ausführung
Rot617 nm30°–
Rot617 nm60°–
Rot635 nm120°–
Weiß–120°–
IR850 nm30°–
IR850 nm50°–
IR850 nm120°–
Blau470 nm30°–
Blau470 nm120°–
Grün525 nm30°–
Grün525 nm120°–
UV375 nm120°–
Violett400 nm120°–

Fehlende Kenndaten bedeuten nicht, dass eine aufgeführte Lichtfarbe nicht verfügbar ist. „–“: Die Bestellquelle nennt hierzu keinen Wert.

Ausführungsabhängige Kenndaten

Bei schmaler Ansicht lässt sich die Tabelle seitlich verschieben.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / FarbtemperaturStromaufnahme / max. Konstantstrommax. PulsstromBestrahlungsstärke W/m²LeistungsaufnahmeRisikogruppe
Kenndaten laut Datenblatt / PflegeRot30°617 nm80 mA200 mA30 W/m²1,9 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot60°617 nm80 mA200 mA23 W/m²1,9 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeRot120°635 nm75 mA200 mA12 W/m²1,8 Wfreie Gruppe
Kenndaten laut Datenblatt / Pflegeweiß120°5.700 K75 mA200 mA11 W/m²1,8 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot30°850 nm75 mA800 mA35 W/m²1,8 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot50°850 nm75 mA800 mA30 W/m²1,8 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeInfrarot120°850 nm80 mA800 mA10 W/m²1,9 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeBlau30°470 nm80 mA300 mA37 W/m²1,9 WRG2
Kenndaten laut Datenblatt / PflegeBlau120°470 nm––––freie Gruppe
Kenndaten laut Datenblatt / PflegeGrün30°525 nm70 mA200 mA3,5 W/m²1,7 Wfreie Gruppe
Kenndaten laut Datenblatt / PflegeGrün120°525 nm––––freie Gruppe
Kenndaten laut Datenblatt / PflegeUV 375 nm120°375 nm70 mA320 mA4 W/m²1,7 WRG1
Kenndaten nicht verfügbarViolett120°400 nm–––––
Weitere bisherige Kenndaten · 1 Zeilen

Diese Angaben passen zu keiner aus Preisliste oder Konfigurator bestätigten Farb-Winkel-Kombination. Sie bleiben als Quellenreferenz erhalten und bestätigen keine Bestellbarkeit.

KenndatenstatusLichtfarbeÖffnungswinkelWellenlänge / Farbtemperatur
Quellenreferenz · nicht als bestellbare Ausführung bestätigtUV 365 nm120°365 nm

Leere Kenndatenfelder sind nicht angegeben oder zur Prüfung offen. Maßgeblich sind die Angaben für die jeweilige Ausführung.

Messbedingungen und Hinweise

Messbedingungen gemäß Datasheet_Buechner_RONDO-SX_de_en_V3.2.pdf:
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke W/m² **** Illumination Intensity W/m² ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
Seite 2 – Kenndaten / Characteristics:
Stromaufnahme 24VDC-Typ ** / max. Konstantstrom SC-Typ **
max. Pulsstrom 24VDC-Typ/ SC-Typ (t <1ms) *** on max. Pulse Current 24VDC-Typ/ SC-Typ (t <1ms) *** on
Beleuchtungsstärke **** Illumination Intensity ****
Leistungsaufnahme bei 24VDC Current demand at 24VDC
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm
**** weitere Farben und Ausführungen von UV bis Infrarot auf Anfrage / other colours and types from UV to infrared on request **** angegebene Stromwerte sind als ungefähre Werte zu verstehen / stated current values should be considered as approximate values **** abhängig von den Blitzkonditionen / depending on the strobe conditions **** Cirka-Angaben im DC-Betrieb; Messabstand 150mm / approx. data in DC mode, Measuring distance 150mm

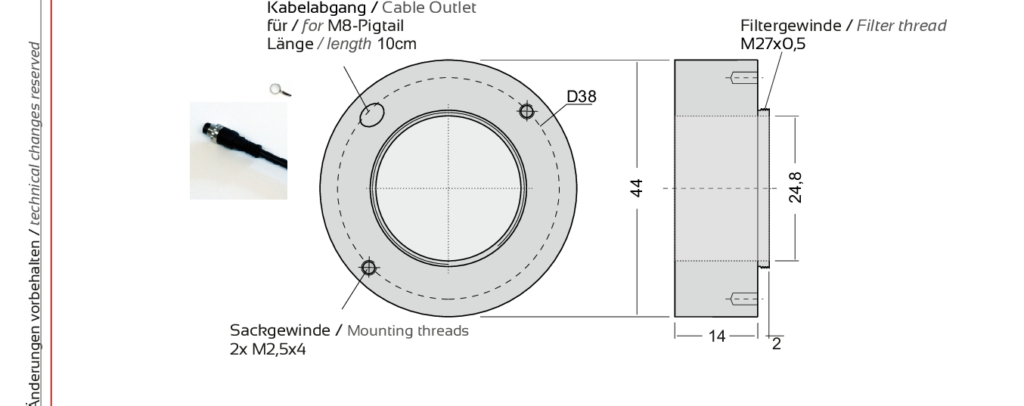

Maßzeichnung

Maßzeichnung RONDO-SX
Maßzeichnung vergrößern ↗

Anschluss und PIN-Belegung

M8 Stecker 4-polig · 24VDC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
1braun / brownbraun / brown+ 24V
3blau / blueblau / blue-

M8 Stecker 4-polig · SC · 1-kanalig

Steckerzeichnung
PINFarbeAderfarbeFunktion
4schwarz / blackschwarz / black+
3blau / blueblau / blue-

Betriebshinweise

24VDC-Typ

Diese Ausführung ist für den Dauerbetrieb an 24VDC ausgelegt. Folgende Betriebsmodi sind möglich:

  • DC-Betrieb an einem passenden Netzteil mit 24VDC
  • geschalteter Betrieb an einem passenden Netzteil über z.B. SPS, Opto-Relais
  • geschalteter Betrieb an einem Beleuchtungscontroller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • helligkeitsgesteuerter Betrieb über Beleuchtungscontroller (IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil
  • Blitzbetrieb über Controller (z.B. IPSC/HPSC oder Gardasoft) in Verbindung mit passendem Netzteil. In Abhängigkeit vom verwendeten Beleuchtungscontroller und der damit am größten zur Verfügung stehenden Ausgangs-/Blitzspannung, kann der Blitzstrom in dieser Kombination maximal um den Faktor 2 bis 3 angehoben werden, um im erlaubten Spannungsbereich der Ausgangs-/Blitzspannung von max. 50V zu bleiben.

SC-Typ

Diese für den Blitzbetrieb optimierte Ausführung ist auch für den geschalteten oder helligkeitsgesteuerten bzw. Dauerbetrieb einsetzbar. Für den Betrieb ist ein Beleuchtungscontroller, z.B. die IPSC/HPSC-Serie oder Gardasoft, notwendig. Die SC-Ausführung ist aufgrund der niederohmigen Auslegung insbesondere für die maximale Bestromung im Blitzbetrieb geeignet da im Vergleich zu den 24VDC-Typen mit Ausgangs-/Blitzspannungen im üblichen Bereich bis maximal 50V gearbeitet werden kann. Dadurch liegt der maximale Blitzstrom typischerweise deutlich oberhalb des Faktors 2-3.

Technische Grafiken

Originalabbildungen mit zugehöriger Erläuterung. Zum Vergrößern die jeweilige Grafik öffnen.

Anwendung und Lichtführung

Anwendung und Lichtführung – RONDO-SX, Original Seite 4
Datasheet_Buechner_RONDO-SX_de_en_V3.2.pdf · Seite 4 · Grafik vergrößern ↗

Zubehör und Optik

Zubehör und Optik – RONDO-SX, Original Seite 4
Datasheet_Buechner_RONDO-SX_de_en_V3.2.pdf · Seite 4 · Grafik vergrößern ↗

Datenblatt als PDF öffnen →
